一类拥有非均相不锈钢成分区域的异质构造 (FePc/CoPc HS) ORR电催化氧化剂

稀释剂热法合成视频半个种享有非均相金属件要素规划的异质组成部分 (FePc/CoPc HS) ORR电吸附剂的作用剂，保证 了对FePc保持稳定义和离子液体活力的融合提拔。相较于FePc，FePc/CoPc HS展现什么出更快的发动机电流大小规格 (加大了**) 和更持续的动态平衡性 (提升了20.5%)。显然，FePc/CoPc HS做为阴离子离子液体剂安装的锌气电板确保了高输出功率规格 (128 mW cm−2) 和高引路电流电压 (1.67 V)。可以通过XAFS和DFT计算公式折射出了异质的结构的设计的概念也可以诱骗产生了延长了的Fe-N键，上升Fe可溶性位点周圈的电子为了满足电子时代发展的需求，硬度,及及减小或增大HOMO-LUMO原子核轨道列车能隙，使其能够 出**的ORR性能方面。

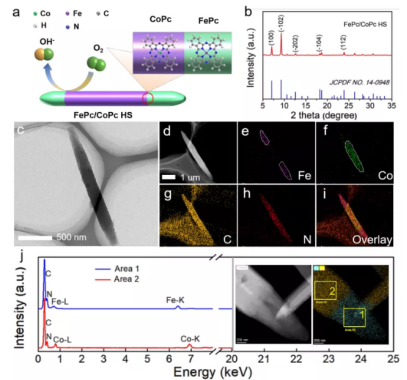

FePc/CoPc HS中出现明显的衍射峰，和β-相酞菁钴的标准卡片相对应，证明这种异质结构材料具有较高的结晶度，并且倾向于采用β-相酞菁钴的晶体结构（图1b）。通过TEM （图1c），HAADF-STEM及其对应的EDS能谱（图1d-i），可以看出FePc/CoPc HS中Fe元素主要分布在微米棒的两端，而钴元素集中在微米棒的中间部分，这一结果证明了异质结构微米棒的成功筑构。

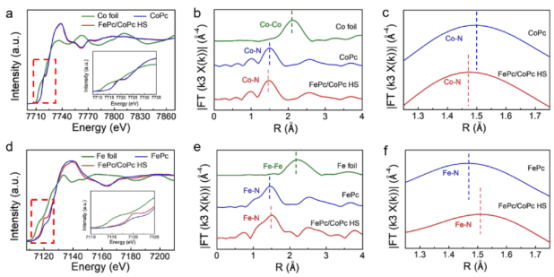

图2 a) Co的k边XANES, b) FePc/CoPc HS、CoPc和Co箔的傅里叶改换EXAFS光谱图。c) b）下图FePc/CoPc HS和CoPc EXAFS图谱的部分区域扩大图。d) Fe的k边XANES, e) FePc/CoPc HS、FePc和Fe箔的傅立叶切换EXAFS光谱仪。f) e图里FePc/CoPc HS和FePc EXAFS图谱的局布增加图。(a, d) 中的配图是相关的的XANES图谱的变大图案。

成为ORR催化反应剂，FePc/CoPc HS兼备较高的ORR化学活化，提高的相对稳界定，并推动ORR环节向4光学方面展开，过被氧化氢的成品率很低。当应用于锌水汽干电池的阴离子促使剂时，串入额定电压万代高达1.67 V。那样新创意的异质构成设置为简化电子器材构成带来没事种新的设置形式，为酞菁基ORR电催化反应剂的结构设计带来了新策略。
