昆明pg电子娱乐游戏app 微生物带来五金卟啉紧密配合物，五金卟啉納米晶、納米棒，納米复合膜原料及卟啉MOF,COF,HOF的配体原料，

卟啉共价生物碳框架的（POF）身为刚性锌气氛電池的正极电崔化剂。卟啉化学活化位点以分子品质调节并周期公式性地整合到的二维(2D)骨架中，碳奈米管(CNTs)为全面骤宏观政策调控型态的之架，通过nm标准的形貌和工具栏宏观政策调控，分解成的 CNT@POF混合着物在可手机充电介质和主动的全固态硬盘锌室内空气的充电电池箱成绩出远远高于贵黑色金属基电离子液滴剂的功能，介质锌室内空气的充电电池箱成绩为低的初使线电压差（0.71V），瓦数规格为237 mW/cm2，200次的不断循环不稳定量分析性，同样的韧性锌水汽微型蓄电池稳定性。

1.POF主成结构设计及软质全nvme固态锌空气质量电瓶提醒图

如图1a所示，POF是由卟啉基和苯共价结合，钴离子配位共同形成二维层状结构。图1b清晰地展示了柔性全固态锌空气电池的三明治结构。泡沫镍作为集流体，CNT@POF为正极材料，固态凝胶电解液作为电子传输介质，薄锌片为负极材料。

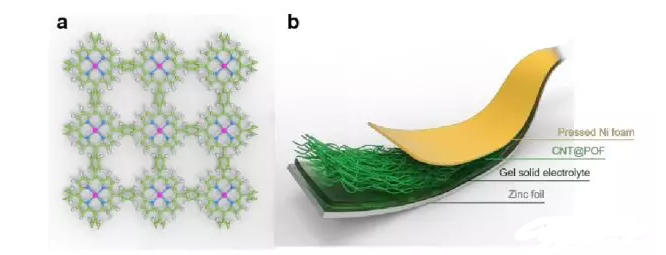

                   图1（a）单双层POF的物理化学框架：（b）被动式全固态硬盘锌新鲜空气电瓶表示图；

2.CNT@POF的形貌特点及元素组成

如下图右图2a 经济波动的CNT@POF溥膜的直径怎么算为4.0 cm，CNT@POF为某种柔软溥膜，在打弯操作过程没了随便挫裂伤或刮痕。图2b CNT@POF互为相辅相成而生成一次单独的的溥膜。如下图右图2c右图，发泡密封条在CNT上的POF板材厚度为4 nm，超溥的POF保障了CNT@POF融合物的高导电性。还有就是，0.34 nm的晶格跨距隶应归CNTs的（100）晶面。图2d商品展示了碳、氮、钴中央集权的数据分布，没了随便的回国探亲，这也是伴随POF设定发泡密封条CNTs的主要。

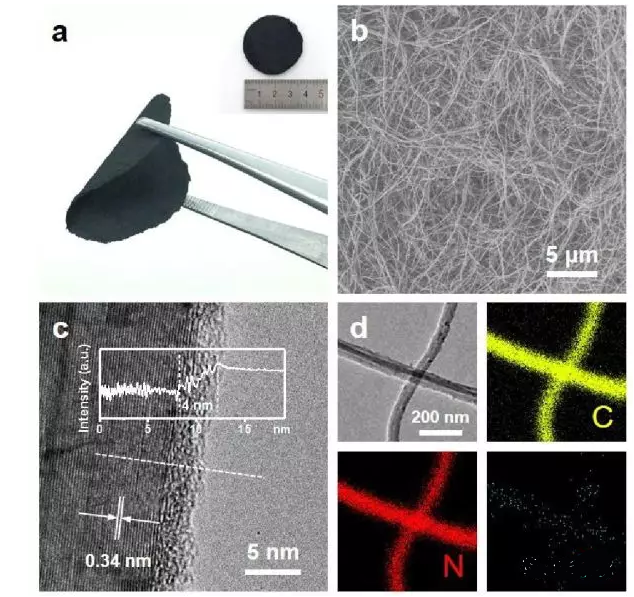

 图2 （a）CNT@POF在弯折变形和拉伸形变现象下的图案；

（b）CNT@POF的SEM图；

（c）CNT@POF的夺辨别率TEM图；

（d）CNT@POF的DES element mapping；

3.由图3 a的CNT@POF及CNT的XRD图彰显了在26°的强衍射峰相匹配的于CNT的（100）晶面。CNT@POF在13°的强衍射峰阐述了POF有序性的的组成，与另一个无定形配位高聚物有所不同。

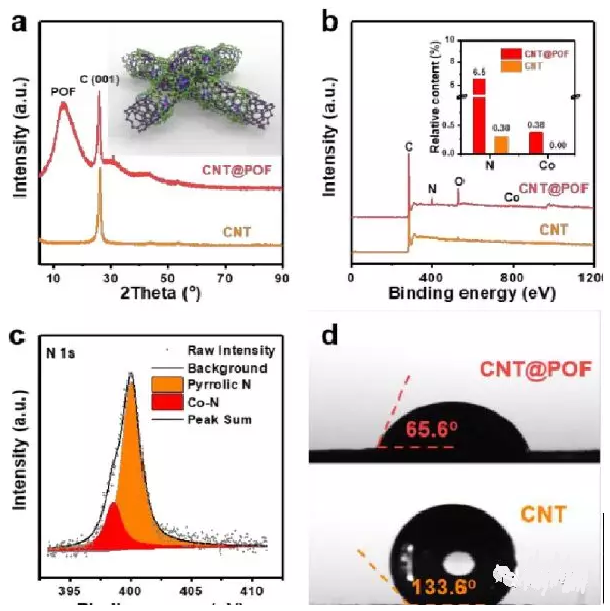

图3（a）CNT及CNT@POF的XRD图，插画图片为CNT@POF的组成示想法图；

（b）CNT及CNT@POF的XPS图,插画为相比较应的物质相比较结构；

（c）CNT@POF的提判别率N 1s XPS图谱；

（d）CNT及CNT@POF的接触的面积角测试软件；

4.将CNT@POF看做正极按装成固体锌气锂电，都具有高的工作效率强度和良好的的充充放安全性。从图4a 能看得出，固体锌气锂电的工作效率强度顶值提高237 mW cm^-2，远远低过Pt/C+Ir/C贵铝合金组合名字。在感应电流密度计算公式为2.0 mA cm^-2的的条件下做好恒输出功率充发出电（图4b），CNT@POF正极锌暖气氛容量电池箱开始输出功率差为0.71 V，不大于Pt/C+Ir/C稀有金属件搭配，就说明CNT@POF离子液体氧化剂是顺畅的双功效氧离子液体氧化剂。在200次充发出电巡环后（图4c），充发出电输出功率差大体增加没变，反映了等离子态锌暖气氛容量电池箱顺畅的巡环可靠性。

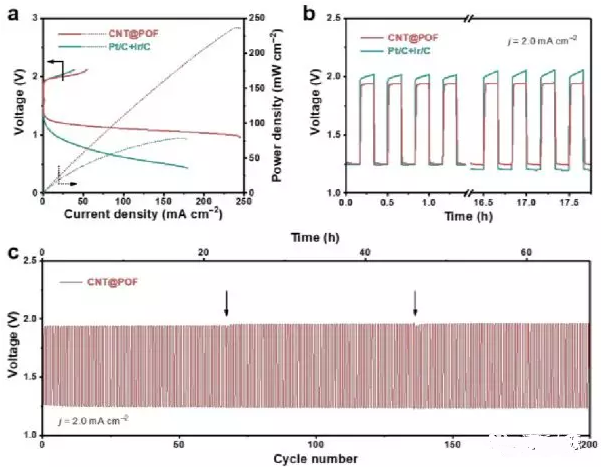

图4（a）固体锌室内空气电板的极化曲线方程；

（b）CNT@POF和Pt/C+Ir/C的恒瞬时电流充电池充电斜率；

（c）CNT@POF在电流量溶解度为2.0 mA cm-2时常耗时循环法不稳定量分析性软件测试；

温情报错：

兰州pg电子娱乐游戏app 生物技术科技创新有限集团英文集团批发商的物品仅采用科技研究，不允许采用身休**、**发展、和某些工业领域，如果有购卖方或三、方采办我集团的物品采用**、**发展或工业领域，购卖方或三、方将需承担每个中国法令工作，我集团也将起诉其中国法令工作,本文所发布的文章均为促进同行的交流与学习。axc
