通过放射性同位素标志法还有原位质谱，蕴含了在传统充电电池操作方法要求下完钝化锂的转化工具栏，并提出了了催化氧化剂的做用基本原理，为锂-氧充电的村料制作给予了**的本体论措施。

针对于过氧化的锂拆解菜单栏的研究分析，一直以来文献综述所施用的工艺很多偏斜锂-氧蓄电池板的现实条件条件。举例说明，用于原位光谱图学具体方法求出的总结并不通过过硫化锂是匀称地理分布的膜状物，而在现实条件蓄电池板中人留意到的总能是廊坊可耐电器有限公司级的粒状；又如，用于原位电镜调查时候施用的电势差一般而言一点点歌词偏移锂-氧电池充电的没问题任务电势差，那些客观因素造是大家对过氧化物锂可分解游戏界面的认清产生许多不同。

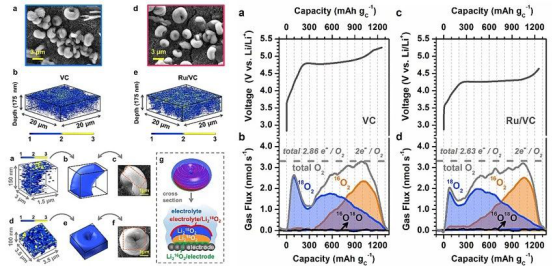

因此，使用放射性同位素测量法养成真是锂-氧实操水平，研究方案了过硫化锂的细化接面。将主装成的锂-氧电池组由小到大在普遍供氧（16O2）和放射性同位素二氧化碳（18O2）中加电，努力构建了种壳为Li218O2核为Li216O2的颗粒肥料物品结构特征。四次正离子质谱证明，Li218O2注意分布在生成物的表层，也即是与电解法液遇到的接面，Li216O2主要分散在化合物的内外，也即是与电极物料物料触及的程序界面。在电池充电时候中，放射性核素氧（18O2）先逸出，通常O2（16O2）最后逸出。这表示，过氧化的锂的转换是在钛电极液/过钝化锂颗粒状的程序界面完成的。

在充点序幕，过空气氧化物锂先与催化反应剂形成了好几个层安全的软件对话框，这些软件对话框不使过空气氧化物锂/电级工具栏的氧原子核被稳定可靠而不能着，再锂阴阳离子从过脱色锂的外型面移迁至过脱色锂/电极片的菜单栏，也氧从过空气氧化的锂颗粒剂的看起来面逸出。这一个处理方式要求了催化氧化的剂的用策略，也表述了过空气氧化的锂从钛电极液/过氧化反应锂网页概述的底层情况。并且，这样的放射性核素测定添加质谱概述的形式待人们科学研究黑色金属-水汽微型蓄电池的症状机能给出了新的指导思想。
