Ag银纳米晶修饰的TiO2纳米管（TNT）阵列的合成研究

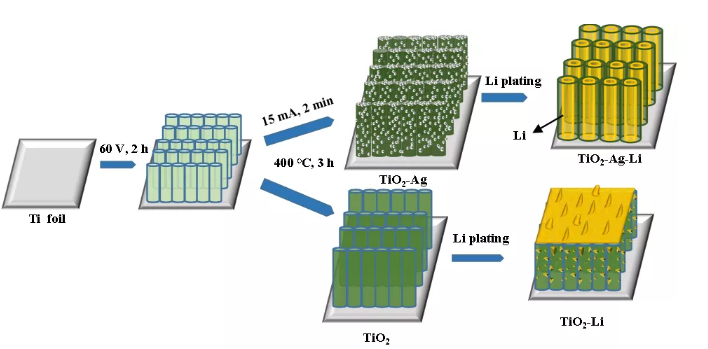

确认**的阳极钝化法纪备TiO₂纳米级管阵列（TNT），调控不同管径的纳米管阵列，研究发现较薄管壁的纳米管有利于锂的沉积。进一步采用阴极沉积法，通过两次短暂(每次1分钟)沉积快速实现均匀的**银纳米晶修饰，得到3D TNT-Ag阵列。调控实现对纳米管其固有的锂亲和力和较大的Li吸附能，这有利于Li的捕获。锂沉积效果发现，3D TNT-Ag阵列能够锂**诱导金属锂的限域沉积。

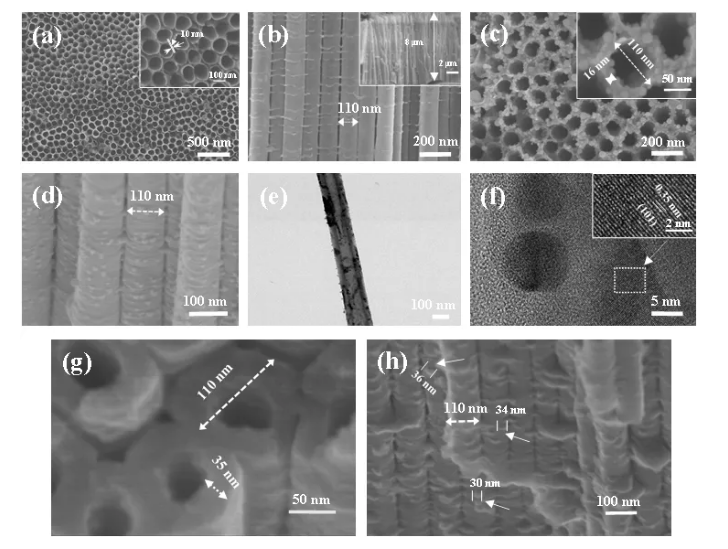

图 2. (a, b) TNT的仰视图与断面SEM , (c, d) TNT-Ag的仰视图与断面SEM, (e) TNT-Ag的TEM ,(f) TNT-Ag的HRTEM, (g, h) Li形成0.5 mAh cm-2于TNT-Ag的SEM.

从图2（a,b）中需要看得出来TiO2納米管阵作为厚度110nm，约长8um的整整齐齐排列顺序的納米管构成。

图2（c,d）为Ag突显后的TiO2奈米管阵列，长为提示，奈米管道内部壁上均有饰品饱满的银奈米顆粒，顆粒强弱在7-10nm影响。

该组合基低空间结构设计设计中TiO2还享有固判定的锂亲和和极大的Li降解能，这有好处于Li的捕捉到，而银奈米级晶可能引诱锂塑料在奈米级规格尺寸勤奋努力行选用性的成核，且主要表出现无成核势垒的特征，可以改变均匀的的锂磨合并加入3D奈米级管阵列，建成3D空间结构设计设计的塑料锂阵列。半微型蓄动力锂电池考试結果意味着，这样二元空间结构设计设计TNT-Ag-Li负极在2 mAh cm-2余量（1 mA cm-2）经历过300次重复后，仍可提高99.4％的高库仑速率。引起要留意的是在Li相交微型蓄动力锂电池中，在2mA h cm-2余量（1 mA cm-2）下，TNT-Ag-Li能够出2500h上文的经常重复生命周期，且还享有**的极化输出功率4mV。在最后，将TNT-Ag-Li塑料负极和商业应用LiFeO4正极输入的全微型蓄动力锂电池，明显的主要表出现比商业应用塑料锂片更**的耐腐蚀性，在5 C大系数下主要突出情况115 mA h g-1 的高余量和**的稳判定性，在500个重复中的库仑速率独角兽高达≈100％。

绵阳pg电子娱乐游戏app 生物体可以提供的二氧化反应钛纳米级和好原材料自定义品牌以下：

多孔硅树脂胶/聚二甲基硅氧烷pp村料

多孔硅基-维被氧化钨纳米技术线

TiO2/AC结合光离子液体剂

多孔奈米晶TiO2贴膜光离子液体剂

氮添加TiO2光崔化剂

TiO2/催化活性炭吸附氯纶组合用料

锐钛型介孔纳米级TiO2纳米粉体

奈米挽回物TiO2-WO3介孔资料

介孔TiO2/Y-Fe2O3塑料素材

混晶机构奈米TiO2金属粉末

分子式遮盖氮化碳/二氧化物钛复合型的材料

TiO2纤维板素多孔三维空间材质

带磁核-壳奈米硅基多孔板材

蜂窝状介孔二氧化的钛用料

碳氮共添加的介孔TiO2微米球

Sr夹杂着TiO2介孔原材料

锶夹杂着二钝化钛介孔产品

Sr-TiO2介孔资料

Cu2+夹杂TiO2介孔产品

介孔TiO2/GO混合建筑材料

稀土资源Nd3+夹杂着介孔TiO2和好的材料

稀土矿Nd3+参杂介孔TiO2/GO混合建材

TiO2多孔建材

Fe/TiO2多孔建筑材料

Fe3O4/SiO2/TiO2多孔软型硫化物

石墨烯原材料介孔碳塑料原材料

介孔二脱色钛/多孔炭建筑材料

氢氧化钾改善介孔TiO2@SiO2

多用介孔TiO2微米钎维膜

PVP-I装饰介孔TiO2光崔化剂

V2O5/BiVO4/TiO2pp离子液体剂

TiO2基nmpp化学纤维光解剂的作用剂

可挥发物漆层装饰二氧化物钛光崔化剂

g-C3N4/TiO2屏蔽光催化剂载体的作用剂

多孔硅基安全有序氧化物钨微米棒

多孔硅衬底的微米聚酯薄膜涂料

多孔硅新基金属防化合物纳米级黏结建筑材料

二维秩序井然介孔二硫化钛微球

介孔TiO2稳固化草莓糖空气氧化酶

介孔TiO2材料(m-TiO2)

介孔TiO2纳米棒

介孔CO-TiO2

介孔TiO2/Cdsnmpp原材料

屏蔽光回复介孔TiO2

Ti自突显介孔TiO2催化氧化剂

WO3/TiO2介孔用料

介孔村料TiO2/SBA-15

Ag参杂TiO2/SBA-15促使剂

铁添加TiO2/SBA-15

Fe-TiO2/SBA-15

WO3-TiO2/SBA-15

介孔RGO/TiO2挽回光离子液体剂

综上所述信息来自于北京pg电子娱乐游戏app 生物学我们zhn2020.12.30
