本论文借助将功能模块键化冠醚1-氮杂-18冠醚6借助将1-氮杂-18冠醚6与木素基体的酚羟基发生的Mannich发生反应完毕功能模块键化接枝，备制获取一款低料工费但高叠加值的黏胶纤维基吸出剂——1-Aza-18-crown-6functionalized lignin（AFL）。借助FT-IR、1H-NMR、营养元素定量分析(elementalanalysis)制定了AFL成就 将1-氮杂-18冠醚6接枝与木素基体上。

AFL材料的制备

右图 1如图，将2.0 g的竹木素(含有4.48mmo l酚羟基)、2.2g 的1-氮杂-18-冠-6 (8.4mmol)和0.22 g甲荃(7.3mmol)融化在2 mol/L的氢腐蚀钠/1，4-二氧六环分层盐溶液(60/20mL，面积比= 3∶1)中。不断升温至80 ℃实行反馈并搅拌设备5一小时。分层物放凉至温度后，实现旋轉蒸发掉剔除大部件1，4-二氧六环，以后 奠定、过滤水然后用乙酸乙酯和去阴离子水洗滌四次。实现制冷干热留宿收获棕粉末状表现形式的AFL (Mw= 5143 g/mol，多发散股价指数= 2.32)。

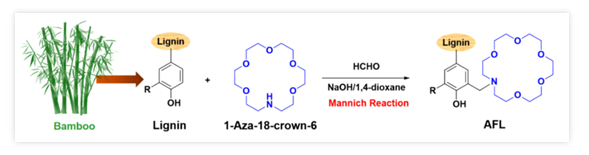

图1  AFL结合路径图AFL村料的表现文章其主要研究方法方式方法有红外光谱图(FT-IR)（图2），核磁氢谱（1H-NMR）（图3）。使用图2较接枝左右的材质的素与AFL的红外光谱分析能够可以看出，与原始木材质的素对比，AFL在2871cm-1处的谱带抗弯强度明星改善，这便是因此在AFL的亚甲基中C-H延展震动问题而致。还有就是，AFL差别在1238和1111cm-1处表现出改善带，这基本上归因于C-O键（冠醚环中）的有误称延展震动问题。图3中，核磁氢谱中使用冠醚环上的合理质酸质子在3.51 ppm的的特征无线信号的展现，都印证了冠醚顺利完成接枝在材质的素中。

图2  实木纹素接枝1-氮杂-18冠醚6之前之后红外光谱仪图

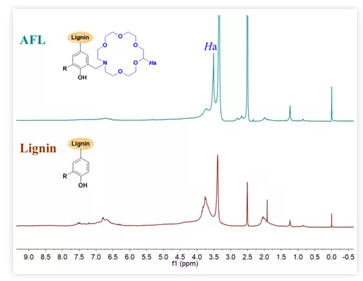

图3  木制品素接枝1-氮杂-18冠醚6左右核磁氢谱图

西安pg电子娱乐游戏app 生物供应冠醚相关定制产品：

冠醚功能化离子液体[A(benzo15C5)HIM][(CF3SO2) 2N]

冠醚功能化树状化聚合物

冠醚功能化聚偏氟乙烯微球

冠醚功能化多孔多空腔微球

冠醚功能化多孔聚合物

冠醚功能化纤维素微球

冠醚功能化聚合物/玻璃纤维复合材料

冠醚功能化咪唑离子液体

冠醚功能化SBA‑15型有序介孔硅基材料

芘冠醚双功能化杯[4]芳烃

冠醚功能化石墨烯

聚冠醚功能化纳米纤维

冠醚功能化玻璃纤维/聚合物复合材料

冠醚功能化氧化石墨烯

冠醚功能化有序介孔硅基材料

冠醚功能化聚乙烯醇多孔膜

香豆素冠醚双功能化杯[4]芳烃

冠醚改性硅胶萃取分离金属离子

冠醚改性聚甲基硅氧烷液膜

冠醚改性双金属氰化络合物(CDMC)催化剂

冠醚改性纤维素接枝共聚物

冠醚改性碳纳米管材料

聚倍半硅氧烷/冠醚改性聚酰亚胺纳米复合薄膜OAPrS/CE-PI

冠醚改性聚酰亚胺杂化膜

氧化石墨烯/冠醚复合改性聚酰亚胺膜

2‑羟甲基‑12‑冠醚‑4改性多级孔硅材料

冠醚改性二氧化钛中空微球

18-冠醚-6/蒙脱土复合材料

低介电聚酰亚胺/冠醚主客体包合膜

冠醚壳聚糖负载钯催化剂

金纳米粒子偶联冠醚

铈(Ⅳ)冠醚配合物

铁系元素冠醚配合物

二维网状冠醚配合物:{[Na(CH3OH)]2[Na(18-C-6)]}[Bi(SCN)6]

一维链状冠醚配合物[K(B18-C-6)]2[Pd(SCN)4]

一维链状冠醚配合物[K(B18-C-6)]2[Pt(SCN)4]

四氮杂大环冠醚配合物{Me6[14]N4Cu(SCN)2}·2H2O

稀土硝酸盐冠醚配合物

高氯酸锂冠醚配合物

铕冠醚配合物

高氯酸钇冠醚配合物

锂盐-冠醚络合物

冠醚萃取苦味酸钪

壳聚糖冠醚复合材料

碳纳米管-聚苯乙烯-冠醚复合材料

冠醚功能化MMOF材料

全氮冠醚接枝壳聚糖

杯[6]冠醚接枝纤维素螯合树脂

冠醚接枝聚乙烯醇微孔膜

氮杂冠醚接枝壳聚糖

冠醚接枝聚砜膜色谱

冠醚接枝壳聚糖/非织造布复合膜

冠醚接枝聚乙烯醇合物膜材料

环氧丙基杯[6]冠醚接枝壳聚糖

偶氮苯冠醚络合碱土金属离子

含二苯并18-冠醚-6聚酰亚胺

冠醚接枝壳聚糖/聚乙烯醇共混膜材料

温磬显示系统：西安市pg电子娱乐游戏app 菌物科枝有现大公司出售的物品仅用来科学研究，不可能用来各种种类，axc,2020.02.23
