钙钛矿日光电池充电需要间断日照、电场线、水氧渗透性等简化一定要条件下做工作，因有一定要研究分析不同的衰减新机制中间的协同工作损害，和对钙钛矿的不健康损害。

大多数co2氧分子暗态下对钙钛矿的毁掉较放缓，co2树脂吸附可钝化钙钛矿外壁金属材料态铅问题，延长Sprio-OMeTAD空穴无线传输层导电率，善于提高了钙钛矿蓄电池电学性能参数。

不过也是有报道范文证实，日照时间必要条件下吸附剂于钙钛矿聚酰亚胺膜的氧气罐原子可得到 光生智能组成超氧阳铝离子，超氧阳铝离子易与A位充分阳化合物做脱氢体现会造成钙钛矿氯化钠晶体的化解（即光氧介导化解）。

MAPbI3膜内的阴正铝离子移迁的问题可进一歩加快钙钛矿里面光氧引导溶解进程。就是基于碘阴正铝离子在交变电磁场下的移迁可造成 碘空位（弊病）的形成了，而碘空位的密集都可以增进超氧阴正铝离子的带来率，变快钙钛矿的光氧引导溶解。因而在钙钛矿膜里面产生部分交变电磁场的领域环境，光氧引导溶解浓度要高于各种无交变电磁场领域环境。

这一种局布电场强度可由合金-半导体设备范围内的肖特基排斥或在加上偏压而造成，在钙钛矿容量电池业务的过程 中很种类；另管理方面，该深入分析察觉到钙钛矿的光照强度-供氧工业制硝酸期间也加入了可手机端铝铁离子的质量浓度，表示有一些的点异常现象达成；所以铝铁离子知识的纯化能从0.37 eV下降至0.23 eV，讲解光氧引发的细化的过程 出现了正化合物更便捷迁徙的新短信通道，加快了正化合物迁徙毛细现象。

以上的结论证明铝离子渗透和光氧引发分解的这哪几种报废工作机制间具备上下级驱动的信息化相应，哪几种相应再次发生绑定qq的本质取决于结晶体弊病的鼓励，渗透和聚众。

图1. 含各个Cs添加浓硫酸浓度钙钛矿薄膜和珍珠棉在纯二氧化碳积极性中的光线老化测试相对

从A位铁亚铁离子的调节的斜度七日游，对比图了碱复合铁亚铁离子（Na+, Rb+, Cs+）对MAPbI3钙钛矿光氧增强性的干扰。知道Cs+较有益于于增加钙钛矿聚酰亚胺膜的抗光照度-二氧化碳气能力。经由优化提升Cs铝离子参杂氨水浓度至5%，使MA基钙钛矿装修材料的可分解频率减低新一个大概的数数量级（图1）。同時该提高酚类化合物对来源于另加偏压时的光阳极氧化分解都有至关优秀的**意义（图2），反映出透明膜的本征不稳判定性得到了了其本质提高自己。还有，面对甲脒（FA）基钙钛矿，探析会发现掺进10%的Cs+铁离子然后聚酯薄膜的抗光照强度-二氧化碳功效也取到同一个量级上增强。比较适合一提的是，在MA、FA基钙钛矿中替换成5~10%的A位阴离子对材质吸光和会影响小，不是种近乎不会影响元器件效果的改善照明-二氧化氮稳固性的方法步骤。

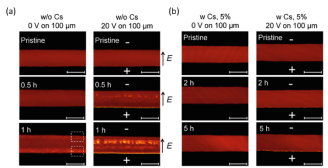

图2. 有/无另外加上电磁场先决条件下，钙钛矿透明膜在太阳光-腐蚀外理中的降解效率评测。(a) 无Cs+正离子添加胶片；(b) 参杂5% Cs+阴阳离子塑料薄膜。

该实验分析了钙钛矿贴膜太阳光照晒-空气稳固性延长的的两个主要的主观原因：1、Cs+参杂会造成亚铁离子移迁趋势分析降低（移迁活性能从0.37 eV加强至0.50 eV）。一性机理估算表明Cs+添加钙钛矿晶格后产生不规则晶胞压缩，同時可变更的碘空位临近Cs+铝离子近邻格点时觉得更难处（模式动能延长0.4 eV上，图3a,b）。这显示参杂的Cs+对碘空位常见问题体现了分明讨厌功用，在氯化钠晶状体中行成了**碘阳亚铁离子行成和渗透的“讨厌区”，重复分散性在氯化钠晶状体中的“讨厌区”收缩了阳亚铁离子渗透的出入口（图3c）；2、Cs+夹杂可减少钙钛矿保护膜中甲联赛氧阳离子的有率。Cs+参杂后塑料薄膜中成型超氧铁离子的能垒添加了约0.54 eV，生成率降低了约7倍。原因Cs+夹杂着同時对光氧诱骗细化和正离子转化兼备**感觉，之所以中医了两大类受损长效机制之中的协同作战角色。

图3. (a,b) 碘空位缺点在钙钛矿聚酰亚胺膜中迁徙时的能垒展示图，(a) 无Cs+阳离子；(b) 含Cs+阴离子；(c) 晶胞中的Cs+阴阳阴离子对碘空位确立的讨厌滞后效应及压解阴阳阴离子转至通路关心图。

该学习呈现了杂化钙钛矿的光生物平衡性对其A位阴阳离子的特别敏主观，并且也体现了了Cs+夹杂对**碘空位导致和移动方向的用处，揭示应用A位铁离子充当（如Cs+参杂）是设定搭建**率、高稳定的性钙钛矿胶片的**手段之三。
