一维非晶态Co-Pt合金钢纳米技术线逐步阵列的光催化原理说明怎么写（含各项判断图谱）

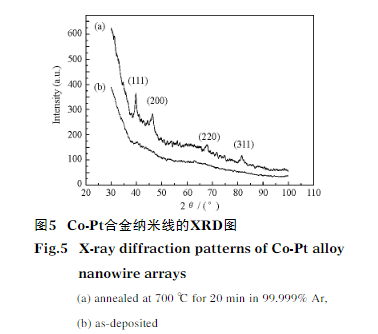

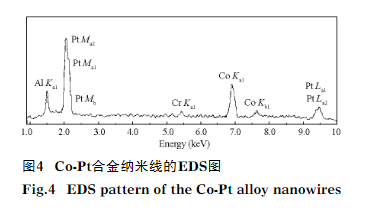

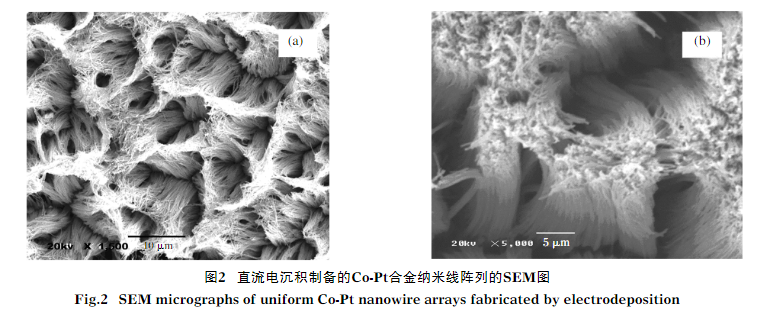

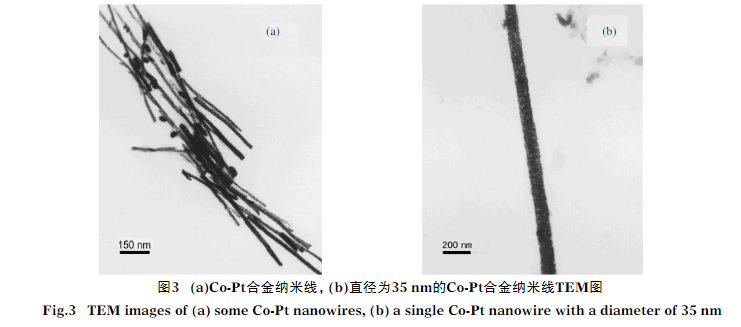

通过直流电沉积方法，以多孔阳极氧化铝(AAO)为模板，在室温下成功制备出一维非晶态Co-Pt合金纳米线有序阵列. SEM和TEM分析表明：纳米线长度均约10 μm，直径35 nm；纳米线在阳极氧化铝模板孔内互相平行. XRD结果表明，制备的纳米线为非晶态结构，经过700 ℃退火处理后则转变为面心立方(FCC)多晶结构.

通过VSM(高频振动供试品磁强计)对固溶处置处置之前之后供试品的矫顽力和剩磁比做好理论研究，结果表现表述：当另外加上电磁场与納米线成平行线时，非晶态Co-Pt各种耐热合金納米线的矫顽力高至1700 Oe，剩磁之比0.83，现象出非常明显的径直磁各向情人；而固溶处置处置则使其的磁学特点变大. 固溶处置之前之后各种各不相同的磁学特点出于其各种各不相同的微观世界结构类型. 非晶态的Co-Pt各种耐热合金納米线由无磁晶各向情人良性相互竞争，从而会使由納米线一维形态特征产生的样式形态各向情人起主体功用，使其表现了极好的径直磁各向情人；而多晶供试品由磁晶各向情人与样式形态各向情人良性相互竞争，产生矫顽力和剩磁比十分迅速削减.

结论：

完成电流电堆积法在多孔阳极腐蚀铝网站模板中获得成功制法出非晶态设计Co-Pt不锈钢纳米技术线阵列.磁学物理材质测试软件表述，主要是因为打样定制为非晶态设计,形态各向异形起主要帮助，而有有显然的铅直磁各向异.性,和将高达1700 Oc的矫顽力.淬火工作使打样定制成果变为面心立米的多晶设计，的磁学物理材质随之打样定制的成果化而消散.
