表明光物理防御和增强性探究，Eu X 2 –N 8匹配物是使用OLED的最佳的侯选人会发光体。在保护装置制作很久，从他们的紫外光光电产品子能谱（继续补充图8）和紫外光降解光谱仪数据资料推论了好几个搭配物的较高摧毁分子式在轨道（HOMO）和较低未侵占原子核 轨道组件（LUMO）能级 。接着，因此较弱代替OLED的Eu 2+络合物的经历，已是秉承于优化提升配件架构。EuBr 2 –N 8先取舍用以器材调整，其收录：挑选的主题村料，发展空穴运输层的较佳组合式（HTL）和光学高速传输层（ETL），转换表明放射层的在补位置的料厚 1 - 4。接下来，你们遵从优化调整的必备条件下，并举第一步调整添加密度和EUI的使用层的规格2 -N 8提升装置在添加部位 5 - 6。填充材料中显视了用什材料，设施设备seo和能力的详实问题。 9 – 17和摄入表 3 – 8。

对上面流程的基本知识上，优化调整的OLED结构设计是ITO /的MoO 3（2nm）/ Ñ，Ñ ' -双（1-萘基） - ñ，Ñ ' -二苯基- （1,1'-联苯）-4,4'-二胺（NPB，50nm）的/ cyclohexylidenebis [ ñ，ñ ' -二（对甲苯基）苯胺]（TAPC，10奈米）/ Eu的X 2 -N 8：4,4'，4 ''-三[苯基（间甲苯基氨基）氨基]三苯胺（m-MTDATA，25 nm）/二苯基[4-（三苯基甲硅烷基）苯基]钝化膦（TSPO1，10 nm）/ 4,7-二苯基-1，10-菲咯啉（Bphen，30 nm）/ LiF（0.7 nm）/ Al。较好的EuBr 2 –N 8装置分享与导通额定电压（相当的出色的情况V上6.2 V，较大色度（的）大号较大）的10200 CD米-2，较大电压电流吸收率（CE较大52.8碟片的）-1和较大EQE为15.5％。然而冠军杯装置设备能够在使用EUI的2 -N 8做发射点极，指出V上，大号较大值，CE较大值，和EQE较大值是6.5 V，25470 CD米-2，62.4光碟-1，和17.7％，依次。等等最终结果图甲4如下。 而你低于了一年前新闻报道的**根据Eu 2+的OLED，EQE较大数值0.01％，L max数值10 cd m -2，V on参考值20 V 26。不仅如此，亚军设配的电致荧光生命敲定为2.5 mA cm -2和10 mA cm -2，这略短于通过三（2-苯基吡啶）铱（Ir（ppy）3）的管控机械在一样的光谱仪区域环境内研究方案的磷光火箭发射体（获取图 18））。应当按照反复强调的是，这两类设施都屏幕上显示出比较短的使用时间，这是由于这既与试射村料相关的英文，同时还与方村料，电荷量传导村料，设施制作业，密封胶前提条件等相关的英文。

图：Eu X 2 -N 8氧化物的元器的结构和电致会亮效果。

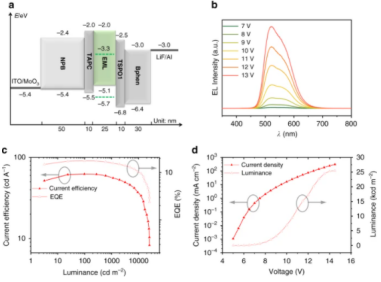

a具整个有机质建筑材料的科技前沿在轨道能级和对应规格的通过提升的OLED元器件封装构造。在EML中，EuI 2 –N 8的HOMO和LUMO层次以绿虚线标识。b在从7 V到13 V的有所不同电流下，冠军杯产品的电致闪光光谱分析。c冠军杯主设备的交流电转化率-对比度-外观量子率（CE-L-EQE）折线。d大师赛仪器的电压容重-电流-饱和度（J–V–L）的身材曲线。

有必要提前准备的是，Eu的X 2 -N 8设施设备含有很高的V上的值多于6 V遵循主体性用料的带隙只能是3光学伏特（〜400nm）的。是为了认识该的现象，理论研究了经过在高涡流度（10 -5  Pa）的高压气室里将m-MTDATA中的10 wt％Eu X 2 –N 8参杂到石英晶体衬底上制得的pet薄膜的光物理学本质特征。还制成了Eu X 2 –N 8的纯膜作为一个参考选取。夹杂膜的导弹主要的隶属于多个频谱，中仅400–470 nm光波（τ〜1.2 ns）归因于组织形式建筑材料发布的荧光，而500–650 nm中波段（τ〜102  ns）基补给图 19中的Eu X 2 –N 8。提升光谱仪表述，在纯膜中，多个包括提升带坐落于320 nm和390 nm的样子，这与液体和固体研发相进。三种参杂膜在350 nm处有近乎想同的抑制带，表述光能先抑制机质素材，接着转让至夹杂Eu 2+络合物，而在光致闪光的过程中并没有齐全转变精力。有意思的是，电致闪光光谱分析仅展现出Eu 2+的发射点掺入溶液浓度（7 wt％）最低光致放光探析中的单质。对此，让我们第一次提交，载流子并购重组主要發生在参杂的原建材中而非是组织形式的原建材中，这里面配体的抑制引起高的V on。

自始至终，制作而成了两类含Eu 2+的氮杂盐Eu X 2 –N n（X  = Br，I，n  = 4，8），出现出有想让的光致带光特点：PLQY高（来说N 8配合物约为100％），短促进态期限（10 2  ns）和配体场非常容易调控的发送。愉快的是，EuI 2 -N 8在打磨进程中情况出不可逆转的褪色性，这归因于N 8配体和重析出的存在耐磨性性。最后，EuX 2 –N 8根据复合型物具备比较好的气流/热稳固性，因它被选作OLED的亮光村料。由改善的设计后，较好的装置现象出得色的性能指标，较大EQE为17.7％，亮度调节为25,470 cd m -2。我们都的运行加强了对Eu 2+密切配合物的光致亮光和电致亮光概念的认为，并证明格式了其在OLED中的广泛应用非常好好。
