保持稳定牢实的内聚互联网针对于分解存在经久耐用黏性的医用不锈钢黏合剂至关比较重要。现下，普遍临床上认定的黏合剂仅依托单独的共价生理反应性基元，建立联系起黏合页面与内聚互联网。

而近几近两年来，选取其中包括半成果嵌段共聚物或双在线水凝露的思路，缓解在线的内聚效果。想必一般说来，内聚效果与黏合效果对纵向黏附的重大贡献学习较少，由于缺乏是一种简单**的开发思路。

本论文中，期待在黏附中分析内聚力与黏聚力的相较功劳，不断改进涂料设计方案，以得到了还具有临床医学上适宜微生物特证的强黏合剂。

超大分子建材在阻止工程建筑与再生能力医药学等域有未知的技术应用。在医疗器具黏合剂域，往往会用于氢键、轻金属配位或主客体间接用等最新间接用。表中，脲基-4-吡啶酮（UPy）要能根据二聚导致四重氢键，在生物技术的材料中要能做超原子核热塑剂选择。而海上中，贻贝能根据合成的黏性淀粉酶牢固锚应于水底，该淀粉酶中含有L-3,4-二羟基苯丙氨酸（DOPA），其侧链的邻苯二酚也能介导在画质产生粘紧的黏附。最后，邻苯二酚基黏合剂被NaIO4空气氧化会有助于黏附。

邻苯二酚与UPy区别给予内聚力与黏聚力，用进行截段黏合公测确实了其报废差向异构，因此就能介绍每种共聚聚合物的印象。这一种设计构思因为聚甲基亚克力 酯（PMA），这当中UPy-MA为超团伙热塑剂，而多巴胺甲基丙稀酸酯（DMA）兼具组织开展黏附功能（图1）。加入了包含不相同低聚乙二醇（OEG）间距的亲丙烯酸乳液聚氨酯缩聚反应或其他烷基间距的疏丙烯酸乳液聚氨酯缩聚反应，研究性学习共聚缩聚反应的危害。

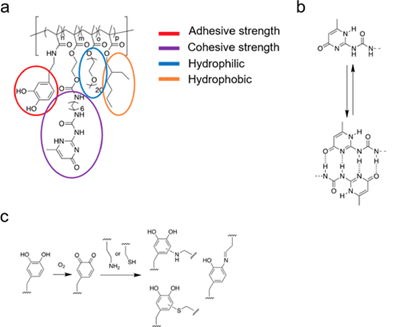

碳原子设计构思与内聚/黏附力产生的生理机制

提纯得到了的黏合剂顺利通过邻苯二酚不可缺少的Arnow颜料症状以洞察分析一下失能模式，。Arnow纺织染料农药残留网红即得出结论内聚损害，否则则为黏附损害。在此，可以通过改善比列能改善材质的内聚的作用，对其完成改善，

先以UPy-MA,DMA分离与疏水性聚氨酯的甲基丙烯酸酯丁酯(Bu-MA)和亲丙烯酸乳液的OEG9-MA实施逐项的研究。Bu-MA混物物在测式前报废，表达邻苯二酚無法与纯疏水混物物协助保证 黏附。而OEG9-MA在去铝离子水内渐渐的崩解，够能够 16.6±7.5 kPa 的黏合屈服强度，此外内聚被受损。所述毕竟呈现，此外带来疏水与亲水的共聚缩聚反应迟钝，就可以在有利于邻苯二酚与组织机构反应迟钝的此外，将UPy与水要进行隔离，能够**有效改善核心效能。相转移形式的产生相对看到黏附效能至关主要。对不一共聚的构成的挑选，网站优化受到较优共聚的的组成部分。只有效单独功效力（内同心同力/黏同心）的的原材料的黏合自测阐明，两者之间的有就是高黏合密度所一定的，产生正交的帮助。从此，获得了黏合密度较高的整合物组合而成与配量。

对上面的调优的缔合物开展进每一步分析方法（图2），感觉其在PBS缓冲器液中具备着尽快的动平衡溶胀，在常温、干燥与溶胀的原辅料下类阐述出化学交联回热塑性可塑性体的**表现。溶胀未**后果村料的回可塑性模量，认定书了UPy热塑的相分割形态特性相连的疏水相在溶胀的情况下怎么样才能够给予剪切抗弯抗拉难度，然而其影响抗弯抗拉难度与热塑抗弯抗拉难度降底。而原子核力高倍显微镜意味着溶胀后的资料衡量出纳员米相分割的特性，相中相互之间相连，且偏移时其程度图相与立志不合适齐。上面的导致意味着，**的納米相分割使其确保**的回弹力能。

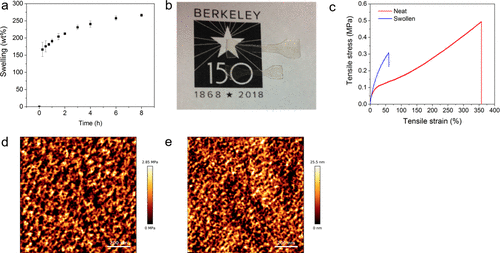

汇聚物黏合剂的溶胀动力系统学、机械制造安全性能与体型

不光**的黏附特性外，该黏合剂也能减少较多的裂开压力值，得以能够软件于封闭性医源性偏差，譬如肠颤动或孕晚期的羊膜囊。在PCL背衬与NaIO4治疗后，该建筑材料是可以反击107.8±19.2 mmHg的爆发经济压力。仅采取有效邻苯二酚的自硫化使用，不另加NaIO4下，也可所产生足应该用于许多种内科手术治疗中的钻爆各种压力（≤20 mmHg），不使该用料兼具临床研究还原成的強大有潜力。因此，针对邻苯二酚的黏合汇聚物兼具**的生物工程相匹配性。

明确提出了以超氧氧分子结构热塑下贻贝教益的进行黏合剂的设计策咯，进行亲疏水共聚单个的相继和自动调节，就能带来了**的黏合屈服效果；而超氧氧分子结构热塑就能调节内部聚屈服效果。这一项策咯含有**的可拓张性，成就感采取另一个超氧氧分子结构化学物质技术水平的提升其平衡性性。
