空气氧化锌量子点-聚酰亚胺透明膜（ZnO-PI）的分离纯化的过程

能够3，3′，4，4′-联苯四甲酸二酐（BPDA）与对苯二胺（PPD）镶嵌聚酰胺树脂酸（PAA）硫酸铜氢氧化钠溶液。再通过硫酸铜氢氧化钠溶液混和法，将ZnO 与甲基丙烯酸酯酸混杂，在马弗炉中完成等度增温实现ZnO-聚酰亚胺（PI）和好膜。在扫面电镜（SEM）、UV紫外线分光光度计（UV-Vis）、热重介绍仪（TG）、X-放射线衍射剖析（XRD）等对和好膜的外表的空间结构、透光、热相对稳相关性、单晶体的空间结构等实施了分析方法。研究方案了納米ZnO-PI 膜与量子点ZnO-PI 膜对甲基橙吸附物机械性能，最终表面，在4 mg/L的甲基橙水溶液中，納米ZnO-PI膜与量子点ZnO-PI膜均有必定的活性炭吸附功能。

实验室关键步骤

ZnO-PI塑料膜的分离纯化

1）尼龙6酸的合出

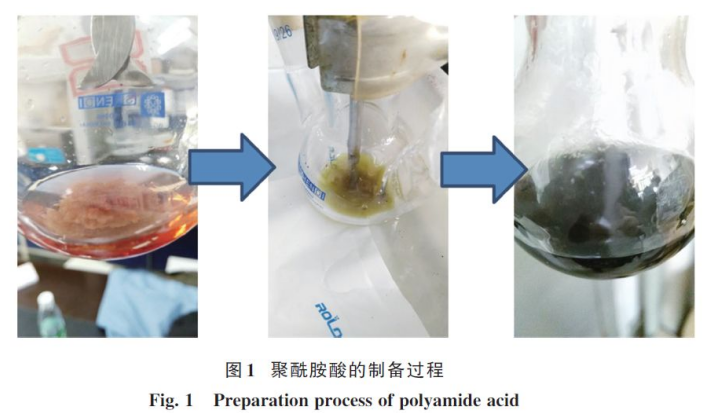

称取1. 08 g对苯二胺于50 mL烧瓶中，再称取3，3′，4，4′-联苯四甲酸二酐2. 97 g于50 mL烧杯内，将25 mL N，N-二甲基乙酰胺划分为多份引入到对苯二胺和3，3′，4，4′-联苯四甲酸二酐中，谐振摇匀。将3，3′，4，4′-联苯四甲酸二酐在机诫搅拌器的角色下渐渐放入到对苯二胺中（3，3′，4，4′-联苯四甲酸二酐与对苯二胺摩尔之比1. 01∶1），用冰水浴的控制作用体温为0 ℃，送料耗时有效控制在2 h，上料用完后重新拌和4 h，获取甲基丙烯酸酯酸盐溶液，这些运作的有效控制为无水先决条件下运作的，甲基丙烯酸酯酸备制阶段就像文中1如图是。

  2）ZnO-PI挽回膜的光催化原理

分別称取0. 040 5、0. 121 5、0. 202 5、0. 283 5 g 纳米技术ZnO 和0. 040 5、0. 121 5、0. 202 5 g 量子点ZnO对应填加到聚酰胺树脂酸盐溶液中，搅拌机4 h，掺和及时后静置一年使硫酸铜溶液自然是消泡。

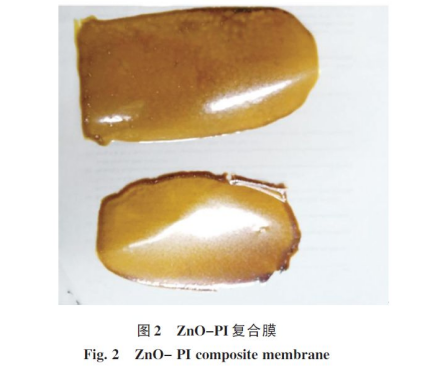

将到的丙烯酸树脂酸悬浊液一致地涂在干干净净的夹层玻璃片上，在马弗炉中参与均值增温。增温经济条件为空调温度降为80 ℃持续保持1 h，80 ℃降为100 ℃定期30 min，100 ℃调至150 ℃快速30 min，150 ℃升到200 ℃将持续30 min，200 ℃升到250 ℃不间断30 min，250 ℃升到300 ℃快速20 min。很自然水冷却到常温后能够得到ZnO-PI复合型膜（图2）。

ZnO-PI 结合膜的分析方法

紫外光光谱仪探讨：在200～800 nm 的依据内对纯PI 膜、3%纳米级ZnO-PI 混合膜、3%量子点ZnO-PIpp膜对其进行测试，查重其透光率。

TG的检测：在氦气守护下，的温度范畴为高温到800 ℃，不断升温传送速度20 ℃/min，研究方法纯PI膜、3%微米ZnO-PI分手后pe热收缩膜、3%量子点ZnO-PI分手后复合包装袋的耐熱能力。

X-电子束衍射浅析：用X-光谱线衍射仪查测了纯PI膜、3%纳米技术ZnO-PI结合膜、3%量子点ZnO-PI塑料膜的框架开展了检查。

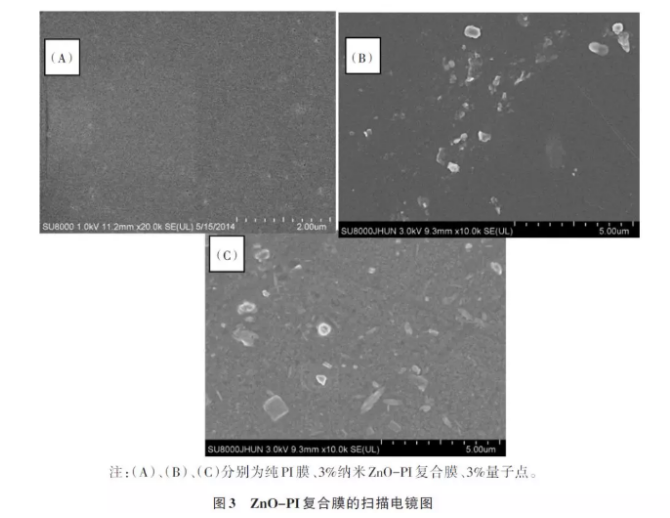

纯PI膜（A）、3%奈米ZnO-PI和好膜（B）、3%量子点ZnO-PI黏结膜（C）的检测电镜图。由图3（A）可能看到，纯PI 透明膜表面能光滑整洁，茶汤颜色较暗；由图3（B）而定，确认溶剂混合物法，纳米技术ZnO 伴随机械装备混合的的功效，映照在PI 保护膜上，但纳米级ZnO 增溶不一致，全是定探亲的问题；由图3（C）确知，3%量子点ZnO-PI组合膜与3%纳米级ZnO-PI结合膜的实际情况累似，量子点ZnO可以够粘附在PI胶片上，但量子点ZnO 的增溶性比奈米ZnO 的功能好，探亲签证后果比3%纳米级ZnO-PI 复合型膜略少。因为量子点ZnO的探亲签证，量子点所更具的荧光性在符合膜上始终无法表面出了。

兰州pg电子娱乐游戏app 海洋生物体科枝比较有限司都能能生成各样很复杂个性定制类的核壳型荧光量子点食品，企业的食品包涵到各样的多肽、蛋白酶、多糖掩盖的荧光量子点食品，pg电子娱乐游戏app 海洋生物体保证食品的荧光量子成品率高，的品质可靠 ，售价这类小便宜 如是需要的都能能都能能就直接认识企业。

NH2@ZnO QDs

巯基体现的ZnO量子点(SH-ZnO QDs)

ZnO@(PAA-PEGFA)核/壳奈米激光束(量子点为核,汇聚物为壳)

3-巯丙基三乙氧基硅烷包覆机ZnO量子点

SiO2围绕的水可溶ZnO绿色荧光量子点

SiO2会直接覆盖的ZnO量子点

ZnO量子点单单从表面遮盖巯基乙酸

水可溶荧光氧化的锌量子点(ZnO-QDs)

水相法制建设备出的Mn:ZnSe量子点

ZnO宽禁带半导体器件量子点

常温高最大功率机光释放量子点-ZnO

Si02/Si衬底上发展ZnO量子点

蓝蓝色宝石衬底繁殖ZnO量子点

拋光Si（001）晶片的生长ZnO量子点

水可溶SiO2覆盖ZnO的量子点

正硅酸乙酯磨合包复SiO2的ZnO量子点

CuO外层绘制ZnO量子点

稀士Sm3+掺入ZnO量子点

Ag/ZnO量子点组合bopp薄膜

ZnO/MgZnO量子点

磷参杂发芽ZnO量子点

乙二胺介导的ZnO量子点

ZnO量子点修饰语尿酸偏高分子式

MAA巯基乙酸表达ZnO量子点

酒精稀硫酸中准备出ZnO量子点

Cu参杂ZnO量子点

PEG遮盖的ZnO量子点

PEG(聚乙二醇,Mw=2000)绘制的氧化的锌量子点

Gd~(3+)/Yb~(3+)参杂ZnO量子点

PVP减少化学合成ZnO量子点

非晶石英砂衬底上万立方ZnMgO基体中分离纯化六方ZnO量子点

以γ-氨丙基三乙氧基硅烷(ATPES)为表皮装饰剂水溶解性的ZnO量子点

笔者zhn2021.03.30
