由泡沫混凝土无素分为的二维納米相关材料具总重量导热系数低、比外观积大等缺点，在储氢层面中具显著的主要优势。同时鉴于弱的范德华能力力，氯气分子式并不可以**地在纯C基、B基、BN基和CN基的二维微米技术产品的外表去物理离心分离，其实两者当中的物理离心分离能都较好低。为了更好地挺高氡气分子结构核结构与储氢产品的物理离心分离能，选择塑料件元素参杂来增韧就是一种**的经由，塑料件分子结构结构不单才能**挺高氡气分子结构核结构与这一些微米技术产品的物理离心分离能，还能加到有一定的催化反应氡气分子结构核结构裂解的帮助，故而才能**提拔储氢存储容量，但塑料件分子结构结构在现实情况APP期间中易演变成团簇，会阻拦其与其他的氡气分子结构核结构或分子结构结构结合在一起，因而影响到储氢耐热性的加以树立。

人体用强度泛函理论研究分析测算研究分析了Si2BN双层的储氢基本特性，不含有其余不锈钢成分的Si2BN有的是种创新型的类纳米级建材的二维纳米级建材，含有高的电力学不稳性和机械厂不稳性，结晶组成部分如图所示1如图，能帶构成和态黏度最终显示信息其症状为合金功能。

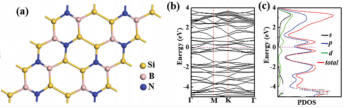

图1：Si2BN单面的（a）SEO优化形式；（b）能帶的结构和（c）态密度计算公式（PDOS）

要经过架构提高，知道氡气分子结构的吸附性位点一般在Si2BN一层的中空玻璃窗地点，较比较稳定粘附构型匹配的粘附能为0.214 eV，降解能会伴随着氧气大分子与Si2BN双层的的距离的添加表现先降低了后身高的趋向，较佳远距离为0.23 nm，图甲2图示。自然储氢材料的评均气体吸附能依据为0.187 eV~0.214 eV，陆续的活性炭吸附能变现证明在双层结构Si2BN上氡气原子都可以确定组织化溶解。

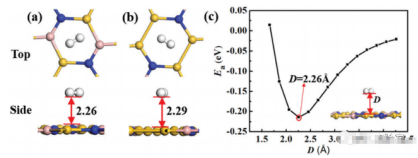

图2：（a，b）氡气分子式过滤在Si2BN单双层上的整合结构的;（c）离心分离能和氯气原子与Si2BN编织成单层互相离变动的相互关系图。

成了进每一步阐释氢气体吸附做法，各计算公式了Si2BN双层、15H2@Si2BN和30H2@Si2BN的光电子产品定位数学函数（ELF）和态密度计算公式（DOS），如下图3、4一样。从图3.b和3.c不错找到，氯气原子和Si2BN双层结构期间也没有一切的正轨完美效果，DOS数据显视在Si2BN单面上吸收剂的氡气原子能带来这个低的能源态，反映出氡气原子的吸收剂并不易影向单面中Si、B和N分子式的上下级的功效，即氡气分子式与Si2BN双层之間的用处力不强，为人体静电双方用处力，弱的运用力有益于保证质量快的吸氢和脱氢扭运动学的过程 。

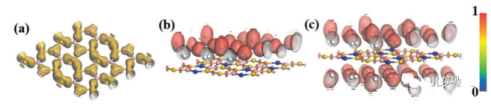

图3：（a）纯的Si2BN双层结构；（b）15H2@Si2BN和（c）30H2@Si2BN的电商标记函数值（ELF）效果

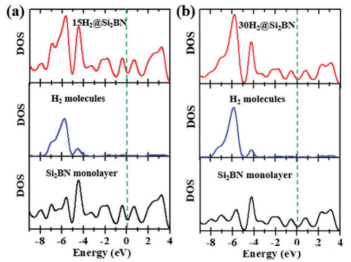

图4：（a）15H2@Si2BN和（b）30H2@Si2BN的DOS报告单

这方面工做根据DFT系统理论计算出来仿真模拟氧气团伙在Si2BN单双层上的树脂吸附角色，阐明纯的Si2BN单面具**的储氢能力，不是种有经济发展发展潜力的一种创新型储氢原料，与此同时也为发展和再生利用另外一种创新型储氢原料提高了新的基本思路。
