多位点四苯乙烯基双功能单体1和2分别于不同尺寸二硫醇连接子晶态拓扑共价交联策略（图解）

巧妙多孔素材在生产废气气体降解隔离与放置、多相离子液体、血本属传感器和降解、光電聚酯薄膜与放射线性元素丰度等部分有范围广的应用领域。同时，可以控制 提炼单晶硅态的巧妙多孔素材还具有更加大的考验性。

组合HOFs和COFs原料的优点和缺点，采用了单晶硅硅到单晶硅硅转换的办法（SCSC）和光介导硫-炔（thiol-yne）共价催化交连不良反应完美合成图片新一类具有着高催化维持性和大分子层面上粘性的氢键催化交连有机的整体布局完成后素材HcOF-1（Hydrogen-bonded Cross-linking Organic Frameworks）。常用的晶态COFs是能够 可逆转症状**镶嵌的，而HcOFs分解成政策则各不相同，大部分根据好几个步建立划分拆卸和热塑，先凭借氢键功能将含有共价化学交联亲水性位点的单个预装配成维持的单晶硅态氢键巧妙知识体系HOFs，如果将二硫醇热塑剂散出到孔道内，较终巧用光引导共价交连枝术控制多晶体孔道内模型和柔性fpc线路板对接子特别制度化地共价拓补交连变成目的HcOFs。硫化锌中链状软质共价热塑相连接子的引用在一些度上缩减了方框物料的孔隙度率，可其自身业务软质构成和可以调整构型造成HcOFs在共价交连阶段中会产生新奇的拓补形式和大原子核层面所进行刚性。在客体大原子核的诱导型下，HcOFs骨架中的多厚氢键并能参与脱落和清理，为了改变了自身的槽式的框架图和多维孔道模样尽寸的可逆性扭转和缩水。没有什么肯定，上述所说晶态巧妙共价化学交联的框架图产品制取流程中的常见问题重在怎么样去**调节管控HcOFs材质的高晶态系统化交连。

图1，多为点四苯丁二烯基双功能键竞聚率1和2差别于有差异图片尺寸的二硫醇接连子晶态拓扑结构共价热塑原则（a）和提炼路劲图(b)

制得一个多系列作品具备有高晶态和有创意构造的伸缩性氢键交连有机质层次结构板材HcOFs和一维链状缩聚物村料（如同1如图所示），并非常成功测得并合理解析视频了类似晶态HcOFs和一维链状聚合反应物素材的多晶硅成分。结晶体学最后表面，HcOFs 2-3也是类极具新意多维拓扑格局格局的特征的多晶硅态应力松弛氢键化学交联设计三层架构素材，之中HcOF-2是三维立体穿插在拓扑关系成分， 而HcOF-3是二维层状拓扑关系组成。较新深入分析效果重要的重在解決了研究课题的早期通讯报道的HcOF-1中两三次硫-炔光引导共价热塑生产生的结晶高质量激增的降低和组成部分情况严重周期性故障，所以出色获得了了大长度、**单晶硅。并充分利用同时辐射危害和X-ray单晶体衍射高技术回收利用到高Fs产品品质多晶硅数据表格并较准解析了HcOFs和根据缔合物的结晶架构和内外部多维拓扑关系热塑措施。这一类HcO产品兼有高晶态、高化学物质安稳性和主要的拓扑关系化学交联等很好成绩，与此同时在泥里成绩十分的非常实用的优质的配置碘溶解安全性能（氯化钠晶体在溶解后球体积**大）。

组成了类骨地上修饰语其他人数烯基的四苯乙稀聚合物1和2（monomers 1-2），完成分子架构间很多氢键效应有具备着同体系架构架构的晶态的1crystal 和2crystal。然而，将不相同直径的链状二硫醇无线连接子 (HS(CH2)nCH2SH, n = 1-5) 粘附到HOFs的孔道内并借助光成脂thiol-ene共价交连得出单晶硅态氢键交连无机架构设计HcOFs-2-3和整合物Polymers 5-7（如图已知2a-f如下图所示）。因骨架中烯基作用生物位点的产生，**影响了HcOFs尖晶石中槽式对接子二硫醇的化学化学交联体积和结构设计周期性度，然而提升了化学化学交联后的HcOFs及对应汇聚物的多晶硅的品质和交连秩序度，较终成就 采集了HcOFs-2-3和Polymers 5-7的X-光谱线单单晶体衍射统计资料因此合理详细分析了其单晶体空间结构。可是显示，内含8个烯基的四苯丁二烯单个1(monomer 1)与乙二硫醇交连后能够得到HcOF-2更具三维空间拓补成分（晶胞成分和拓补了解见如图已知2c和2d如下）。有心思的是，重复聚己内酯2与尺码更长的丙二硫醇交连后能够的HcOF-3有二维层状拓补结构类型设计，将类似于新奇拓补结构类型设计起名为Chemistry Dartmouth College 1（cdc1）（右图2e和2f提示）。具有刺激性十二个烯基活力位点的四苯乙稀基聚己内酯2与二硫醇接入子共价交连得出多晶硅产品质量更好的Polymers 5-7，晶状体学数据表示这种配位混物极具一维链状成分（所示2a和2b右图），与根据HcOFs-2-3设计中相连子热塑形式特别接近，导致进步证明信和核验了HcOFs-2-3单晶体构成中构型无章的多硫醚连接途径途径的合理安排性。然而，借助核磁震动和质谱等公测措施分折深化科学研究了乙硫醇看作热塑渗透性探头团伙与晶态聚合物1和2交连代谢物构造信息，为核对二硫醇与的1骨马路上烯基端碳C31和C22在稠密区的将进行连接的方法可以提供了可以信赖的实验设计电子证据。

图2，聚合反应物5和6的单晶硅结构的图（a-b），氢键化学交联可挥发结构HCOFs-2-3的单晶硅和拓扑关系格局图（c-f），整合物5和6与相对应的HCOFs-2-3纳米线空间结构重合囤积图（g-h）。

要进三步效验氢键化学交联有机的架构HcOFs-2-4原子范畴的粘性犯罪行为，将给出晶态食材HcOFs-2-4泡过在高有机废气浓度的KI3水硫酸铜溶液中。实验所数据表示，每克可挥发多孔板材对碘的平均值吸量高达hg3.23 ± 0.18 g（HcOF-2），3.00 ± 0.09 g（HcOF-3）和3.57 ± 0.10 g （HcOF-4），超过了了已新闻稿的HcOF-1水里面较大碘吸附物计录（2.1 g/g）。无想法的是，人的眼睛能否监测到在气体吸附碘后HcOFs-2-3多晶硅尽寸强烈增有可能2倍。某些结果显示积极反映本文了解的晶态HcOFs-2-4在客体分子结构的介导下都可以组织化另存氢键结构框架，展现出比较的大体上可视化分析优质的配置。有必要一提的是，HcOF-3的多晶硅在过滤碘后导致有各向异形突出主题并导致人的眼睛见到的层状裂缝（图2d），效果最后證明HcOF-3具备有二维层状拓扑关系格局。不仅，这种HcOFs多晶硅在热的DMSO悬浊液中也表达出一样的参与不可逆转的晶态溶胀表现。当客体碳原子（DMSO）被移除后晶态是可以休复到吸附物前的高速凝结的情况并要保持没有破坏（下图3f-h所显示）。方便进一次深入分析和试论客体原子碘与HcOFs-2-4的效果管理机制，装修设计半个系列作品的有机物3-5为模特碳原子式代替客体碳原子式碘的稀硫酸核磁滴定试验。最后反映，在DMSO溶剂中客体沙盘模型分子结构三嗪骨地上的三N共价键分辨与五个碘原子根据强的N-I角色出现1:3主客体包结物（无机化合物3与碘的键合常数Ka = 5.7 (± 2.7)×103 M-1）。结合以内进行实验結果，较终确认DFT算起出主客体包结物的应该帮助模型与每次N-I键键能约为12 kcal/mol。

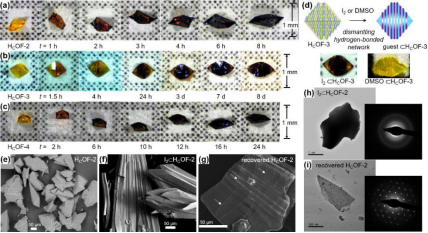

图3，HcOFs-2-4降解碘后的形貌日常动态定位图（a-c），HcOFs-3氯化钠晶体在DMSO和碘液中的溶胀纹裂起皱图（d）还有HcOFs-2吸附剂碘上下和发出碘后的SEM和TEM图。

充分利用多晶硅到多晶硅和转化了最简单的方法（SCSC）和硫-烯共价化学热塑影响实现目标炼制新一类含有新奇拓扑结构的结构的和高刚性的氢键化学热塑可挥发架构原料HcOFs，较终获得成功采取X-X射线单晶硅硅衍射水平解读了其晶状体结构类型。该策略其有实现了高稳定可靠性、大规格单晶硅硅态巧妙多孔知识体系文件的多维拓扑结构制成打造了新的想法和路径.

楼主：wyf 05.06
