源于双基本功能联吡啶配体提升锂阳离子蓄电池相对稳界定

锂铁离子充电（LIBs）还具有势能比热容高、势能变为速率高、间歇使用年限日子长等缺点，在轻便式式、放置式和走动式储热控制系统中挥发着不得或缺的帮助。在非水有机溶剂中，六氟磷酸锂（LiPF6）是当前软件较比较广泛的导电电解设备质，它具很好的正负极增强性，而且在非水液体中解离度较高，还可以钝化铝集文丘里管。或许有较多优势，但LiPF6有较高的毒副作用，还对热、内部含水率非常敏感性；且LiPF6的电学不固相关性也被觉得是引起LIBs中几个受损的过程 的源头。LiPF6并衍生物，如二烷基氟磷酸酯，就可以转迁到电/电解法质介面，齐头并进一个步骤被分解转换成。显然，LiPF6和质子悬浮物共同意义的有机物-氟化氢（HF）会促使正原材料中过度不锈钢阳亚铁铝离子的浸提。溶于完的过度不锈钢阳亚铁铝离子在钛电极液中转迁，并的堆积在石墨负界面。这些现状通畅被描叙为过度不锈钢溶于完、转迁和的堆积的阶段，常会以至于LIBs碳质负抗阻的同比度增强和库仑高效率的同比衰减。

为双作用联吡啶配体提升锂铁离子手机电池比较稳定性比较处理的探讨小论文。来设计、合成视频没事种不可溶性配体2,2'-双吡啶-4,4'-二羧酸二乙基铵盐（Li2BPy），并将其接入聚偏氟乙稀-共六氟丙烯（PVDF-HFP），来变现锂阴阳离子充电增强性的提升自己。经由一大批使用性检测和方法论计算公式分享了这类不阴离子型配体对彻底解决与LiPF6涉及的蓄电池老化测试话题的**性。

【图文快印阅读推荐】

1、享有缔合物基体配体的形貌和事物生长共同点

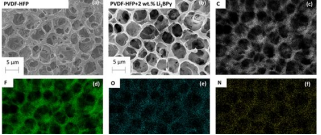

图1 （a）原始PVDF-HFP与（b）PVDF-HFP+2wt%Li2BPy的SEM图。（c-f）PVDF-HFP+2wt%Li2BPy的EDX图。

Li2BPy正因为在非质子无机碳酸盐溶液型电解法质中有较低的充分均匀的溶解性和不错的生物学稳定可靠性，是应对LiPF6相关联困难的**增添剂。根据Li2BPy不溶水有机物碳酸盐基溶液电解抛光质，要求形成适当的的寄主以担保Li2BPy和液滴电解抛光质彼此稳定优良的接受。一选的宿主细胞必须是行在介质钛电极质中变形的配位混物基体，因介质钛电极质行留存在配位混物基体中，如此配位混物基体中的配体行与介质钛电极质中间保持较大程度地碰到。PVDF-HFP对电解抛光液有积极的润湿性、对活性氧杂质有**的电检查是否和检查是否动态平衡性、积极的机械装备和有利工作等特点，被选为Li2BPy的聚合反应物基体。分为相转变成水平将2 wt%的Li2BPy对接PVDF-HFP中。为了能让防止Li2BPy与LIB中的灵活性东西同时排斥，开发了汉堡包型聚合反应物基体（图2）。在此种构型中，所得税到的具有刺激性PVDF-HFP的配体被二层原使PVDF-HFP层夹在前面。取舍由五层原使PVDF-HFP配位高分子基体构成的的膜作比配位高分子基体（下列简称英文对比配位高分子基体）。按照LiNi0.5Mn0.3Co0.2O2（NMC532）和石墨电分别为安装含配体的配位聚合反应物基体和依据配位聚合反应物基体干电池。

图2（a）五层原PVDF-HFP配位高分子化合物基体（根据配位高分子化合物基体）和（b）夹芯型聚苯胺物基体（含配体聚苯胺物基体）的提醒图。

  在60℃时，Li2BPy的构建对LiPF6稳固性和干电池电检查是否安全性能的后果

在空调温度下，与LiPF6涉及到的电板破裂并不情况严重，注入Li2BPy对电化工效能的影响到可不可以改变不计较。因为，在较高的平均温度下，LiPF6的葡萄糖氧化会**加大。只为调查Li2BPy对LiPF6稳定可靠性和干电池电普通机械特点的干扰，的选择在较高温高压度下完成现场实验（60℃）。

图3文章的话了相对较电池箱组在60℃状态下的电物理化学效果壮况。在1.0C下，根据200次充尖端放电重复后，含配体汇聚物基体锂电的总值使用量使用率（77.1%）**过于差表聚合反应物基体電池（69.7%）。库仑错误率与锂亚铁离子锂电内的副不起作用关系密切关联。长为3（b）提示，内含配体汇聚物基体的LIB干锂電池的人均库仑率略要高于基准混物物基体干锂電池，这充分地就说明干锂電池中的副响应被****。屏蔽60℃时，在配位高分子化合物基体中产生Li2BPy对电生物学能更具不利的导致。类似不溶解性“提味剂详细怎么导致电生物学能还必须要进第一步介绍。可以的制度化给出:

（1）Li2BPy可以通过络合意义阻挡威害的TM-DMD；

（2）Li2BPy的引进****了与LiPF6相关内容副发应的有，而妨碍了电解法质的工业制硝酸，也削减了在SEI和CEI处副发生了反应的发生了；

（3）过渡期不锈钢解决性能指标和LiPF6可靠相互作用的原理都出现。

要确立Li2BPy对所深入研究电池箱电物理特点的干扰，研究了石墨负中锰的分子量、钛电极液的进行分解物质、SEI和CEI的組成，相结行了相关的的理论知识仿真。

图3 电池箱在60℃时（a）电流容积和（b）库伦工作效率。

也可以LiPF6比较稳明确的提升 ，不可溶配体也被可确认可不可以**阻挠调整铝合金化合物在电解法质中的转至。TXRF測試成果体现了，Li2BPy在有机的碳酸盐钛电极质中包括积极的过渡期五金排除特性。但是，当Mn2+掺入于电解法质中时，的使用含Li2BPy缔合物基体的干电池行为 出最好的巡环耐热性。上述情况所说，Li2BPy是兼有加强LiPF6可靠性和祛除过渡期金屬阳阴阴离子的**双系统修改剂。
