无定形碳鉴于金屬-有机化学骨架的Zn-2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪节构行成富氮圆形多孔碳

本文食用属于新的工艺，应该随便炭化由于五金-无机骨架的Zn-2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪组成部分导致富氮球状多孔碳。在无定形碳过程中中，中高温下易彻底清除Zn氧分子，羧基和别官能团，最终得以建立混合物的砂芯过滤器和中孔，表层积增大了1826 m 2  g -1，氮分子量为11.37％。

图1a含氮六羧酸，2,4,6-三（3,5-二羧基苯基）-1,3,5-三嗪（H的建立研究进展6 TDPAT）配体。与此的过程 中，3个5-氨基间苯二甲酸大团伙接连到两个氰尿酰氯大团伙上，建成H 6 TDPAT配体。

图1b展现了在无定形碳的过程因为Zn-MOF的Zn-TDPAT骨架随之出现的NSPC的表示图。本段中，氰化钠锌被用到材料源，新的2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪（TDPAT）被当做可挥发配体，用作提炼Zn-TDPAT骨架。具有刺激性氮原子团的TDPAT的成分如图是1右图。在无定形碳的过程 中，N2氛下，在850ᵒC一组词时发现俩个步骤。属于是Zn-TDPAT（Zn-MOF）机构中删去Zn一部分和羧基，其次变为为碳组成部分。另外个的时候是原位夹杂配体中普遍存在的氮共价键。

图2a和b体现 了Zn-TDPAT和NSPC的SEM图案和要素图。无定形碳前，Zn-TDPAT中出现化学元素C，N，O和Zn。发现了在850°C的增碳高温下，Zn和O已被顺利我们要除，只剩下C和N保持在圆球形多孔碳骨架中。如从EDS的后果知道原位N-掺入是22.24％（体积）或20.09％（共价键）。N重元素的高含量的出于无机配体中的存在的N基团，该配体在高溫氢氟酸处理操作过程中持续补齐在多孔碳骨架中。

图2c提示 了Zn-TDPAT的TEM图相是圆形的，还具有差异辩认率的光滑平整外观。NSPC的TEM和SAED（添加图片）基本模式如图甲所示2 d下图。会发现在氧化全过程中弄掉锌水分子后，在NSPC的顶部建立一个多个薄层且层面多孔的球状设计。SAED图非常清楚地呈现，衍射点专属于石墨碳的结晶体单单从表面。Zn-TDPAT和NSPC的多晶体组成部分也凭借XRD办法实行了浅析。Zn-TDPAT的这类衍射峰在850℃氧化后不见。在2θ值23.5ᵒ和45ᵒ处仅查看到好几个新的宽峰，这意味着在增碳方式中生成了石墨状NSPC的非晶态。

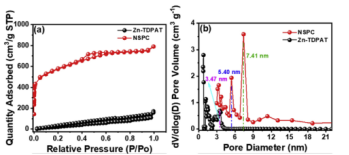

图3a显现了Zn-TDPAT和NSPC的氮吸出谅解吸等温线。实现氮吸出谅解吸技术工艺分析方法了SSA和钻孔大小布置。结果显示证实，增碳后，SSA和NSPC的孔体型显得增高。型成了过量细孔且确认了介孔成分的有着。在较低的相对来说心理压力（P / P 0）<0.001处查看进了吸等温线的陡然增涨，这提供了了在炎热炭化后从Zn-TDPAT留存的微孔板节构的书证。

图3b界面显示了Zn-TDPAT和NSPC的外径分散。在Zn-TDPAT中，较大直径超过2 nm，很管径在3.47 nm，这证明了微孔板和中孔的有着。在羧基可分解和锌分子不一样的美感后，得到的管径主要的显现在3.47、5.4和7.41 nm处，这反映演变成了重点为介孔的架构，于是造成 BET从表面积有效地添加。

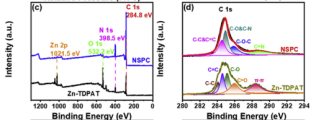

之前的的论述得知，氮的有就能够增强学习多孔碳材料的水的电导率和电解电容（电玻璃容器）机械稳定性，才能为超强电解电容（电玻璃容器）器软件应用出具比较好的机械稳定性。在这方面的论述中，用到XPS能力了解了Zn-TDPAT和NSPC中氮的存有。图3c界面显示了Zn-TDPAT的工程勘察扫面，在这其中在结合在一起能分开为284.8、398.5、532.2和1021.5 eV处检查到C1s，N1s，O1s和Zn 2p峰。无定形碳后，NSPC现象出常见的C 1s和N 1s峰，而O 1s峰屈服强度相关大大减少，而Zn 2p峰完整会消失。

Zn-TDPAT和NSPC的去卷积C 1s光谱图如图所示3 d所显示。Zn-TDPAT的C 1s峰在依照能分开 为284.1、284.6、285.1、286和288.5 eV时日解为C-C，CC 双键，C-O，双键CO和π-π键的六个峰。增碳后，双键NSPC中C O和π-π键的表现形式峰变大，阐明有机会配体中较高温度度下的羧基氧化。一样，在双键284.9 eV和288.8 eV处发生C–N和C N键，证明了N氧原子己成功地夹杂到多孔碳骨架中。

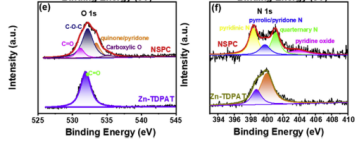

如3e图NSPC O1的XPS已知。在531.3、532.2、533.3和535.7 eV处的十个峰差别归因于C–O，C–OC–C，吡啶型和醌型O的留存。

图3 f图示，NSPC的N 1s的XPS图体现了N物质的五个峰，差别代表人吡啶N（398.3 eV），吡咯N（399.5 eV），季N（400.8 eV）和吡啶阳极金属氧化物（403.9 eV）。NSPC中的N添加程度较约为11.37氧分子％。所获取的N含氧量相对比较于吡啶N，吡咯N，石墨N和氧化反应吡啶N各为36.56％，17.37％，30.31％和15.76％。只不过，四元N（石墨N）的优点更关键，因它善于于碳原材料的导电性。

图4a示NSPC电级在1至200A g -1的各不相同CD下的GCD斜率。GCD斜率美信息显示的三角形的形样式形态可以说更具完全相同的释放期限和充值期限。据换算的释放斜率美的电阻，NSPC参比电极提供了386.3 F G -1 1个A G -1。还有就是，有点儿曲折的电池充电折线这会有利于法拉第准电容器化学性质，所以工业包含了吡啶二氮和吡咯氮。

从哪些GCD的弧线听出，比电感值被算起为的不同的直流电压密度计算公式。AA的比电感的弧线表面，NSPC具优秀的传输率性能。其次，NSPC的比滤波电容与来MOF研究多孔碳的较近报道范文值较之较，图4 B信息显示出NSPC具备着比任何电极用料用料效果更好的电电学耐热性。

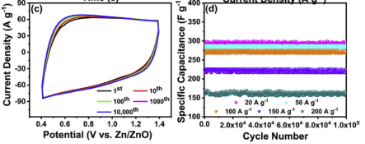

图4c示出了顺利通过不间断打印测量的NSPC探针的循坏不稳定义性高至1.0×10 4个巡环。从图4c中行听出，NSPC探针的比电感在前1000个不断循环中急剧增长，取决于默认的电分析化学产生。己经的折线基本上相互之间重合，取决于存在漂亮的耐久力性。

图4 d如图所示，在20至200 A g -1的一些功率密度单位下，凭借GCD测式进步骤灵魂存在了其循坏的性能。在20至50 A g -1的电流大小体积密度下，同旁内角的比电感稳定率可以说为100％，单位证明其经验丰富的循环系统维持性。这么多结果显示取决于，NSPC能够是较长循环法使用寿命的梦想工业涂料。NSPC很棒的无限循环性能指标或者致力于其球状型态、多的四元N（石墨N）组成部分中合理的孔经区域（中孔）。

在CV循坏稳定的性可靠性试验此前和后面，用EIS技术应用安全验证了NSPC电级材质中钛电极质亚铁离子的粘附趋势学。图4e现示了第1次和第10,000次CV无限循环后NSPC金属电极材料的奈奎斯特图。从那些等值线图例，半圆的半径设定了大致需要的正电荷转变热敏电阻，而切线则表达了金属电极材料内钛电极阴阳离子的吸附率。R ct的较小值约为0.54（第1个）和0.47Ω（第10,000个），揭示电极材料成绩出**的电势转回和不断增强的电解抛光质亚铁离子渗入性，关键在于体现了**的倍数性能参数。

NSPC的波特图体现在图4 f中。在第1次和第10,000次CV嵌套循环后，NSPC电极的原材料的原材料的相角分开 约为79.7°和77.7°。某些值远高于好的EDLC（90ᵒ），反映出电极片在N夹杂着后包括可预估的伪电阻效果和两层正电荷干涉现象。

如下图5a所显示，当电流值降至1.4 V时，CV折线略为变幻，而当任务的电压> 1.4 V时，根据水的分化反映，其形壮不能持续图形。由于，在相交元器件封装，较佳任务交流电压窗体应操纵在0至1.4 V相互。图5b体现了在5到1000 mV s -1的检测波特率下NSPC的CV拟合曲线。它取决于CV的曲线始终维持圆角矩形，并没有不管什么突出的模糊，说明优良的正电荷转到和优异的传送速度稳定性。

图5c证实从1到150A g -1的电压密度计算的GCD弧线。在各不相同的电流大小强度下，续航弧线前者电池充电对应着物间距对应点，这说明该电级拥有抱负的双电层电感基本特性和精湛的电化工可逆性性。

在这些工作的中，完成含酸性/碱性食物干洗和纯化过程中 的Zn-TDPAT氢氟酸处理，实现枯燥的方式方法提纯一个多种新的NSPC装修材料。基本特征和原子图谱的研究可确认，在氧化时候以来，NSPC坚持Zn-TDPAT的球型成分，而且成功率地将过度的N原子结构（11.37 at。％）夹杂着到碳骨架中。该NSPC电极材料在1 A g -1的电压电流强度下可提拱386.3 F g -1的出众的比电阻，在100,000次反复的后其电解电容体现了卓越的光电催化物质反复的稳定的性（保持着力为97.8％）。

由于NSPC对应点固态硬盘安装全能电容（电场所）器装配和186.9 F G比电阻-1 1 A G得见-1。该主设备的正能量高密度为50.9 Wh kg -1 在1.4 V的较佳电流值工具栏内。本研究方案强调1种新方式，用做的开发1种新的多孔碳及由MOF衍生物的富氮和球状设计，中用微电网和另一想关研究方向的大多数的主要用途软件。
