层状双合金材料氢阳极氧化物质(LDH)的普通机械淡化做法(这课介紹)

层状双金属氢氧化物（英文缩写为LDH，又称水滑石类化合物）是少数阴离子型插层结构材料之一，具有层间阴离子可交换、层板金属可变价、层状结构稳定等特点。LDH是一种二维层状材料，基本结构式为[M_1-x²⁺M_x³⁺(OH)₂]^x+[A^n-]_x/n·zH₂O，M²⁺和M³⁺为二价和三价金属阳离子，两者与OH^-共同构成了LDH的阳离子层或主体层，层间为阴离子。图1为CO₃^2-插层的LDH的理论结构。LDH主体层的M²⁺和M³⁺的种类和比例、层间阴离子和层间距都可以调控。这些性质为LDH在超级电容器中的应用赋予了多变性。LDH属于赝电容型电极材料，在碱性体系下与OH^-的交互作用下，LDH中的过渡金属元素通过氧化还原反应得失电子，从而实现充放电过程。LDH的电化学性能主要受比活性原子暴露率、导电性、电化学活性影响。使用不同的化学修饰方法可有针对性提升LDH某一方面的特定性质，从而提升LDH的电化学性能。

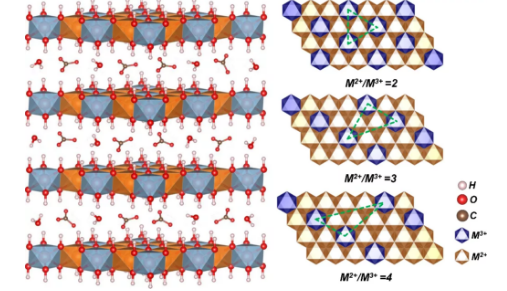

图1 CO₃^2-插层的LDH的实际格局

层状双金属氢氧化物(LDH)的化学修饰方法介绍：

多酚类化合物宏观改善是LDH中首要的耐腐蚀上的绘制步骤，顺利通过宏观改善多酚类化合物，行宏观改善LDH的形貌、晶型、比外表积等微纳特殊性，得以不断很大增强活性酶氧原子的暴漏率，很大增强LDH的电耐腐蚀上的效果。如下图如下图所示2（a-f）或（m-o）如下图所示，自我调节LDH中双建筑材料种合金建筑材料物质的分配比例怎么算，行宏观改善LDH的形貌。在CoV LDH中，将Co/V的分配比例怎么算由1:0增长到0:1，LDH的形貌由微米线日趋变更为微米片。如下图如下图所示2（g-l），在单优化建筑材料种合金建筑材料物质，增长优化建筑材料种合金建筑材料物质的玩法，的的建筑材料微米片的形貌特殊性日趋很大，晶相開始由非LDH相转为为LDH相。

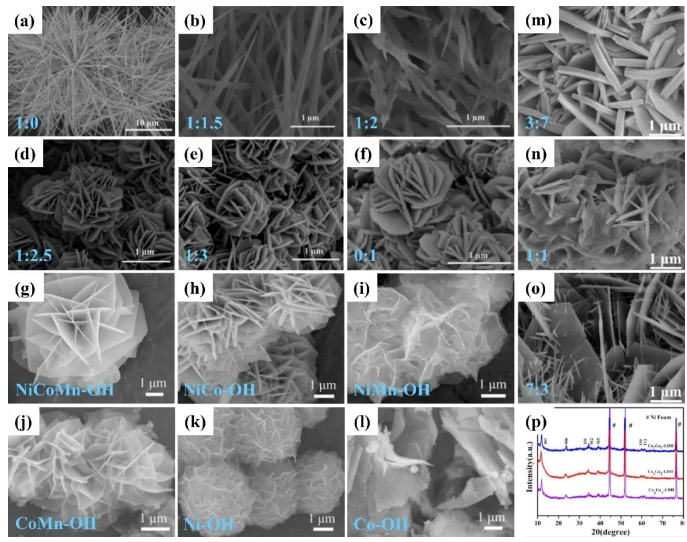

图2. （a-f）不同Co/V比例的CoV LDH的SEM图，（g-l）NiCoMn-OH (NiCoMn LDH)、NiCo-OH、NiMn-OH、CoMn-OH、Ni-OH、Co-OH的SEM图，（m-o）不同Co/Ga摩尔比的CoGa LDH的SEM图。

LDH层间的阴离子是可以调控的，不同阴离子插层LDH，层间距会有不同。增加LDH的层间距，有助于增大LDH层板上的活性原子与OH^-的接触，从而可增大电化学性能。如图3a所示，使用SO₄^2-插层的MnCo-LDH，层间隔高于了1.08 nm，NO₃^-插层的MnCo LDH的层间距为0.76 nm，Cl^-插层的LDH，层间距为0.78 nm。SO₄^2-插层的MnCo-LDH电化学性能好，NO₃^-插层的MnCo LDH电化学性能差。如图3c所示，使用表面活性剂SDBS插层NiCo LDH，层间距可从0.72 nm增加到1.53 nm。接近于可剥离的层间距。

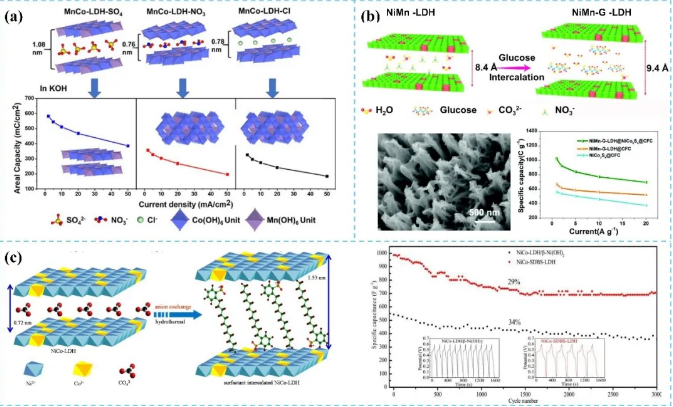

图3. （a）SO₄^2-、NO₃^-和Cl^-插层MnCo-LDH后的层间距及其面电容，（b）葡萄糖插层NiMn LDH的层间距，NiMn-G LDH@NiCo₂S₄@CFC的SEM图（NiMn-G LDH：葡萄糖插层的NiMn LDH；CFC：碳纤维布），NiMn-G LDH@NiCo₂S₄@CFC、NiMn-G LDH @CFC和NiCo₂S₄@CFC的倍率性能，（c）表面活性剂SDBS插层NiCo LDH前后的层间距，NiCo-SDBS-LDH和NiCo-LDH/β-Ni(OH)₂的循环稳定性。

采用分离不断地LDH的比表面层积，因此锐减与OH^-突发分析化学反应物质上反响的活性酶位点，可明显提高LDH的分析化学反应物质上性。图甲已知5所显示，运用DMF成功的 剥除技术Ni-Al LDH，后来将其与剥除技术后的双层GO实用超晶格安装，后来运用呈现剂呈现，到了Ni-Al LDH/rGOpp村料，明显提高了分析化学反应物质上性。图甲已知4b所显示，运用甲酰胺/H₂O混杂盐溶液实现目标剥落了δ-MnO₂和Ni-Mn LDH，并按照逐一按装，的了Ni-Mn LDH/MnO₂塑料原材料。

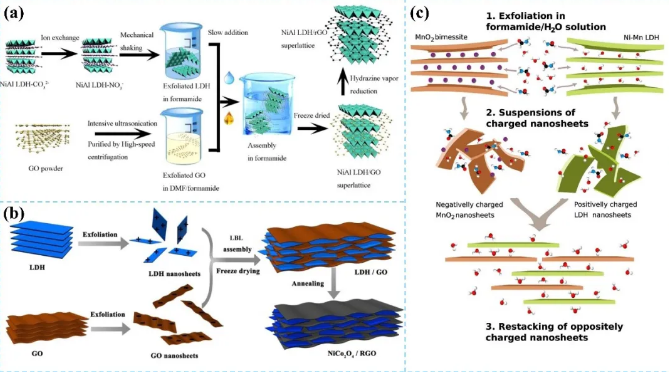

图4. 剥离、重构制备的（a）Ni-Al LDH/rGO, (b) NiCo2O4/rGO和（c）Ni-Mn LDH/MnO₂

LDH的实质是氢阳极化合物，导电性比较，能够晶相变化将氢阳极化合物生成率为阳极化合物、加硫物、电镀锌物、氮化物等可**加强LDH的导电性，关键在于加快装修材料的电生物效果。在当中，将LDH生成率为加硫物对导电性的加快严重。下图是5a-c如下，能够加硫NiV- LDH制法NiV-S纳米级片，加强了导电性，从而提高了电生物效果。下图是5d-f，在石墨烯材料上制法了NiCo-LDH，能够加硫生成率为NiCo₂S₄，电物理化学机械性能**从而提高。图甲6i-r如下图所示，运行MOF算作前置前驱体，经由水热准备NiCo LDH，但是经由组成部分加硫获得NiCo‐LDH/Co₉S₈包覆建材，信息显示了好一点的电无机化学能。

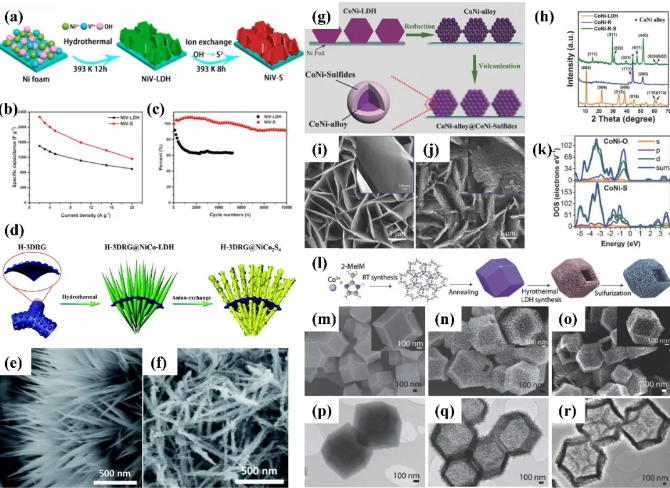

图5. NiV-LDH和NiV-S电极的（a）制备示意图、（b）倍率性能和（c）循环稳定性；（d）H-3DRG@NiCo-LDH和H-3DRG@NiCo₂S₄（H-3DRG：边缘丰富的杂原子掺杂的3D石墨烯膜）的制备示意图，（e）H-3DRG@NiCo-LDH和（f）H-3DRG@NiCo₂S₄的SEM图；（g）CoNi合金和CoNi合金@CoNi硫化物的制备示意图，（h）CoNi-LDH、CoNi-R和CoNi-R-S的XRD图，（i）CoNi-LDH和（j）CoNi-S的SEM图，（k）CoNi-S和CoNi-O的态密度分布图；（l）中空的C/LDH/S复合材料的制备示意图，（m）ZIF-67-C、（n）C/LDH和（o）C/LDH/S的SEM图，（p）ZIF-67-C、（q）C/LDH和（r）C/LDH/S的TEM图。
