本文提供数据了一大种氮化硼界面的改良做法，经由按照与众有差异 形貌和规格、与众有差异 相架构的氮化硼使用添加图片， 打造**的传热径路，**减少环氧漆聚酯树脂的传热特点。
企业保证好几回种容易**的氮化硼/氯化橡胶漆防锈漆防锈漆漆聚酯硅胶粘合剂文件热传导绝缘层性和好相关文件的制法方式 ，将六方氮化硼及立米氮化硼来面上渗透型，随后明确有一定此例将其填补到氯化橡胶漆防锈漆防锈漆漆聚酯硅胶粘合剂文件中，渗透型后的六方氮化硼及立米氮化 硼与氯化橡胶漆防锈漆防锈漆漆聚酯硅胶粘合剂文件紧密联系保持优质，在氯化橡胶漆防锈漆防锈漆漆聚酯硅胶粘合剂文件中导致保持优质的热传导环路，不单**的上升了氯化橡胶漆防锈漆防锈漆漆聚酯硅胶粘合剂文件和好相关文件的热传导使用性能，而是绝缘层性性保持优质。
那种氮化硼/氯化橡胶漆不饱和树脂传热性耐压塑料物料的分离纯化的方法，

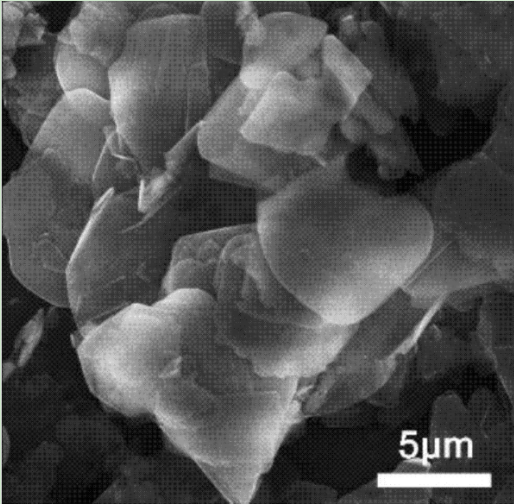

1.以丙稀酸树脂材料为基体， 以氮化硼粉丝为弹性填料，所论的氮化硼粉丝，是六方氮化硼微粉、万立方氮化硼微粉、 六方氮化硼nm影片中的1～2种；按规整弹性活性炭过滤器的固溶办理办理、规整弹性活性炭过滤器的改性材料办理、规整弹性活性炭过滤器与基体相混、脱泡凝固后办理的步骤之一确定制取；
2.经验的人工湿地填料的退火进行处理进行处理，是各将氮化硼粉丝在750～1000℃下淬火1～2h， 再机磨五定；
3.所论的骨料的热塑性树脂治疗，是将硅烷偶联剂加盟到无水乙醇水氢氧化钠溶液中，磁场搅拌机至 蛋白质水解，能够比调液体，之中硅烷偶联剂与无水酒精与去化合物水的安全性能比是 1:144:16；将经降温加工后的氮化硼粉尘差别建立混合型悬浊液，60℃下攪拌1～2h， 接着用无水酒精抽滤清洁，清掉过多的的硅烷偶联剂，经真空室干燥处理，差别能够 硅烷 偶联剂改善的氮化硼粉丝，里面硅烷偶联剂的需水量与五种氮化硼粉丝的产品比均 为1:20；
4.说明的塑料填料与基体结合，是以无水酒精作为一个非催化活性希释剂，将改性环氧光敏树脂光敏树脂入驻 到无水乙酸乙酯中结合匀称，能够希释后的环氧漆树脂材料，再将硅烷偶联剂改善的氮化硼 粉末状填加溶解后的固化剂漆硅橡胶中，多普勒彩超进行处理，达到氮化硼与固化剂漆硅橡胶混杂物；当中， 改性环氧不饱和树脂不饱和树脂与无水酒精的储电量质量水平体积大小比(g/mL)为5:3，氮化硼纳米银溶液总水平与环 氧不饱和树脂的消耗量水平比值0.75～3.25:5；
5.提出的的脱泡凝固后补救，是在氮化硼与环氧漆硅胶粘合剂相溶物内加入凝固后剂，相溶均 匀后进行进口真空脱泡，再导入黑色防静电镊子中，恒温预固定1～3h，并且回升至80℃应用1～4h， 自动急冷至高温起模，得以氮化硼/环氧漆不饱和树脂传热性隔热混合装修材料；在其中凝固剂为 650丙烯酸树脂材料固化型剂，容量与氯化橡胶漆树脂材料等量。
丙烯腈-丁二烯-苯乙烯树脂/六方氮化硼复合材料(ABS/h-BN)
层氮化钛薄膜厚度增加,TiNx/SiO2/Ag/SiO2复合膜
pg电子娱乐游戏app
微信公众号
官方微信
