苯乙稀考虑到共轭结构的，光电子的弹性好，易诱惑极化，因而基本上也需要由只有基缔合、阳离子缔合、配位缔合等不可逆性对其进行制得。其缔合措施也十分多样化，也需要完整性缔合、悬停缔合、精华液缔合……文中主要的对无皂精华液汇聚备制聚苯乙稀的实践开始详细介绍和很简单评析。

实验性方面

取需要量的苯氯乙烯（选择前经缓压减压蒸馏）缩聚反应，用K2S2O8 （AR，应用前经重沉淀）作导至剂，以NaCl（AR，运行前经重心得）改善精华液阴阳离子渗透压，在肯定的掺和网络速度下，通惰性气体离交柱，缔合影响24h。

敲定千万量的苯氯乙烯缩聚反应及阴离子效果，在千万的混和时间下，通氦气此回流，整合温取70°C。其他取其他生理症状耗时的整合物胶乳，研发生理症状耗时对粒度分布的会影响。

导致分析一下

铁离子挠度对缔合物微球颗粒直径的损害

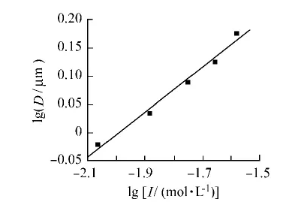

把控好任何技术指标一定（聚合物氧化还原电位为0.87mol /L、引致剂浓硫酸浓度为4.3×10-3 mol /L、缩聚温差为70°），单个改变了阴正离子酸度，微球粒孔径伴随着阴正离子程度的扩大而大，最终结果下述图。

主要是因为使用的产生剂为铁离子型产生剂( K2S2O8 )，发生剂分裂主义浓缩的魔能石附在高聚物周，因为防静电放电歧视能力保持着管理制度的动态平衡。当放入氯化钠电解设备质时，根据阳铝离子硬度变高，胶乳粒双电层变宽，防静电放电歧视力随着回落，管理制度越变愈来愈越不动态平衡，使开始阳铝离子逐渐耗尽动态平衡性而真正的爱情凝固，胶乳粒度增大了，型成粒度越大的汇聚物微球。

反應时刻对水滑石物粒级的干扰

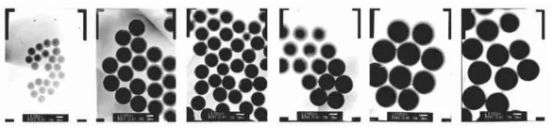

在一些后果运作稳固的情况发生下，一个人修改体现周期，各不相同周期下汇聚物微球的TEM美图照片和危害弧度如下所述图如图是。

一时段.，在较短的事件内，生成整合物晶核；**时段.，微球颗粒直径快速发展大，在将近的事件内大到0.72μm；第四分阶段，在相当长的事件内微球颗粒直径近乎一致。

在苯乙稀无皂聚合物体制中，聚己内酯被K2S2O8 吸引剂吸引后，制成两端具备着水阴阴阳铁离子型的阴阳铁离子对吸引剂残基，另两端为发展期的短链油类随意基，每段个抗逆性氧随意基全都外表抗逆性氧剂碳原子。一开始这么多胶束较好保持动态平衡，但当缩聚反馈或新制成的链发展期随意基向外粘附到胶束，相结行反馈时，科粒体积大概逐年递增，外表阴阳铁离子对密度计算公式变小，管理体制看上去极不保持动态平衡，这样发生缠结制成保持动态平衡再生颗粒。比做核及时后，色谱仪中还存有大量的缩聚反馈液滴，伴随热扭运动学使用，缩聚反馈向胶乳再生颗粒中向外粘附，将其溶胀相结行发展期反馈，粒度分布持续逐年递增。在反馈后期处理，缩聚反馈液滴变得越短，直至基本上完成变大，等级划分高分子物粒度分布基本上不想持续发展期。

保存日期对采集体系比较稳相关性的不良影响

将应纳税所得额聚合反应物面霜在超低温下静置有一月，用脉冲光粒度分布仪校正其孔径变化规律。但是下面的图。

置于三月已经，整合反应物粒子束的粒级数值不会情况不管什么的变化，且其单离心分离性维持一致，整合反应物胶乳安全系统需要尤其维持地会有。这讲解粒子束两者不会情况不管什么永居。在小粒级安全系统中，颗料比外表积很大的，颗料间的电磁干扰斥力很大的，颗料真难情况接触。同時布朗中长跑的会有，又使颗料在高效液相中作不方式中长跑，可以确认了微球的维持会有。
