镁合金中多种析出相的位向关系和形貌形成-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

质感电活 400-6966-012

您当前所在位置：首页 > 资讯信息 > 学术前沿

产品分类

镁合金中多种析出相的位向关系和形貌形成

发布时间：2021-06-23 作者：axc 分享到：

镁和金中多个析晶相的位向关联和形貌行成分挥发相变是升星铝镁金属类的重点手段，其引发的热能学的条件是金属类重属性在Mg中的固溶度随平均温度减轻而**降低。这种的金属类重属性有Sn、Al、Zn和稀士（RE）等，由于Mg-Sn、Mg-Al、Mg-Zn和Mg-RE进步为代替性的可期限升星铝镁金属类安全体系。在环境温度下和应变力浓度为10-3 s-1个数级时，绝大大部积分铸态铝镁金属类的抗压抗拉强度承载力（YS）＜180 MPa、抗压抗拉强度承载力（UTS）＜270 MPa、受力率（EL）＜22%。将延性手工加工与期限升星配合，才可以有YS＞400 MPa、UTS＞425 MPa、EL＞5%的高韧铝镁金属类。期限升星的人的本质是进行分挥发相阻挡障碍行动，其升星效率由分挥发相的形貌、相画面空间结构特征、体积计算积分、导热系数和区域等各种环境因素选择。当中，前两各种环境因素是分挥发相变单结晶体学科研的核心区。分挥发相的形貌由相画面理解，宏观经济政策横截面的相画面叫做刻面，其原子核限度的空间结构特征可能性照样横截面也许呈梯段状。规模大的刻面有利于刻面，它的认知**关系分挥发相对来说障碍行动的阻挡效率。当斑颗粒状分挥发相的主刻面与孪晶面成平行线时，对孪晶界转迁的钉扎效率强；应用场景Orowan式子，求算出主刻面//{10-10}Mg的斑颗粒状分挥发相兼具比主刻面//(0001)Mg的斑颗粒状分挥发相、长轴//[0001]Mg的棒状分挥发相和球状分挥发相很大的升星效果。分挥发相变单结晶体学才可以解说某种特定的认知的刻面定向出来的问题，为深入细致认得固态硬盘相变并实施业务知识-数值能够的的材料设计的出具了科学研究核心。

择优出现的刻面通常是奇异界面，其奇异性是指界面能在全域或局部低。如果析出相与合金基体之间有可重复出现的位向关系（OR），那么析出相的刻面（尤其是主刻面）往往也具有可重复出现的特定取向。此时，界面能的奇异性对应了奇异的界面结构，也就是说，奇异界面取向的任何微小偏离，都会在界面上引入至少一组缺陷，包括界面位错和台阶，导致界面能升高。多种合金体系的研究证实，奇异界面具有位错-好区结构，其中，好区是析出相与合金基体之间晶格/原子理想匹配的区域，相邻好区之间分布有界面位错。在镁合金中，许多析出相具有复杂原子结构，例如Mg32(Al, Zn)49和Mg2Sn晶体的元胞中分别有162个和12个原子，直接计算它们与镁基体的界面能很困难。此时，结合O点阵和Δg平行法则的奇异界面模型，在计算界面取向和结构等方面的精度和速度优势尤为突出。

上述优势在Mg/Mg2Sn相变体系中集中体现。该体系发生从HCP结构镁基体到FCC结构Mg2Sn析出相的固态相变，已报道的OR有10余种，包括多种无理OR（即不能完全用低指数晶向/晶面平行来定义的OR），如图1所示。这些无理OR型Mg2Sn析出相具有倾斜于(0001)Mg的高指数主刻面（见图1b），它们对镁基面位错滑移的阻碍效果更强，具有更高的强化效果。通过奇异界面理论计算发现（见表1），所有高指数主刻面的面法向都平行于Δg//ΔgP。Δg = gα - gβ，其中，gα和gβ分别为Mg基体（α相）和析出相（β相）中低指数晶面对应的倒易矢量；ΔgP = gαP - gβP，其中，gαP和gβP分别为定义相界面好区结构的两相倒易矢量。面法向平行于Δg矢量的面是Moiré面，它的局部能出现好区；面法向平行于ΔgP矢量的面是O点阵面，它的结构使得局部好区周期性扩展至整个面，形成位错-好区结构。因此，Δg//ΔgP具有明确的物理意义，它定义了析出相与合金基体之间的位向关系，在这个位向关系下，面法向平行于Δg//ΔgP的相界面是奇异界面。由此可知，用Δg//ΔgP表示位向关系（如表1所示）更贴近析出相变的物理本质。Δg//ΔgP可以在TEM衍射斑中直接测出，为快速确定奇异界面提供了方法。在解释具有多个高指数刻面的OR5型Mg2Sn析出相（见图1c）的过程中，发展出了二次重位点阵模型，揭示了相界面通过应变能的小幅提升实现好区周期性分布的优化从而降低界面能的机理。

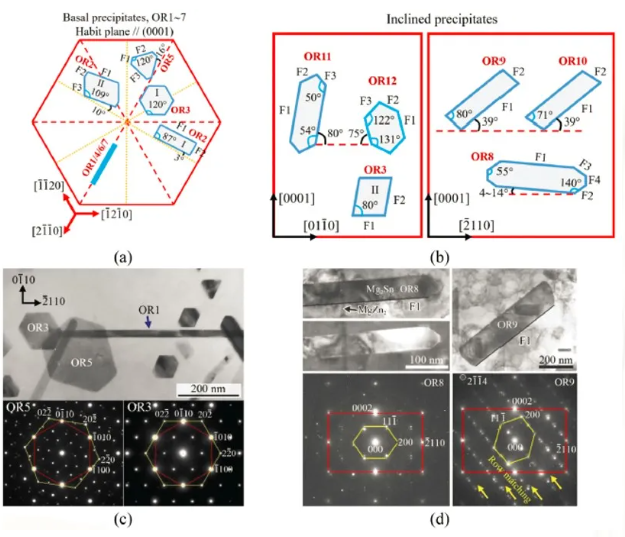

图1 镁碳素钢中的Mg2Sn分分进行分析晶相：（a）7种基面分分进行分析晶相，（b）6种非基面分分进行分析晶相，（c）形貌相同的OR3型和OR5型基面分分进行分析晶相，（d）OR8型和OR9型非基面分分进行分析晶相

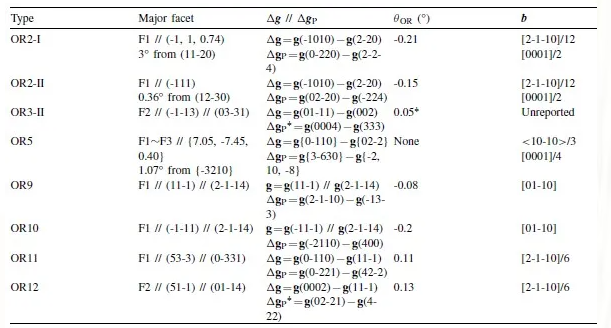

表1 Mg2Sn析晶相的高指标主刻面法向倾斜角于Δg//ΔgP，θOR是OR的检测与统计毕竟间的算出误差，b是统计收获的表面位错伯氏矢量素材

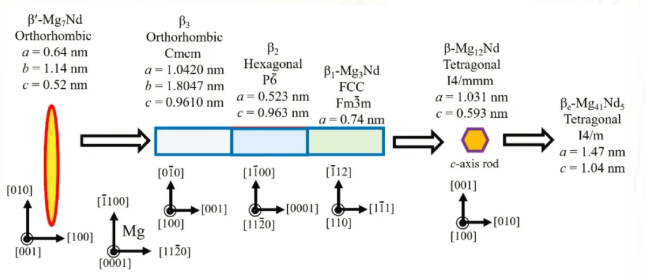

上述内容特征提取奇幻菜单栏理论知识与实践对位向直接社会相关、中选优菜单栏认知和空间结构的的阐述具备品牌推广性，已经变成效果于Mg/Mg17Al12、Mg/Mg32(Al, Zn)49和Mg/Mg54Ag17等多镁镍钢沉淀相变模式中。最后，针对言之有理位向直接社会相关且沉淀相的中选优的生长导向为镁基体低指标晶向的问题，可以通过简略的错配核算就可以表示，列举Mg-Nd镍钢中的沉淀编码序列，如下图2右图。以奇幻菜单栏理论知识与实践主导线，从低能菜单栏空间结构的的视场角，证明了镁镍钢中三种沉淀相的位向直接社会相关和形貌进行的物理防御存在论。
