铜镍硅(Cu-Ni-Si)合金薄带的制备方法-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

您当前所在位置：首页 > 资讯信息 > 试剂课堂

产品分类

热销试剂

新品上市

铜镍硅(Cu-Ni-Si)合金薄带的制备方法

发布时间：2021-06-23 作者：axc 分享到：

铜镍硅(Cu-Ni-Si)系铝和金隶属于**的实效提高型堆物攻导电铜铝和金，具备着高的的强度、较好的导电性，耐热性安全稳定量分析和便于处理等**性，被多范畴的应用于电商连到器、引线框架结构原料和电商封装形式原料等范畴。

本身应用场景亚迅速固化的cu-ni-si各种合金薄带的分离纯化最简单的方法，例如以下的具体步骤：(1)按设计制作化学的成分冶炼铜镍钢，提升铜镍钢熔体，其化学的成分按质百评分含ni1.0～7.5％，si0.25～1.30％，钙镁离子≤0.05％，其它为cu；(2)将铜合金材料熔体利用浇口展开两边包，的控制浇铸超水温为20～100℃，两边包点火水温1100～1200℃，再浇入双辊薄带铸轧机展开连铸，制造而成机的薄厚0.5～5.0mm的铸带，铸带出铸辊后加水表面淬火散热；(3)对铸带采取(850～900℃)×(0.5～1)h的固溶整理，固溶整理完的铸带经外面抛光处理后采取单阶段中，热轧钢板，得到热轧钢板带，至少热轧钢板的道次压下比率为15～20％，总压下率85～95％；(4)将带钢带在400～500℃实行实效净化处理，准确时间2～4h，收获cu-ni-si合金材料薄带。上述的方法(2)中，连铸时掌控液位层面50～90mm，连铸棍的速比35～45m/min。

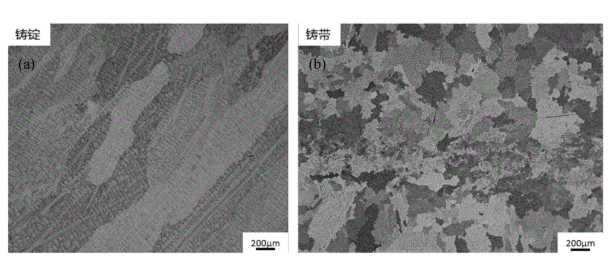

所述的步骤(2)中，连铸过程凝固速率达到103℃/s以上；

经验的部骤(2)中，铸带冷凝途径为蘸火冷凝，冷凝效率为60～80℃/s。所说的布骤(4)中，cu-ni-si合金属薄带层厚为0.025～0.75mm。归结的操作步骤(4)中，分离纯化的cu-ni-si合金类薄带初凝结构csl晶界配比为1.5％～3％。所诉的步(4)中，提纯的cu-ni-si铝合金薄带的抗拉能力力度为700～850mpa，导电比率26～43.5％iacs，硬度标准为218～287hv。

西安pg电子娱乐游戏app 生物供应的合金材料目录：
