可能会导致机械厂会变色原料（含螺噻喃、蒽和马来酰亚胺Diels-Alder 加合物）

图案与文字讲读

运用没事个级联想法，这当中还有八个想法：螺噻喃（STP，晶体）的力根据感性异构化转化成担负厂家变黄的硫汞菁（TMC，浅绿色）；将TMC参与使用到化学化学化学交联原素材的马来酰亚胺的C=C键上，或者蒽/马来酰亚胺Diels-Alder加合物的力根据感性离解，它操作导至化学化学化学交联的力。在低装载（单链力<0.5 nN）下，原素材在合理时长规格尺寸上是惰性的；在中等水平装载（~0.5-~1.5 nN）下，应力比积极地响应是可逆性的，以及完成是厂家变黄的；在高装载下，原素材化学化学化学交联无可逆性。

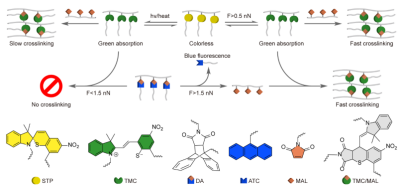

图1 有效意志力致热塑的分子结构间自动化化学上的响应级联。

量子生物学计算公式揭示，TMC与马来酰亚胺的双原子加强频率与力没有关系，且在<~2 nN下比DA解离快。因，在该佳作用下，有机化学交联能学由DA加合物的机械化有机化学离解频率所决定性，而在较高的力下，TMC/马来酰亚胺加强反映的能学当上频率所决定性各种因素。

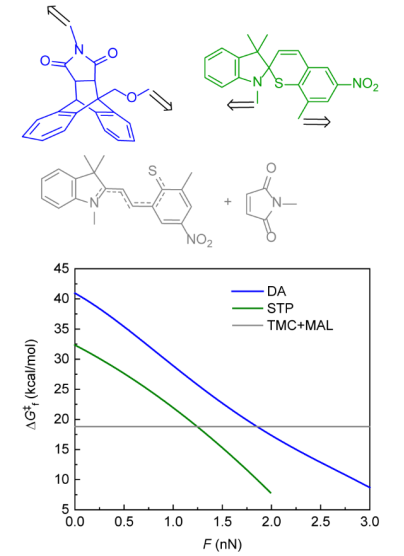

图2 在THF规格化CPCM和CAM-B3LYP/6-311+G（d）下，蒽/马来酰亚胺DA加合物离解、STP异构化、TMC和马来酰亚胺加的生理响应的原则活性任意能和适用生理响应物的团伙结构设计。

用梳状缩聚物测验了机检查是否级联反馈，各种缩聚物都含带好几个DA加合物（M2）或STP这部分。设备体仅受到限制力点附过的侧链上。选取梳状汇聚物是只为将外部结构设备荷重更换为功用于单一个设备体上的力的质量越大化。这样的做现已削减影响可测量承载力积极地响应想要的设备的较低氨水浓度，这针对于因此汇聚物的其实软件应用得尤为重要性。

依据在标准的生活条件下将亚克力甲酯与M0（2:1 mol）或S0（10:1 mol）的混合型喂养物缔合，化学合成了多用途诱发剂M1和S1。丙烯酸酯甲酯从多用途诱发剂M1和S1的活性酶类任意基缔合中得出梳形缔合物M2和S2。

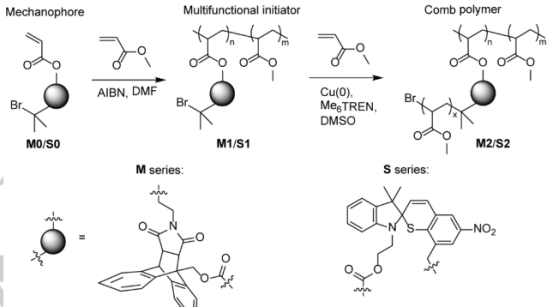

图3 梳状聚合物M2和S2的合成。

M2的超音波波扑灭THF液体核实了从M2的每根链多条端蒽大氧分子的机械性耐腐蚀生产。超音波波后M2的1H NMR谱在6.58和8.05、8.35、8.52 ppm处构成新的共震的数据信息，与马来酰亚胺和蒽的共震的数据信息同样。

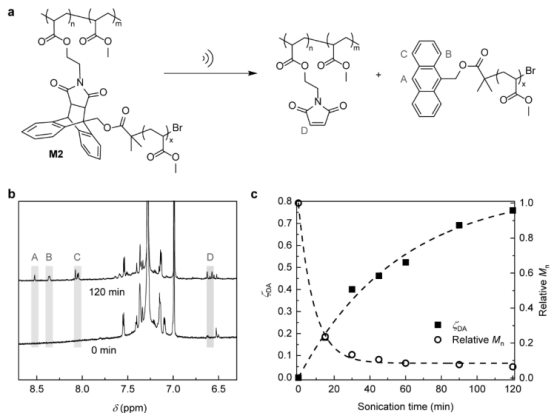

图4 （a） 梳状聚合物M2与蒽-马来酰亚胺部分在溶液中的机械化学逆DA反应。（b） M2在120min超声作用前后的1H-NMR谱图，用灰色矩形表示的反应产物。（c） 游离DA加合物的分数、 _DA和M2的超声处理溶液相对于完整M2的数均摩尔质量，作为超声时间的函数。

自己建造了梳状缩聚物中DA加合物离解的机械化学动力学模型，说明了使用梳状聚合物而不是线性聚合物来激活易分裂机械体的优点，其产物用作下游反应的反应物。梳状聚合物离解生成该反应物的速率随反应部分的分数线性降低，并且对聚合物的非选择性断裂基本不敏感。梳形聚合物的非选择性断裂产生了两种新的梳状聚合物，其组合反应活性与原始聚合物的反应活性相匹配。

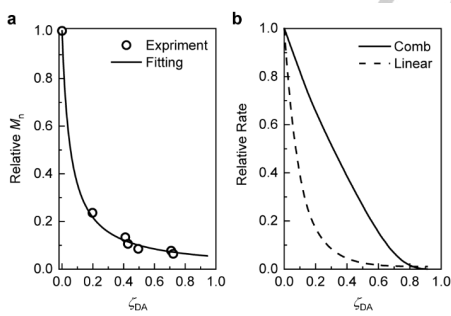

图5 梳状聚合物中DA加合物离解的机械化学动力学模型。（a） 解离加合物的分数、 _DA与超声检查治理的材料的平均的摩尔质量水平Mn（红点）之间的相关性通过一个简单的模型（黑线）重现。（b） 通过梳形聚合物的机械化学活化（黑线）产生马来酰亚胺的相对速率对转化率的敏感度远低于线性类似物（红线）。

几种缔合物的交织饱和溶液在DMF中超声处理5 h，得到一种深绿色材料的悬浮液，分离时其重量为较初分解整合物总效率的28%。该材料不溶于所有被测溶剂，表明广泛交联。剩余溶液显示蒽的荧光光谱特征，这是M2的DA加合物机械化学解离的预期产物。TMC与马来酰亚胺的双氧分子式加的彼此发生冲结构力学激烈，其时延衡量于S2的氧浓度，TMC的单氧分子式异构化症状转换成对马来酰亚胺症状不稳重的STP。予以高周波解决的趋于稳定氧浓度下的M2和S2混合溶液，即使在360 nm的辐照下使STP光异构化为反应性TMC也未产生沉淀。表明当M2中DA加合物的机械化学解离条件不满足时，缺乏交联。相比之下，365 nm辐照经超声处理的M2（30 min超声）和未经超声处理的S2的混合物30 min，产生不溶性物质。

图5 高分子化合物物M2和S2在THF盐溶液中的机械设备化学上的热塑。超音波前的电子光学薄膜（a）和荧光（c）影像；超音波除理5小时左右后的电子光学薄膜（b）和荧光（d）影像。

说明了一大种氧分子间反响级联，将诱发机械制造会变色相关材料（含螺噻喃和蒽和马来酰亚胺Diels-Alder 加合物）交连的力阀值提高自己~1 nN。可逆性墨绿色物理变暗的进行是由螺噻喃异构转化成硫汞菁的物理物理动力系统学取决的，在~1nN处半衰期为~1min。

颜料对活性的C=C双键响应，在两者的的存在下组织化学热塑。将这般键掩蔽为DA加合物使化学热塑的现在开始由DA加合物的解离冲热学结构掌控，而是不更不稳固的STP到TMC异构化。于是，这般级联供应新一种的办法，将不能够逆化学热塑的发生了管控在更具较高损坏风险性的载荷物料的过应力比量上。马来酰亚胺的不一响应性，涉及身为迈克尔蛋白激酶和亲二烯烃，相应采用所代替修正其DA加合物离解冲热学结构的相较容易的的办法，表达该的办法适用人群于掌控由机负荷率激发的大条件响应字段。
