α-环糊精诱导金纳米棒组装实验及机理探讨-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

您当前所在位置：首页 > 资讯信息 > 科研动态

产品分类

热销试剂

新品上市

α-环糊精诱导金纳米棒组装实验及机理探讨

发布时间：2021-07-08 作者：axc 分享到：

利用环糊精与降解于金納米技术棒表面层的16烷基三级甲等基溴化铵(CTAB) 的主客体功用，保证了金納米技术棒在水液体中的肩一起走折装和头对头折装，最初揭露环糊精与CTAB 的超分子式主客体功用是金納米技术棒折装的核心病因。

1.α-环糊精诱发金纳米技术棒组装流水线的实验设计报告单在没有二次对金納米技术技术棒实施表皮有机化学装饰的经济条件下，溶剂中CTAB 表皮发泡密封条的GNRs 都可以在环糊精(α-CD) 的诱惑下发文件生自組裝，还有α-CD 浓硫酸质量氧浓度对GNRs 的溶剂相組裝表现形式有有很大作用。融合光谱仪自测后果开始意味着，由于α-CD 的传入，納米技术技术棒在较低α-CD 浓硫酸质量氧浓度下可的发现肩一起走的組裝，而在较高α-CD 浓硫酸质量氧浓度下金納米技术技术棒更行为于的发现头对头的組裝。实验报告任选取这两个**α-CD 渗透压，精湛考查了GNRs 装配风险管理体系消化光谱仪分析分析分析分析直接间的转化，并对装配体通过了TEM探测。当加盟α-CD 的渗透压为1.125 mmol∙L−1 时(图1a)，静置~30 s后测验的光谱仪分析分析分析分析与默认GNRs消化光谱仪分析分析分析分析想必，长轴方问SPR消化峰(LSPR)力度减退但是情况严重蓝移，同时横轴方问SPR 消化峰(TSPR) 情况严重红移，这表明着GNRs 在α-CD加入后急剧情况肩携手并肩装配，该总结与TEM 探测毕竟不符合合。当加盟α-CD 的渗透压变大到1.175 mmol∙L−1 时(图1b)，静置~30 s 后测验的消化光谱仪分析分析分析分析与默认GNRs 光谱仪分析分析分析分析想必，情况严重急剧下降，且LSPR 力度削减但是情况严重红移和宽化，这表明着GNRs 情况了头对头装配不良现象，该总结与TEM 探测毕竟不符合合。

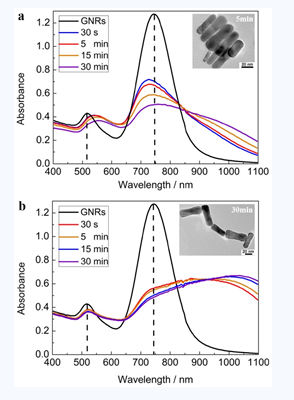

图1 有差异渗透压α-CD 分析GNRs 主装的溶解光谱分析和**TEM 照片集：(a) 1.125 mmol∙L−1; (b) 1.175 mmol∙L−1。2. α-环糊精成脂金微米棒拼装的生理机制论述进一点的试验没想到表面，环糊精空腔尺寸可**影晌GNRs 主装，即空腔更小的α-CD 比β-CD 能在更低有机废气溶度分析GNRs 主装；α-CD 有机废气溶度所需高于一定程度值性能分析GNRs 主装；向α-CD 分析GNRs 主装的管理体系里添加入高有机废气溶度的CTAB 后，能能避免GNRs 主装。

根据上述实验结果，提出了α-CD 与CTAB 主客体作用诱导GNR 组装的可能机理(图2)：α-CD **与溶液中游离的CTAB 发生包合作用，然后再与GNR 表面吸附的CTAB 相互作用形成包合物，进而导致GNR 表面双层CTAB 结构破坏，部分CTAB 从GNR 表面脱离，使得GNR 表面电荷减少，溶液中的GNR 逐渐失去稳定性，从而发生相互聚集或组装。在α-CD 浓度较低时，它们与GNRs 表面少量CTAB 发生包合作用，GNRs 的稳定性略微降低，并以较慢的速度发生自组装，形成棒状粒子的优先聚集方式，即肩并肩组装体。当α-CD 浓度较高时，它们与GNR 表面大量CTAB 都发生明显的包合作用，GNRs 极不稳定，发生快速聚集，形成动力学控制条件下的头对头组装体。
