静电纺丝法制备多孔结构聚乳酸PLA纳米纤维-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

您当前所在位置：首页 > 资讯信息 > 科研动态

产品分类

热销试剂

新品上市

静电纺丝法制备多孔结构聚乳酸PLA纳米纤维

发布时间：2021-07-23 作者：axc 分享到：

聚乳酸納米化学纤维就是一种新的人造合成视频蒙题子,其优质的海洋动物相溶性和海洋动物化学降解性使聚乳酸在微生物上获得了大量的应用，将聚乳酸-二氯甲烷(DCM)溶液与海泡石-去离子水-乙醇溶液按定比例混合后进行静电纺丝，制备了直径约为2um的多孔结构纳米纤维，顺利通过对聚乳酸-聚乙交酯共聚物(PLGA)制备的电纺纤维进行研究，所制行的PLGA电纺纤维孔隙率高，.我等将聚乳酸与定比例的 PLGA、聚乳酸-聚乙一醇-聚乳酸三嵌段共聚物共混后进行静电纺丝，制备的组织工程支架的降解速率较快(7周后质量下降约65%);共混物的亲水性能提高了约50%。我们公司用无定形的PDLA和半结晶的PLLA静电纺丝法制备了可生物吸收的无纺布纳米纤维膜，发现溶液浓度和盐的加入对纤维直径影响比较明显。

聚乳酸nm玻纤膜的化学合成方式

SS-2535H型靜電纺丝装备提纯纳米技术食物纤维膜纺丝液提纯，以聚乳酸切开为纺丝溶质，以DCM和DMF(体积计算比值8: 2)的交织液为纺丝容剂，配好的凉茶溶剂，温度磁场拌和6h,依次标定质评分为10%的PLA纺丝液预备。将系统配置好的溶剂导入50mL注射器器中,衔接高压力开关电源的正极，金属材料收到滚简衔接负极。，调理溶剂实施的速度为0.1mm/min，调低正电压值为12KV，负髙压2KV，压喷射相应15cm。液滴在如何消除静电大作用放到喷针确立Taylor碗形成射流和钎维。纺丝期限为8~10h后提炼出聚乳酸合成纤维膜。

聚乳酸納米人造纤维膜的空间结构表现

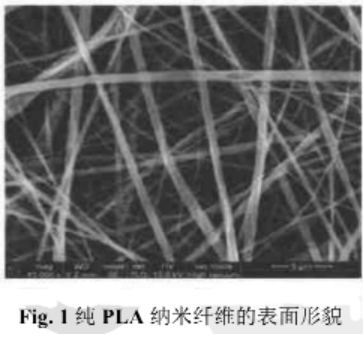

复印机扫描光电子高倍显微镜大范围使用于对消除静电纺钎维表面上形貌的了解。在其实的使用中会够**地影响存在各种外层层形貌的防静电纺植物纤维，具有细腻外层层、珠串设备构造、带状设备构造和毛糙外壁等。复印机扫描智能体视显微镜的试件材料准备可分成有两种:就导电性正常的岩样，能够就直接用做电镜关注且才可以要保持其原使形貌;相对于不导电或导电性能差的试件材料，则须得对试件材料表而开展喷金或喷碳工作后就能够够了于电镜考察。在关键调查中，当要对试件材料开展高拖动度数和抓判别率考察时，须得喷金或碳薄厚在10nm，而一-般具体情况下机的薄厚在10~30nm范围内为宜。复印电镜观查聚乳酸奈米黏胶纤维棉在不同的质量管理积分下的黏胶纤维棉形貌(见Fig1)，最终证明纤维板形貌极佳的溶质的品质总分为10%。
