PA66(甲基丙烯酸酯66)的干扰情况

试样制备

将PA66、阻燃性好剂、增韧剂、抗氧剂及耐分光光度计锈蚀抗氧剂按相同成份秤量，在髙速混机中混5～6 min，出料口，将混原料在260℃下经双螺丝杆抽出机抽出、闭式冷却塔、切粒。在120℃烘料1 h，再于270℃锌合金压铸成相同的细则试件。

一、无卤阻燃剂含量对PA66性能的影响

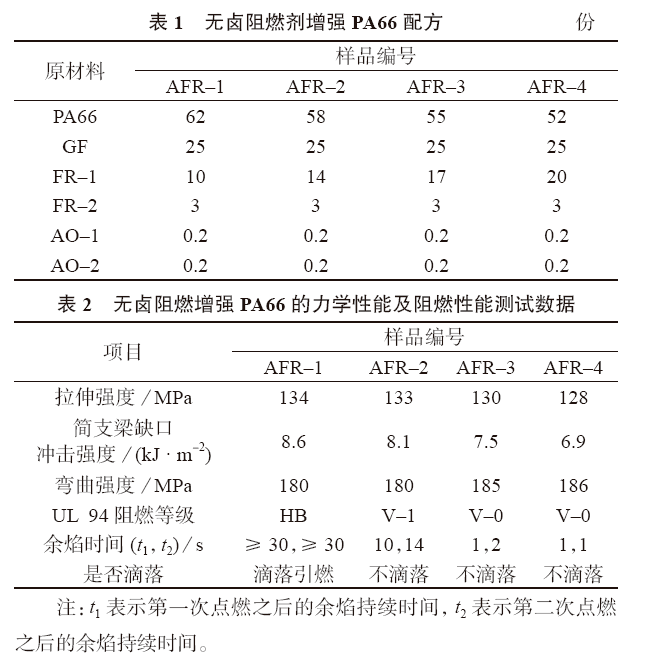

有差异 无卤隔热、阻燃型材料液含量的加强学习PA66方法见表1，无卤隔热、阻燃型材料加强学习PA66的结构力学性方面及隔热、阻燃型材料性方面检验数剧见表2。

从表2就能够听出，现在无卤安全性能好剂FR–1含氧量的加剧，无卤安全性能好加强PA66的肌肉拉伸弹簧抗拉挠度和简支梁人才缺陷震荡力抗拉挠度减少，打弯抗拉挠度增多。这最主要是而是更改的无卤安全性能好剂并没有基本紧密无异常现象的，现在无卤安全性能好剂更改量的加剧，无卤安全性能好加强PA66基体里部会所产生部分异常现象，所以促使肌肉拉伸弹簧抗拉挠度及简支梁人才缺陷震荡力抗拉挠度减少。

随无卤难燃剂FR–1硫含水量的增添，强化PA66的难燃品级越高，当增添17份无卤难燃剂FR–1时，强化PA66的难燃品级达到了UL 94 V–0级。这是这是由于无卤难燃剂FR–1为有机会次聚聚磷酸盐，随FR–1硫含水量的增添，无卤难燃强化PA66中的磷事物硫含水量不断增强，在温度表高下能分析更大的磷酸，并造成磷酸的非燃性稠状液太膜，覆盖率于复燃人体面，隔离气流；在液相中，二乙基次聚聚磷酸盐**人身自由基连锁加盟店想法，设定热分析。一起，磷酸烘干转为的水液体既不错降疑聚相的温度表，又能调制液相中可*物的浓度值，可以促使难燃功效。

二、增韧剂含量对PA66性能的影响

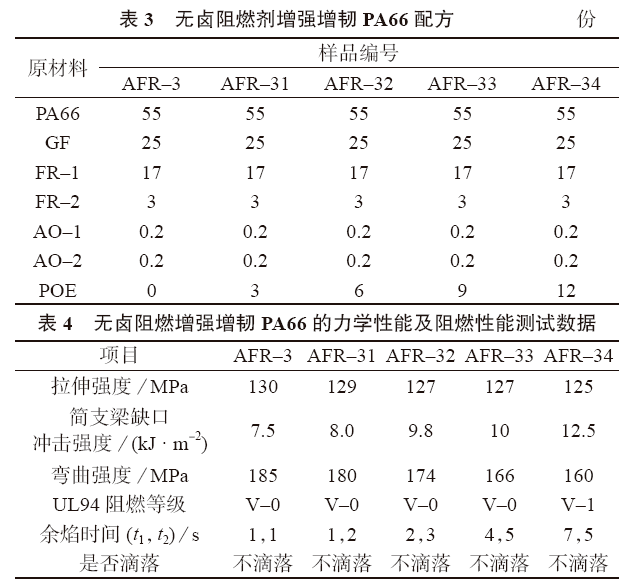

不同的增韧剂浓度的无卤抗静电改善PA66原料见表3，无卤抗静电改善增韧PA66的测力能及抗静电能检查数据分析见表4。

从表4会判断出，跟随增韧剂成分的增多，无卤耐燃增加增韧PA66的简支梁豁口打击构造曾大，当POE成分为9份时，无卤耐燃增加增韧PA66的简支梁豁口打击构造与未调用时相较增强了33.3%。增韧剂的融入使其做为剪切力集中在点，将备受的打击力扩散在基体世间，能够 基身体里部的弯曲及剪切力递送降解，使共混工作体系能够最好地降解打击能而含有样板工程的耐磨性。

从表4还可听出，跟随增韧剂的提升，无卤安全功能好提升增韧PA66的安全功能好功能变弱，调用12份POE时建筑产品安全功能好分类降为UL 94 V–1级。这是鉴于所用到的增韧剂为烯烃水滑石物，在燃燒时易降低出较多脂肪含量，燃燒火花在瞬时期不了灭掉，这与安全功能好剂的用途颠倒，调用量增强造成建筑产品燃燒时期会变长。

三、耐紫外老化助剂对PA66性能的影响

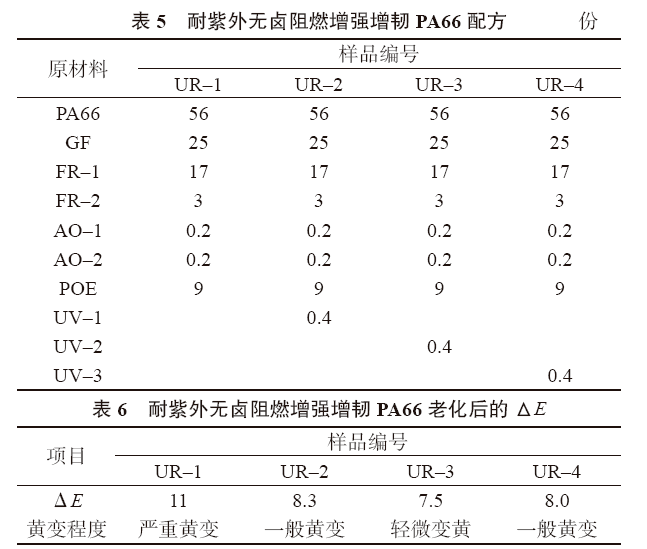

调用多种耐太阳光的紫外线光线的氧化抗氧剂的无卤安全功能好型增加增韧PA66原料见表5，是因为耐太阳光的紫外线光线的氧化抗氧剂的调用量比较少，其对无卤安全功能好型增加增韧PA66的磁学功能相应安全功能好型功能危害较小，耐太阳光的紫外线光线无卤安全功能好型增加增韧PA66的氧化内外的ΔE见表6。

从表6就能够得知，耐UV紫外线线线无卤阻燃剂资料增韧PA66受损后的ΔE发生变化大，未插入耐UV紫外线线线受损隔离剂的UR–1的ΔE为11.0，插入耐UV紫外线线线受损隔离剂的UR–2，UR–3，UR–4的ΔE对较小，对应为8.3，7.5，8.0，在其中UR–3印刷品的上涨率小，下上涨率度为31.8%。

进一步通过FTIR分析发现，老化后，耐紫外无卤阻燃增强增韧PA66的羰基在1 730 cm^-1处随着ΔE的增加面积不断增大。TG分析显示，老化后耐紫外无卤阻燃增强增韧PA66的起始分解温度降低，说明在紫外老化作用下生成的基团诱导材料提前分解。

温馨提示：西安pg电子娱乐游戏app 生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途
