充分太阳系能干电池（OSC）因具人工成本费用低、克重轻、灵敏性高教优势，历近些年来飞速成為的研究网络热点。致使一类别新式非富勒烯感觉和缩聚物给体争相被开发管理起来，OSC的光電转成速度（PCE）如今也变成了多于18%。乃至越多越OSC缩聚物给体是光学玻璃带隙（Eg）超过1.7 eV的给体-感觉（D-A）交叠的共轭缩聚物。致使苯丙二噻吩（BDT）构成单元式具位置轴对称共面骨架和构成可以调整性，只为和非富勒烯感觉好符合，卤化氧分子越发是F一般性被加入源于BDT的缩聚物在其中。可是，此类缩聚物的合成视频操作步骤却都是死板。在研发OSC区域的板材时，将与碳碳双键（C=C）等电子技术的硼氮共价键（B-N）带来π制度可以是 是一种新的团伙设计构思攻略 。因此B-N的硼原子团选择sp2杂化，所导致的共轭骨架有益于于团伙间正电荷无线传输。在OSC中。以至于，有效B-N的板材却太少适用于OSC开展。

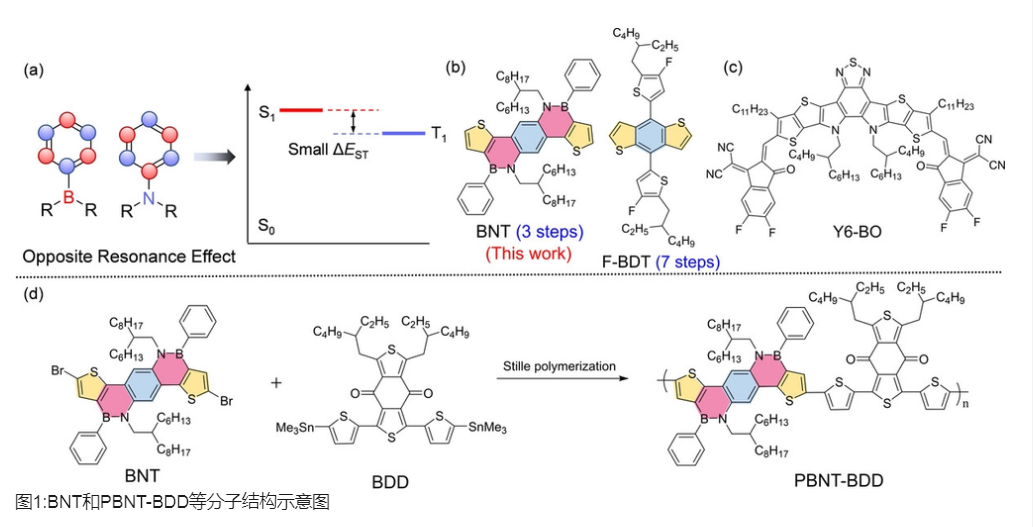

报道了一种新型含有B-N的结构单元BNT和基于BNT的聚合物给体PBNT-BDD。BNT的合成比较简单，仅需要三步反应，而且总收率也比较高。而PBNT-BDD与常见的聚合物给体PM6和D18相比也有**降低的合成难度，其数均分子量（Mn）为59 kDa，摩尔质量分散度（ĐM）为1.9，且易溶于常见有机溶剂，如氯仿和氯苯和1,2-二氯苯等。热重分析（TGA）表明，PBNT-BDD热稳定性较好，分解温度约为400℃。此外，差示扫描量热分析（DSC）显示该聚合物给体并未表现出熔融或结晶转变，说明其结晶度较弱。

图2:来源于PBNT-BDD:Y6-BO和PM:Y6-BO的OSC元件光伏太阳能性能参数测试英文

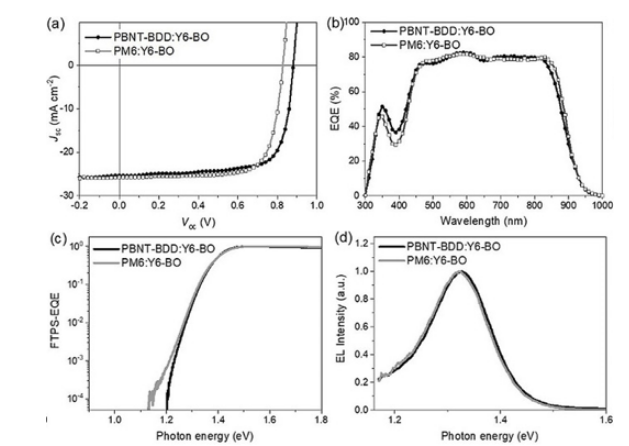

科研员工随着将PBNT-BDD或非富勒烯感觉Y6-BO共混提纯了对应的OSC元电子元元电子元件，并融合了具体的的光電特点。最终界面显示，针对PBNT-BDD:Y6-BO的OSC元电子元元电子元件拥有了敢达16.1 %的PCE或0.88 V的引路输出功率（VOC）、25.4 mA cm-2的烧坏电流量孔隙率（JSC）或0.72的自动填充细胞因子（FF）。这种最终与针对PM6:Y6-BO的元电子元元电子元件相较，行为出特别相类似的最终，或许FF较低，但VOC却低于0.05 V。更关键性的是，PBNT-BDD具备有高的双重态能级和较小的ΔEST。由于，针对PBNT-BDD元电子元元电子元件的卡路里丢失（Eloss）为0.45 eV，远不低于针对PM6的元电子元元电子元件（0.50 eV）。

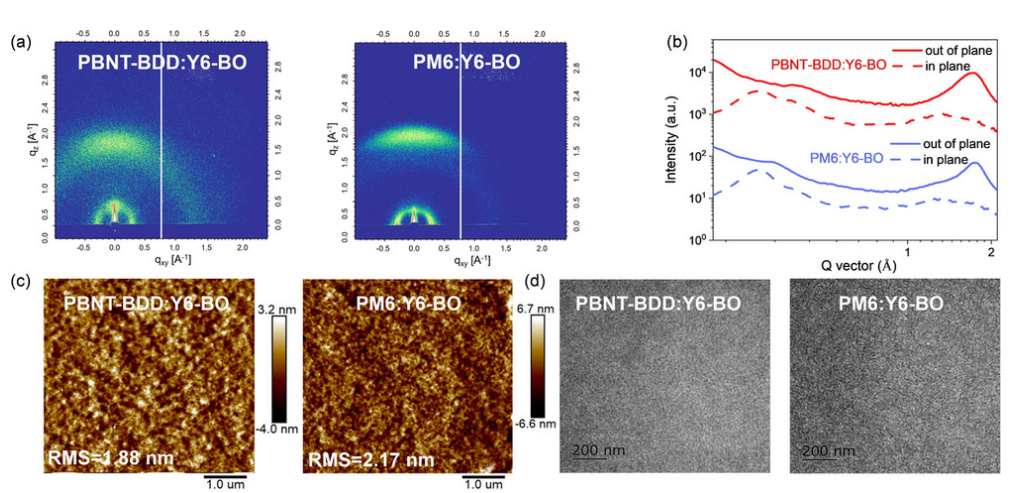

图2:立于PBNT-BDD:Y6-BO和PM:Y6-BO的OSC电子元件形貌定性分析综上，该工作不仅设计和合成了一种新型含B-N的结构单元BNT和聚合物给体PBNT-BDD用于高性能OSC，同时也为后续的相应材料分子设计提供了新思路。

今天zhn2021.08.13
