锌在铝离子流体[MPPip][TFSI]中金Au上的电化学分析物质形成沉积和溶解出来的差别的研究分析近些近些近些年，可電池充电器的锌-气流微型蓄電池的改进方案是近些近些近些年可電池充电器微型蓄電池探究区域的热点事件。根据锌的原则工业电位差差比氢工业的电位差差更负，从水基钛电极质中电磨合锌时，多数是伴根据水的分析。如此，纵使在极佳要求下，其人体脂肪生产率也仅能满足60-70%。不仅而且，钛电极质的甲醛释放性、腐化、钝化碳酸盐层的现身、枝条状结晶体的生成等问题都对光电催化式反复的的不热稳定性分析性发生了负面信息影向。

从而缓解下列情况，提出了施用铁离子液(ILs)算作无机物电解法质。ILs有较高导电率、低水汽压、必不可燃性。除此之外，ILs的电化学分析物质对话框够了宽，能能岩浆岩状那一些没办法从水饱和溶液中岩浆岩状的材料。

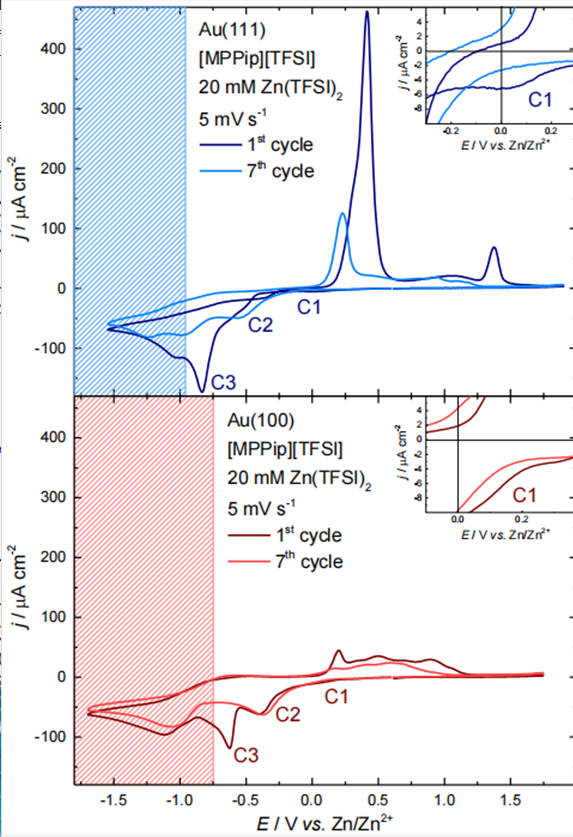

图1. Au(111)和Au(100)与[MPPip][TFSI]和20 mM Zn(TFSI)₂使用的电流量体积-电势线条。

（红色：-1.55 V到1.90 V。黄色：-1.70 V到+1.75 V。）

近些年对锌成型研究分析分析大部分集中点于水和移除剂对其成型层机构和将会枝晶的决定，但很多成型物的默认值的一阶段和体型考量于底材的心得学方法。基本概念此，公司研究分析分析了在IL N-甲基-N-丙基哌啶双（三氟甲磺酰）亚胺([MPPip][TFSI])中，锌在Au(111)和Au(100)上的电化工成型和消融的距离，监测了电极片外观机构对锌成型的默认值的一阶段和将会的枝晶成型的决定。

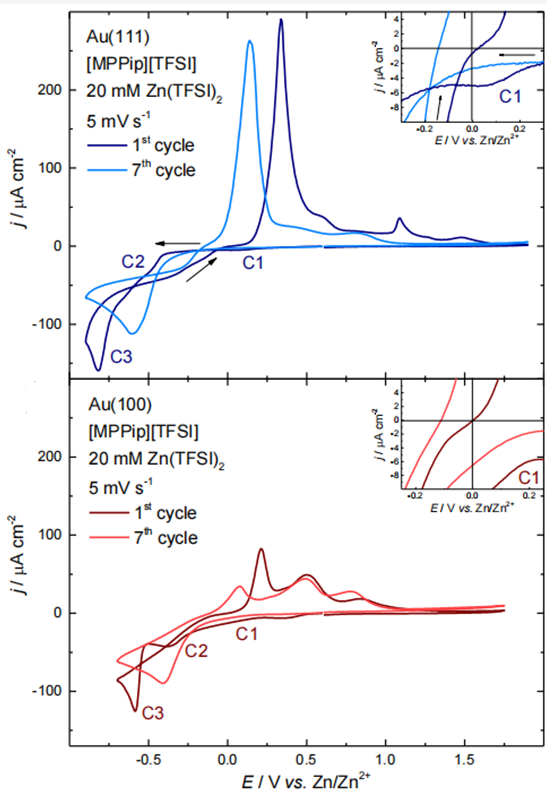

图2. Au(111)和Au(100)与[MPPip][TFSI]和20 mMZn(TFSI)₂触碰的电流量密度计算-电势曲线美。

（蓝色系：-0.90 V到+1.90 V。红颜色：-0.70 V到+1.75 V）

当我们使用重复伏安法拥有了该风险管理体系的电流值体积密度-电势折线。分析一下查出，锌的电基性岩引起[MPPip][TFSI]的负溶解电势的正移。在Au(111)和Au(100)，这种电势被肯定为-0.95 V和-0.75 V，在图1中分发型别用蓝色的和黄色冰冷的阴影写出。将Au(111)的负电势制约提升到-0.90 V，将Au(100)的负电势制约提升到-0.70 V，以除掉钛电极材料质溶解的导致，关察锌的基性岩和剥除（如图已知2）。关察图2与图1的折线，可不可以可以直接看见一系明显的的异同。在两人金电极材料上的三差异的基性岩峰改为了只要有一些基性岩峰，这证实与实践已经时优于，未合并/软化的金面上的使用量缩减了。阳极峰的始点点也悄悄地适当转移了到更负的电势。

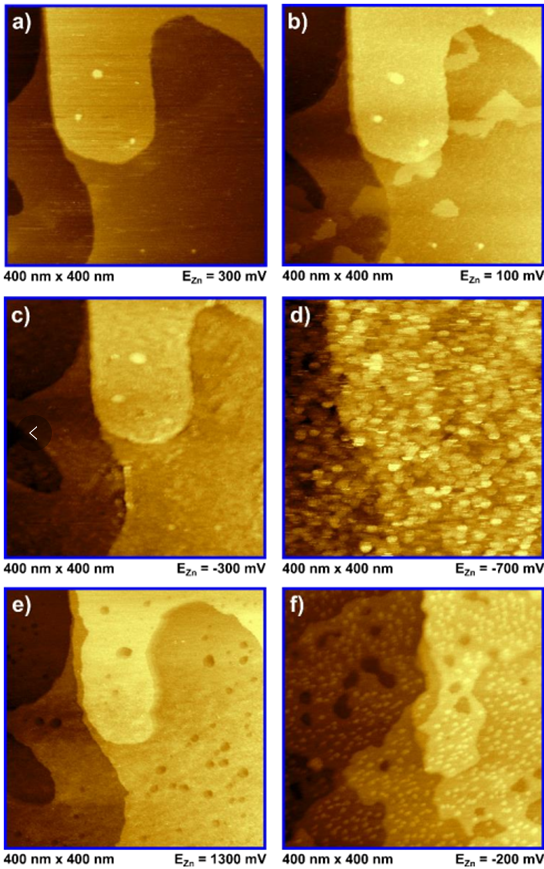

图3. 在[MPPip][TFSI]+20mM Zn(TFSI)₂中的Au(111)的STM画面

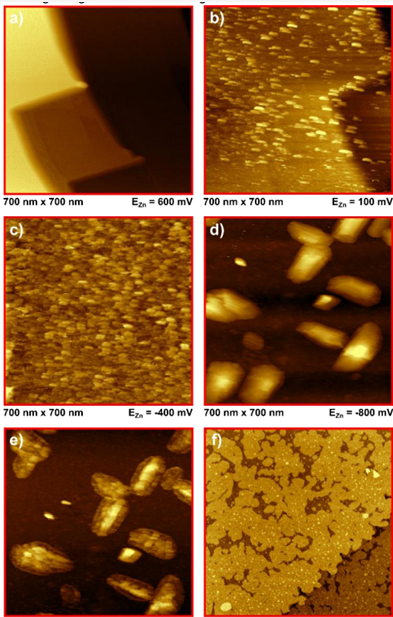

图4. 在[MPPip][TFSI]+20 mM Zn(TFSI)₂中的Au(100)的STM图形

咱们还完成原位复印机扫描铁路隧道电子显微镜(STM)取得了锌在Au(111)和Au(100)上生成沉淀积累物的型式。矛盾律均从低电势開始生成沉淀积累物（图3b和图4b），较慢生成一层锌岛也许截然遍及Au外观层。区别的是，在初期生成沉淀积累物阶段中，Au(111)上生成的锌岛较宽，而Au(100)上生成的锌岛多且高，在Au(100)上也可能留意到大的Zn簇生成。这显示电生成沉淀积累物锌的结晶体学的方向给予区别的Au电极材料外观层的导致。

使用STM来观擦后，利用SEM二次观擦两种方式方式锌沉淀积累的有所差异之处（图5a、b），与Au(100)相对比，Au(111)的锌单单从表面明星比较干硬，这有概率是致使Au(111)的锌沉淀积累进行了团簇。虽说两者镀锌钢管的组成有所差异，沉淀积累活动也有所差异，因为在任意电极材料上有是没有发展枝晶进行的趋势。进一步布置溅射实验英文呈现了两种方式方式锌沉淀积累的表层宽度，Au(100)上的锰钢进一步略厚，这有概率是锌在Au(100)上沉淀积累和脱离工作不可逆转性能力较弱的的原因。

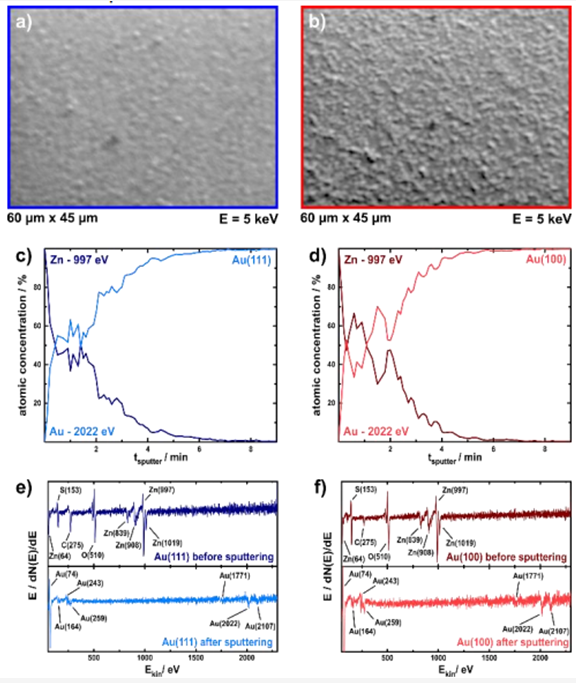

图5. a)和b)Au(111)和Au(100)上锌积累的SEM；

c)和d) 金(111)和金(100)面沉积物锌的宽度分布点溅射实践；

e)和f) 溅射左右表面上的AES光谱仪

结合以上，该深入分析呈现了锌在IL [MPPip][TFSI]中Au(111)和Au(100)上的电普通机械累积和容解的距离，可以求出预期结果：虽然Au多晶硅的纳米线价值取向对锌层空间结构有影响力，但要电解设备质中的需水量稳定较小，则不可能进行枝晶。舒适显示：银川pg电子娱乐游戏app 微生物社会较少司销售的好产品仅用作科研开发，并不能用作人体肌肉和各种行业使用用途
