石墨相氮化碳(g-C3N4) 看做属于大新的铝铁件可看得出光催化氧化剂能够 了目光和理论研究。它是属于立即带隙半导，志向经济条件下高温禁下行带宽度为 2.7 eV 左右侧，而且具备有与碳相关材料相仿的层状积聚形式和 sp2杂化的π共轭電子可带构成，那么 g-C3N4被相信是有有可能当作碳素材的新式的用途功能模块素材,量子点的唯一性结构类型促使了它具备着表面能作用 、量子长宽比作用 、介电限域作用和宏观环境量子隊道作用 ,才能派生出与宏观经济政策机制和微观世界机制各种的低维物性 ,显显现出好多各种区别于经济块体材质的工具电学属性和独性的发光字广告性。
公司给予属于石墨相氮化碳量子点的准备做法，本篇文章将g-C3N4和量子点的优点有哪些紧密结合在一起，制法出石墨相氮化碳量子点（CNQDs）。溶液中具有荧光性质的石墨相氮化碳量子点在给电子体或者供电子体的作用下会发生荧光猝灭，量子点的这种受到光而发生电子转移的现象，使得量子点能够在光转换和相关应用中发挥重要作用，可以与多种材料复合形成异质结催化材料，具有**可观的应用价值。
本**是可以通过下具体步骤来实现了的：
1、称取40g硫脲平滑并排于坩埚底边，将坩埚放入马弗炉中炎热煅烧，煅烧温湿度为500℃，加热带宽3℃/min，煅烧时间间隔为2h，赢得黄绿色粉状（石墨相氮化碳体）；
2、红色固态垃圾冷却后至制冷，将其粉磨平滑，最后放至马弗炉中高的溫度煅烧，煅烧溫度为520℃，不断升温传输速率3℃/min，煅烧事件为2h，得出淡浅黄色块状物质（石墨相氮化碳块状）；
3、取20—100 mg以上所述淡呈黄色块状气体参加30—50ml水或30ml浓氨水，高周波波吸附5—9 h，随后取上面较不规则液态体更改到50ml聚四氟乙稀不起作用釜中，在水热热度180—200度、水热准确时间10-12 h，急冷至恒温就可以了到软件。

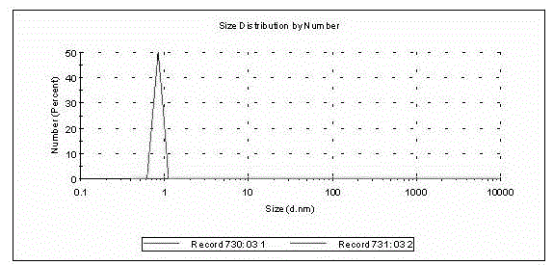

作出制法办法的石墨相氮化碳片取用水量为25-35mg、水热摄氏度为180度或200度、彩超波单一时为5 h。
pg电子娱乐游戏app
微信公众号
官方微信
