实验室根据进行油脂水解法冶备了OvPOSS。以乙稀基三氯硅烷为前置前驱体，在酸的离子液体下，根据进行电离法自动合成了OvPOSS;

本检测以丁二烯基三氯硅烷为主要要反馈物，无水氯化铁、浓硝酸当做催化氧化剂，变压器油醚、二氯甲烷气体、甲醇等为盐溶液，合理利用随便电离法制作而成了OvPOSS。反馈如图甲所示1表达B。

部骤一、取1000 mL的圆底烧瓶为化学不锈钢反应釜，釜底工业原料为20 g无水三氯化铁，再逐个放入12 mL浓硝酸，80 mL甲醇，150 mL石化醚和50 mL二氯丁烷做好反响;混和器以600 r/min的转速比逐渐搅拌设备着。

步骤二、取250 mL的烧杯，成为10 mL氯乙烯基三氯硅烷，再缓缓入驻90mL能源醚，全面攪拌溶解度，打算滴入到1)中的发应釜中:

步骤三、将2)配制好的煤层气醚稀硫酸经由的玻璃棒不知不觉地倒进恒压滴液漏斗中，再经由分液漏斗在9 h球以内保持滴入到反應釜中。于此加聚物刚开始产生溶解反應，油田醚液体待滴入顺利完成后，溶解反應还有实施，须要让其立即做好反應，时刻约为48 h。

步骤四、反应迟钝液凭借细度为300的进行过滤装置芯进行过滤装置，取滤液于分液漏斗中滤液分液，取主层透明液体于烧杯内，向烧杯下载5 g NaCO;和5 gCaCl2固状，接着攪拌12 h,然后再根据也孔径的过滤程序器网过滤程序器，取滤液存用;

步骤五、用平移减压蒸馏仪减压蒸馏滤液，待找到有极富结晶体从母液中挥发时停此减压蒸馏，于此滤液约5 mL，将有机物用水量子秤称出其效果并观察:

步骤六、产物提纯，取适量的二氯甲烷和乙醇的混合溶液对产物进行重结晶，将提纯后的产物进行烘干，然后将产物进行称重，实验制得的产物质量为1.675 g，核算成品率，核算的进行实验成品率为26.90 %。然后将产物进行表征。

八乙烯基笼形倍半硅氧烷(OvPOSS)的OvPOSS的构造与功能定量分析

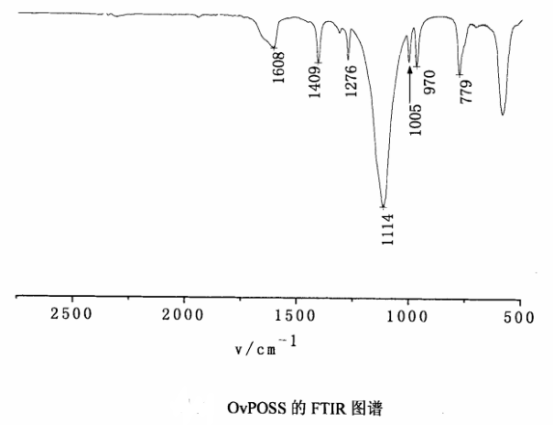

(1) 傅立叶红外光谱分析仪(FTIR)

取极富干燥处理的OvPOSS粉丝与非常干燥的KBr颗粒有效考虑，选取KBr压片制样;食用Bruker总部Vector-33型傅立叶红外光谱分析仪测试仪，设备分别率2cm,扫描机范围内0cm-4500cm

OvPOSS的空间结构与功效概述

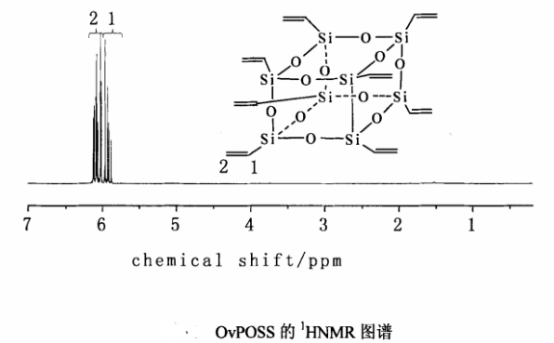

(1) 磁共振检查现象氢谱(HNMR)

将一定量干燥过的OvPOSS粉末放入核磁管中，使用氘代氯仿(CDCl3)作溶剂，内标物为四甲基硅烷(TMS)，测试温度297K。使用AV 400型傅立叶核磁共振波谱仪测试。

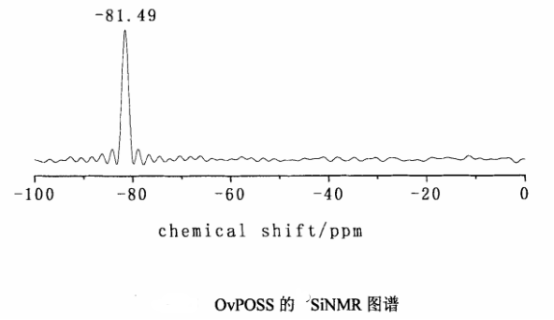

(3) 磁共振检查现象硅谱(siNMR)

将一定量干燥过的OvPOSS粉末放入直径7mm的核磁管中，测试温度300K，使用AV 400 II型固体核磁波谱仪测试。

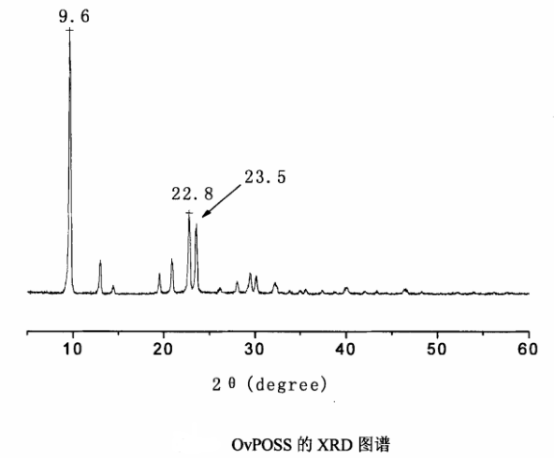

(1) X光谱线衍射(XRD)

将适度缺水的OvPOSS粉末状放进样件室中，利用X电子束衍射仪各种测试，Cu靶Ka(a=0.15406nm)通过扫描拍照器，扫描拍照器时延为0.5°/s，扫描仪范围之内为5°-70°。

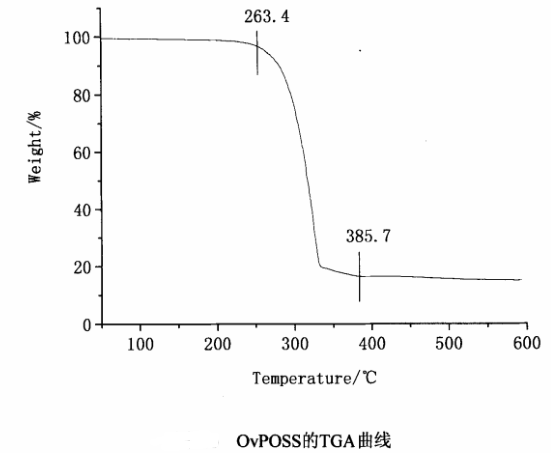

(5)热失重分析(TGA)

称取适量OvPOSS粉末放入坩埚中，25-700C，氮气气氛，升温速率:10°C/min,使用杭州汉泽科技有限公司HCT-2型微机差热夭平测试。

以下是西安pg电子娱乐游戏app 生物笼状聚倍半硅氧烷poss材料**产品：

缩水率甘油醚氧丙基笼状聚倍半硅氧烷

//aimbusinessapps.com/product/36388

甲基丙烯酰氧丙基笼型聚倍半硅氧烷

//aimbusinessapps.com/product/36380

八苯基笼状聚倍半硅氧烷

//aimbusinessapps.com/product/397

八异丁基笼状聚倍半硅氧烷 Octaisobutyl POSS

//aimbusinessapps.com/product/395

一百二十七氟癸基笼状聚倍半硅氧烷poss

//aimbusinessapps.com/product/84604

和谐显示：成都pg电子娱乐游戏app 生物工程科技工司有限工司英文工司生产的的产品仅用作科技创新，不用作人体肌肉和一些商用应用场景axc
