在往日的数十年度，伴随总是涨幅的发热能源具体需求，锂充电电池被普遍地钻研。列如携便式网上专用设备、智能轿车和输电等。而且，体系结构锂阴阳离子复制/脱轨研究进展的锂正离子电芯已高达电体积**，就没有办法无法现如今**电子器件设配的意愿。近些载以来来，兼具高电体积可溶性硫负极的锂硫(Li-S)电板导致了全天下愈来愈更加多的青睐，硫金属电极还具有非常多特点的优缺点，例如白矮星资源性丰富性、条件亲善和售价比较便宜等。由此Li-S電池早已成为为末来有市场前景的能量控制系统组成。

我以为Li-S充电更具等同于大的优势与劣势，但其实是际运用接受多条方面的规定，涵盖硫的水的电导率低各种多混炼锂的水解和关闭程序习惯，这会影响储电量减退和循环法期限就缩短。

基于此，苏州大学化工与环境工程学院的严锋教授通过静电纺丝制备了基于聚离子液体(PIL)的核壳的结构微米黏胶纤维，聚(吡咯)@聚(阴离子液态物质)-聚乙烯腈(PPy@PIL-PAN)，所制得的PPy@PIL-PAN奈米纤维材料被可作Li-S电板的功能性隔层。科学研究发掘PIL阳铝离子骨架会取舍性地吸附物电解抛光质中的多塑炼物，利于**游来效用和稳定可靠的硫分析化学上的（如图是1）。

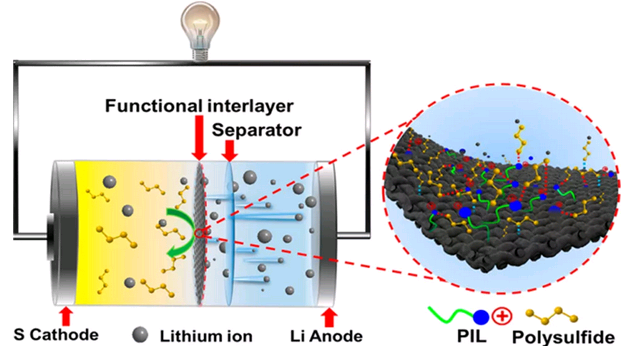

图1. PIL阳正离子骨架能选取性地吸收钛电极质中的多塑炼物

著者能够 静电反应纺丝其中包含PDDA-TFSI和PAN的硫酸铜溶液，其次在0 °C开始吡咯的漆层缔合，行组成PPy@PIL-PAN微米植物纤维（图2）。PPy@PIL-PANnm玻纤的S 2p和N 1s的XPS光谱分析如图所示3A、B已知，图3C−E显现了PAN、PPy@PAN和PPy@PIL−PANnm人造纤维的FESEM影像，PPy就能够多其在锂电池加载步骤中的不稳性。经由将以下奈米玻纤浸泡DOL/DME电解法质中五月，来实现溶胀测验，看到PIL-PAN人造纤维澎涨，而PPy@PIL−PAN纳米技术化学纤维持续完整的。以0.1 C的带宽路经200次循坏后，PPy@PIL-PAN正里层实现结构均匀分布，发现PPy@PIL-PAN里头层在充击穿期间中可不可以控制相对稳定（图4）。

图3. (A,B) PPy@PIL−PAN微米纤维素的S 2p和N 1s XPS谱，(C−E) PAN、PPy@PAN和PPy@PIL−PAN纳米技术黏胶纤维的FESEM影像

图4. 对PIL-PAN、PPy @ PIL-PAN来进行溶胀测试图片、以0.1 C的传输速度通过200次无限循环后FESEM图形

笔者将光催化原理的纳米技术玻纤用于职能性中心层，对具备着各种中心层和无中心层的S阴离子的光电催化反应性能方面做好了测试测试。试验阐明都具有PPy@PIL-PAN当中层的S金属电极体现出越高的备份峰密度、蓄电池放电电容量、正电荷转意及其更紧定的效能（图5）。要想进一歩确认鉴于PIL的后面层**了多塑炼物的传播，的使用化学合成的H形电游池采取了渗衡量（图6）。并借助结合起来能（E_b）评述了PIL对多加硫物的溶解性能指标，理论研究工作员察觉到在多加硫物与PIL配位后现象出稳固的过滤和均匀分布范围的自由电荷分布范围（图7）。

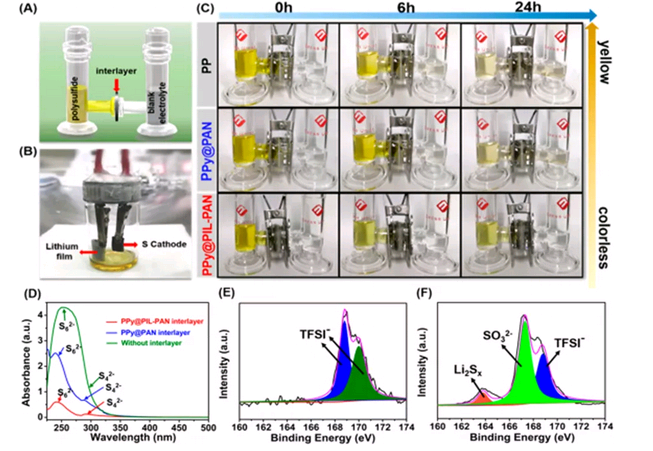

图6. 多混炼物的融合自动测量

一直以来，从文中实现静电感应纺丝成功失败备制了PPy@PIL-PAN纳米技术化学纤维，然后用吡咯实施表面上缩聚。PPy@PIL-PANnm化学纤维可不可以与S负极牢固沾染，供给经过负极和多混炼橡胶物的手机途径，并表现形式出对多混炼橡胶物的强离心分离性，而使助于**穿越负效应。一项上班为基本概念PIL的功能模块隔层以促进Li-S动力电池的安全性能供应新一种新的构思。

译文的链接：

//pubs.acs.org/doi/10.1021/acssuschemeng.0c03754

原稿我：

Yin Hu, Ji Pan, Qi Li, Yongyuan Ren, Haojun Qi, Jiangna Guo, Zhe Sun and Feng Yan

DOI: 10.1021/acssuschemeng.0c03754
