TADF发光材料DPyPm-PXZ和PyPmPm-PXZ，D-Spacer-A结构的TADF发光材料DMAC-o-TRZ的设计合成

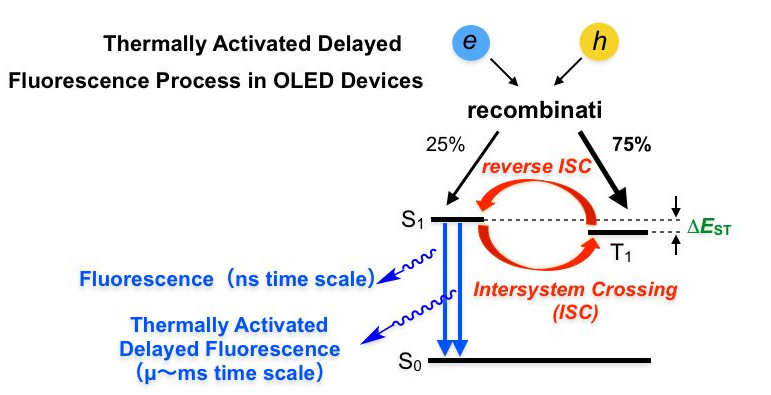

TADF材料可以算是继荧光材料和贵金属磷光材料之后发展起来的纯有机结构的延迟荧光材料,其特征在于较小的单重态——三重态能隙,以及温度正依赖。

对于TADF发光材料TmPy-Ph-PXZ进行进一步的修饰,我们制备得到了两个新型TADF发光材料DPyPm-PXZ和PyPmPm-PXZ。

1.基于一致的D-π-A结构,它们的单分子光物理与电化学性质表现出相似性;并且伴随着A片段拉电子能力的逐渐增强,它们的分子内电荷转移(CT)吸收与发射峰均较TmPy-Ph-PXZ表现出明显的红移。

根据两种原子核在多晶硅壮态下的原子核间互相效用的探究,我们公司发觉二者也都可以建成接连、秩序的原子核间氢键效用。接连、秩序的原子核间硬性的结构能控制缩减原子核内、原子核间的非电磁反射跃迁全过程,关键在于提生涂料的电磁反射跃迁率。

因此TADF发光材料DPyPm-PXZ和PyPmPm-PXZ的非掺杂OLED器件实现了**的橙、红光发射,它们发射峰的波长、CIE坐标分别达到了 576nm和596nm、(0.50,0.49)和(0.56,0.44);他们的EQE达到了 1 8.8%和1 1.3%,且器件均表现出**的效率滚降。这些结果表明连续、有序的分子间氢键作用可以****橙、红光的非辐射跃迁,有利于发展橙、红光的**非掺杂TADF发光材料。

2.通过引入二苯醚间隔基团(Spacer)来****分子内电荷转移过程,设计并合成了新型D-Spacer-A结构的TADF发光材料DMAC-o-TRZ。当DMAC-o-TRZ处于单分子分散态时,分子主要表现为稳定的片段局域激发态特性;而随着DMAC-o-TRZ的浓度逐渐增加,分子间电荷转移过程逐渐成为主宰。

氧团伙间正电荷迁移过程中不止塑造了高氨水浓度值DMAC-o-TRZ体系建设TADF基本特征,所以应该****氧团伙聚积引致的氨水浓度值猝灭负效应。为此源于DMAC-o-TRZ的OLED元器件的速率呈出与夹杂氧化还原电位**的关联性。当不同为以5 wt%、42 wt%夹杂和非夹杂的DMAC-o-TRZpet薄膜充当变色层时,有效配件的**EQE不同为为3.0%、15.5%和14.7%。非添加OLED配件在1000 cdm-2的饱和度下,CE、PE和EQE仍提高了 30.0cd A-1、21.2 1m W-1和11.3%。这么多后果均说明选择D-Spacer-A结构的建立兼备团伙间电荷量转出基本特性的复合型出现发亮字广告装修用料是经济发展高稳定性非参杂OLED出现发亮字广告装修用料的一个比较简单、必须的技巧。

上海pg电子娱乐游戏app 生物学科技产业有限集团集团带来了塑料加上物，热解锁卡顿荧光(TADF)产品，汇聚地成脂性卡顿荧光（AIDF）产品，汇聚地成脂性会亮AIE资料的定制化其中包含手性螺碳的新技术电子为了满足电子时代发展的需求，给体段落(R/S)-PMAcTADF发光字广告异构体(R/S)-TTR-PMAc红光热促活时间延迟荧光(TADF)的原材料(2T-BP-2P)三苯胺类网络给体产品TAPC、TCTA、Tris-PC小原子方食材t-BuCz-m-NPBITADF发光字资料t-BuCz-m-2NPBI因为氨基硼烷类无机化合物双正负主导BCzBMes双正负蓝光磷光行为主体材质有机化合物2CzPm,2TCzPm,2BFCzPm和2BFCzTrz双正负极蓝光磷光结构性相关材料有机化合物2CzPy，2TCzPy2BFCzPy，2PxzPy和2PBCzPyTADF素材DMAC-DPS用作蓝光闪光素材激基符合物CDBP:PO-T2T当作蓝光会发光用料TADF板材SpiroAC-TRZ2,7-DACR-POSO2相关材料ACR-DPTX、ACR-SATX、ACR-SXTX和ACR-SFTX的原材料新式多环芳烃类化合物3,6,11,14-四苯基二苯并[g,p](?)(TPDBC)双螺及螺桨烷构成的单质—TPA、Cz、SF及SO创新螺环空间结构无机化合物SDBSOD-A型整体素材P01TPA、P02TPA及其2POTPA咔唑研究物CNPhCz和DCNPhCz主原料MeAcPhCN、PhAcPhCN和MeAcPyCNPHOLED整体用料(DPS和DPG)双正负无机化合物(CNTPA-CZ,CNTPA-PX和CNTPA-PTZ)热活性推迟了荧光(TADF)用料BPCN-Cz2Ph

舒心警告：仅采用科研开发，无法采用人休實驗！彩色哥zhn2022.01.12
