具有杂化局域-电荷转移激发态性质的双极性主体材料2Cz-TAZ-2Cz和3Cz-TAZ-3Cz的光电性质

针对于绿光和蓝光PhOLEDs来说,红光由于其高的分子极性、窄的光学带隙以及长的激子寿命,其器件roll-off更为严重。基于此,以1,2,4-三氮唑为受体,咔唑为给体,设计并合成了两种具有杂化局域-电荷转移激发态(Hybrid locally-electron and charge-transfer,HLCT)性质的双极性主体材料,受体1,2,4-三氮唑与给体咔唑的C2-位相连得到2,2'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9-苯基-9H-二咔唑)(2Cz-TAZ-2Cz),受体1,2,4-三氮唑与给体咔唑的C3-位相连得到3,3'-((5(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9-苯基-9H-二咔唑)(3Cz-TAZ-3Cz)。2Cz-TAZ-2Cz和3Cz-TAZ-3Cz具有**的热稳定性,其热分解温度(T_d)分别为457和432℃。

与**的主体材料CBP相比,2Cz-TAZ-2Cz具有更好的双极性载流子传输特性。2Cz-TAZ-2Cz和3Cz-TAZ-3Cz的E_T分别为2.66和2.65 eV。

以2Cz-TAZ-2Cz或3Cz-TAZ-3Cz主体和Ir(piq)_2acac为客体制备的红色磷光器件实现了高的性能。

基于2Cz-TAZ-2Cz的优化器件同时实现了**率和非常小的效率滚降。

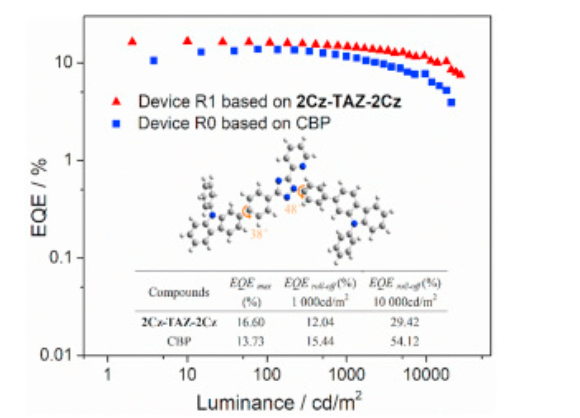

电流大小能力和EQE各达到了12.4 cd/A和16.6%,在透明度为1000 cd/m~2和10000 cd/m~2时EQE各仅上升了12.0%和29.4%,远远超过应用场景CBP的电子元配件及短期简讯的以Ir(piq)_2acac为客体的红光电子元配件。

杭州pg电子娱乐游戏app 海洋生物高新科技较少我司给予轻金属配合物，热提高延期荧光(TADF)原村料，聚在一起诱惑延期荧光（AIDF）原村料，聚在一起诱惑发光字广告AIE原村料的制定人工享有聚合帮助导弹(AIE)形态的最新科技TADF原子核SBF-BP-DMAC手性TADF聚合反应物(R,R)-/(S,S)-pTpAcDPS(R,R)-/(S,S)-pTpAcBP3′,5-二(9H-咔唑-9-基)-[1,1′-联苯]-3-碳腈（mCBP-CN）双[2-(二苯基膦基)苯基]醚钝化物（DPEPO）两大二苯砜TADF氧分子A1-D1TADF原子A2-D1MR-TADF团伙：QAO、QPO和QP3OMR-TADF单质DABNA-1荧光导弹体BCC-TPTA蓝光CP-TADF分子式P-BPCZ4(R/S)-P-BPCZ4TADF合金巧妙的框架食材（Spiro-MOF-1）2,4,6-三苯基-1,3,5-三嗪(TRZ)-p-ACRSATRZ-m-ACRSA的TADF村料兼备TADF物理性质的新型的有机染料碳原子DCF-BXJTspiroS-TRZ 白色TADF闪光素材TspiroF-TRZ 绿色TADF村料CDBP/PO-T2T,mCP/PO-T2Tm-CBP/PO-T2T浪漫表明：仅在科研项目笔者zhn2022.01.12
