MR-TADF材料:有机硼氮蓝光发射体DABNA-1,DABNA-2,t-DABNA,v-DABNA的研究进展

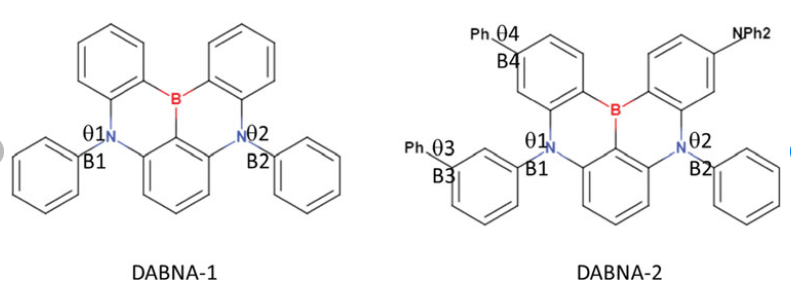

科研人员报道了蓝色发光化合物DABNA-1和DABNA-2(λPL分别为460和469 nm),在1 wt%mCBP中分别显示88%和90%的非常高的ΦPL。
等等释放出器被集成型到有机质放光电感(OLED)中,其显现出至关好的外界量子速度(EQEmax),差别为13.2%和20.2%。尽管OLED显示出非常大的效率衰减,并且没有达到1000 cd m的亮度−尽管如此,DABNA-2仍然是**报告的最**的深蓝色排放源之一,其国际委员会(CIE)坐标为(0.12,0.13)。
根据DABNA-1构建C3对称衍生物TABNA(最初命名为2,为清晰起见重命名)同样显示出0.21 eV的类似小ΔEST,以及1 wt%PMMA薄膜中54%的合理ΦPL;然而,发射中不希望的蓝移(λPL=399 nm)再次导致没有制造器件。

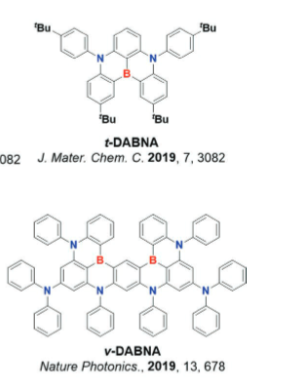

战胜简短的正轨图,我在自旋参量标度二阶相似交叉耦合团簇(SCS-CC2)按理来说水平方向上依托于髙度涉及的量子耐腐蚀估算声明书,DABNA-1和TABNA在T1和S1促进态下均提示 出短程自由电荷迁移,这时其ΔEST较小的缘由,还持续空穴和网上波数学函数内必要性的叠加,以绝对不大的自由振荡标准最近提出了另一种提**率的方法,其中DABNA-1的叔丁基类似物t-DABNA(λPL=445)与辅助TADF掺杂剂DMAC-DPS一起使用。与没有辅助掺杂的OLED相比,在辅助掺杂器件中观察到10个EQEmax值从25.1%提高到31.4%。在100 cd m处的EQE处,也观察到**提高的效率滚降−与未使用辅助掺杂剂的装置中的76%相比,辅助掺杂剂装置中的2仅减少了13%。Hatakeyama及其同事11最近报道了一种用周边二苯胺(v-DABNA)修饰的含B/N的五苯。报告中的深蓝色设备在100 cd m时表现出出色的EQEmax和**的滚降效率−CIE为(0.12,0.11)时,分别为34.4%和5%(EQE100=32.8%)。
温馨提示:仅用于科研
