在从前几年内,因为蓝光和绿光的TADF-OLED器材就早在可达了30%的外量子转化率(External Quantum Efficiency,EQE),可能有的器材基本特征就远超磷光器材的情况。因为,要求成分设计创新电子电子元件电子元件感觉,能够 建立多种电子电子元件电子元件给体来调整其原子成分与光物理防御基本特征来获得了**的OLED器材的能。

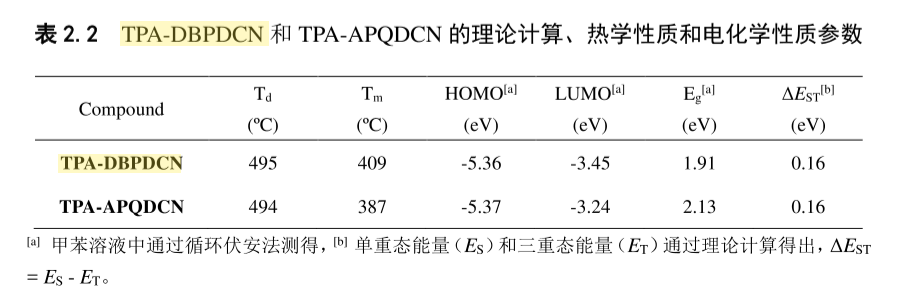

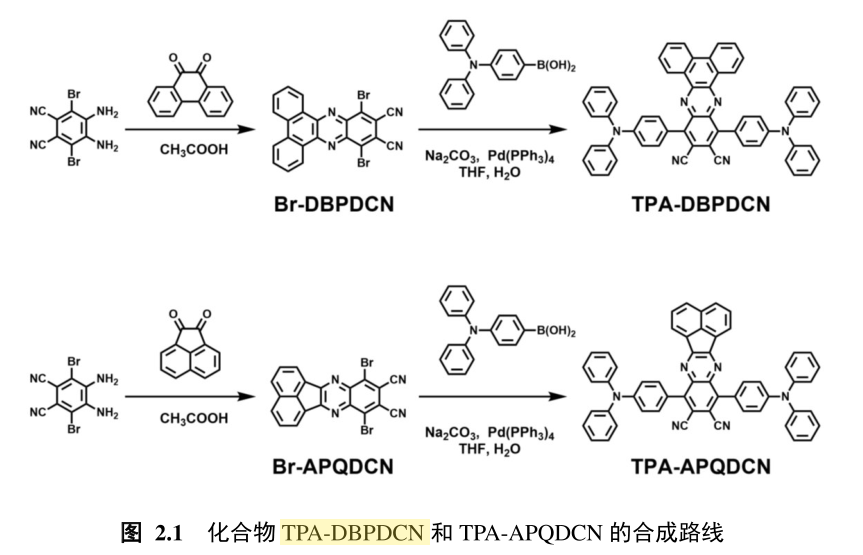

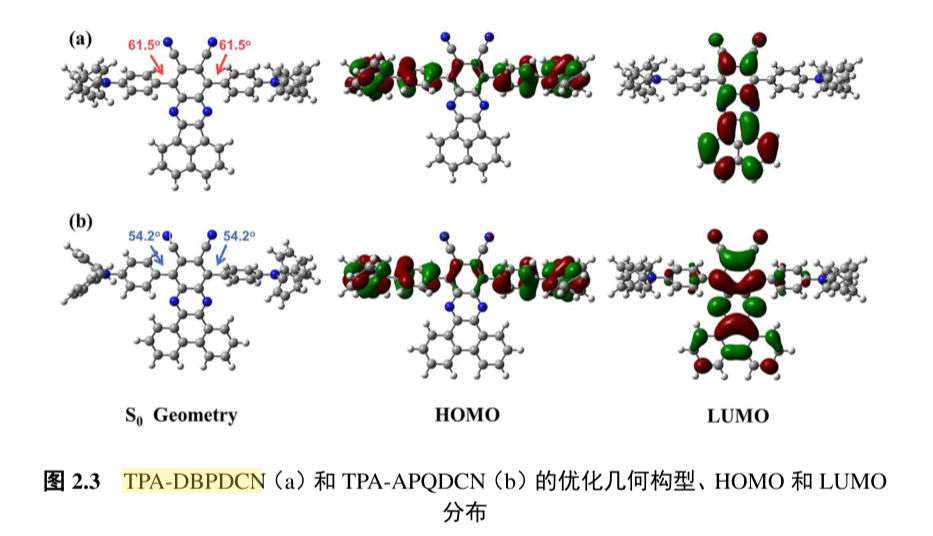

基于喹喔啉衍生物电子受体设计的**热活化延迟荧光材料体系,具体内容如下:在**章中,采用三苯胺作为电子给体、二氰基取代喹喔啉作为的电子受体,设计并合成了两个“十字”型D-A-D结构橙红光到红光TADF材料TPA-APQDCN和TPA-DBPDCN。

基于这两个材料制备了不同掺杂浓度的器件,它们的较优掺杂浓度都是10 wt%,其中TPA-DBPDCN为客体制备的掺杂器件电致发光峰位为648 nm,CIE色坐标为(0.66,0.32),是标准的红光发射。其EQE_(max)为13.0%,CE_(max)为6.3 cd A~(-1),PE_(max)为5.5 lm W~(-1),但是在高电流密度条件下,表现出了严重的效率滚降,在1000 cd m~(-2)的亮度时,器件的EQE只有1.1%。

TPA-APQDCN的掺杂器件电致发光峰位为610 nm,CIE色坐标为(0.59,0.41),是橙红光发射。TPA-APQDCN掺杂器件的效率达到了目前已知报道的橙红光TADF器件高水平,其EQE_(max)超过30%达到了31.3%,相应的CE_(max)为49.8 cd A~(-1),PE_(max)为59.0 lm W~(-1)。

相同的的,在高直流电压规格必要条件下症状出了较为严重的效应滚降,在1000 cd m~(-2)的饱和度时,元器件封装的EQE必须2.7%。

成都pg电子娱乐游戏app 动物技术有限制的工厂出示塑料听取物，热刺激推迟荧光(TADF)用料，集中引导推迟荧光（AIDF）用料，集中引导变色AIE用料的私人订制聚合D-A指标体系的蓝光原料PPI-2FPh、PPI-PO和PPI-TRZ手机传送物料ET-1和ET-23-(3-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-1,10-菲啰啉(TRZ-m-Phen)TADF产品CO-1和CO-2菲并咪唑—萘并噻二唑—三苯胺不对的称给多巴胺受体物料PINzTPA菲并咪唑—氰基替代苯并噻二唑给蛋白激酶涂料PIBzPCN菲并咪唑—氰基充当蒽的板材PIAnCN有机物电致出现发亮装修材料TPAAnTrz和DPAAnTrz蓝绿光的可挥发电致放光相关材料3CzAnTrz、pCzAnTrz和m CzAnTrz天蓝色光的有机物电致闪光的原材料3CzAnPyCN和pCzAnPyCN蓝光的充分电致带光涂料3CzAnBzt和pCzAnBzt深蓝光的有机质电致带光村料m CzAnBzt和m2CzAnBztTADF分子式BDT-An、BDT-2An和BDT-4An (n=1、2)线型的红光热纯化延长荧光(TADF)分子结构hNAI-PMSBATRZ-1SO2,TRZ-2SO2和TRZ-3SO2TPA-DMAC、TPA-PXZ和TPB-PXZTPA-PXZ:PO-T2TTPA-PXZ:B3PYMPMTPA-PXZ:B4PYMPM有效咔唑基团和苯并咪唑基团的9，10-二苯基蒽研究物白色变色材质，CAC，BAB和BACTADF原材料，1CN24Cz，1CN35 Cz和13CN46Cz白色热纯化延时荧光原料,DTC-pBPSB和DTC-mBPSBNI-2-PhTPA化学物质热活性荧光大分子ACR-BPSBPTAB基的D-A型原子CzDPADMACPXZ3,5-DAcr-BIPN和3,5-DAcr-BP

温馨提示：仅用于科研

网编zhn2022.01.15
