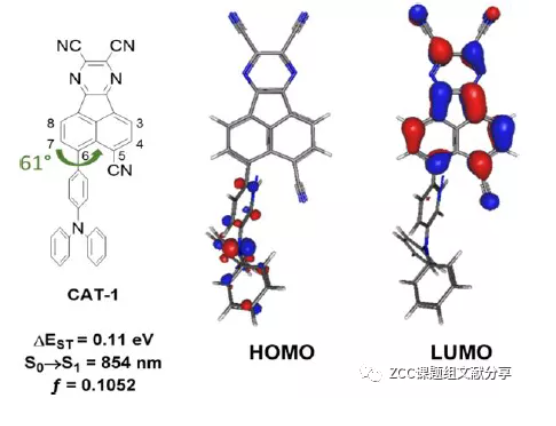

作者设计了一个简单结构的分子CAT-1，在APDC-DTPA分子的基础上用拉电子的CN基团来替换了其中一个供体。对比APDC-DTPA分子，它具有更加稳定的ICT状态，**的提升了受体强度，从而获得了一个巨大的红移。这与作者的DFT/TD-DFT (B3LYP/6-31G*)计算结果吻合。

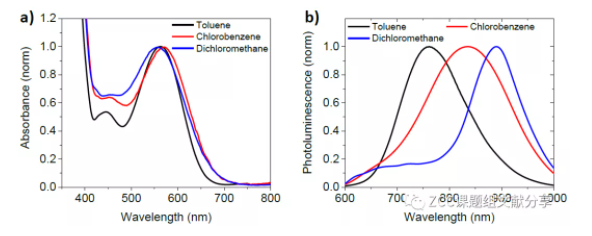

作者分别在稀溶液、掺杂蒸发膜以及由热蒸发和滴铸制成的均匀膜中研究了CAT-1的光物理性质。对比在甲苯、氯苯和二氯甲烷溶液中的发射发现明显的正溶剂化显色，在甲苯（λmax=770nm）和二氯甲烷（λmax=900nm）中的发射红移了130nm，远大于APDC-DTPA，通过这样的对比体现在没有聚集情况下该设计策略的**。

在将wt 10% CAT-1夹杂着进CBP,在实验报告中发掘室温越高（10~292K），超时荧光生命周期越长。并且，在氢气的出现的着下，其荧光屈服强度出现的着**的淬灭。小说家还使用在温度过低荧光及磷光光谱图的数值求算了△EST=0.04eV。此类均证明怎么写了CAT-1的热刺激超时荧光基本特性。并且，在延长CBP中CAT-1的质理结果时还发掘，其释放出主吸光度也在不断增强，量子工作速度却在削减，说明确CAT-1光致有光主吸光度和量子工作速度直接出现的着着种平衡点。论述者还使用了了一系列电致带光的实践，研究其做OLED产品表面使用性能。纯CAT-1在做平均蒸馏膜的电致带光光的吸光度达标904nm, 整个光的吸光度不小于此之前所宣传报道的很多TADF产品，比传统文化荧光功率功率器件和磷光功率功率器件更具有有竞争者力。长光波吸光度热更改密码延时荧光村料的制定中，普通营销策略中若干供体的注入对於试射红移的后果很粗，会不会新增了制成的有难度层度，因而该焦点于单一款 供体蛋白激酶的D-A体系中，抓好蛋白激酶的力度来高于一款 比较大的红移效果好。然而，对於长光波吸光度空间的量子质量低的原因，小说家相信能否完成融合一款 更刚度的供体，来变少碳原子集中所致的淬灭。某项运行制定出了了款 前所并未大试射光波吸光度的TADF村料，为今后TADF村料的制定出具了了种新的一个构想。译文外部链接：//pubs.acs.org/doi/10.1021/jacs.9b09323原稿收录：DOI：10.1021/jacs.9b09323

西安pg电子娱乐游戏app 生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成

有强共轭组成部分的绿色健康出现发亮TADF整合物(COPO2)TADF整合物（HOMO、COP-50、COP-10）共轭缔合物PAPCC和PAPTCBDPA型TADF聚苯胺物的设置聚合ATD-Br2共轭缔合物PCzATDx（x体现ATD單元的摩尔含水量）具备有与众不同TADF单元测试的共轭配位聚苯胺PCzAPTxTADF共轭整合物PABPC共轭聚合反应物（PCzA3PyB、PCzAB2Py和PCzAB3Py）BDPA-TADF配位高聚物 (PFSOTTx)BDPA型共轭配位聚苯胺PCzDPTx具备有比较敏感正交构型的供体和蛋白激酶的充分共轭高分子化合物物ASFCN环保发光字的TADF缔合物P(DMAC-Cp)P(DMTRZ-Cp)聚合反应物侧链TADF缔合物PFDMPE-R01到PFDMPE-R10红光TADF整合物（PCzDMPE-R03到PCzDMPE-R10）TADF单园(PXZ-Pm-MeOCz)深紫色TADF聚合反应物9,9-二甲基-10-苯基吖啶 (BDMAc)深蓝色TADF缩聚物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20DMAC-CNQFDMAC-CNQ贴心表示：仅用做科技创新小编我zhn2022.01.20
