AIE-TADF分子（ICz-DPS和ICz-BP）的设计合成以及相关发光性质介绍

科学研究技术人员适宜通过的空间位阻和弱大氧大原子结构间/大氧大原子结构内完美间的功效完成了AIE-TADF大氧大原子结构的设计构思。大的偏移构型可能**地阻碍π-π密实累积，于是行成AIE滞后效应。弱的大氧大原子结构间完美间的功效可能减弱大氧大原子结构的钢度以才能减少非光辐射危害跃迁。再者，适宜应用大氧大原子结构内π-π累积有善于于加强给体和感觉互相的电势传递，推动系间窜越（ICT），减弱大氧大原子结构的钢度，于是提供大氧大原子结构的荧光量子成品率（ΦPL）。苯基π-桥可能调整给体/感觉偏移角以调低前线大氧大原子结构组件（FMO）划分，具有着的同时刷快大光辐射危害衰减率和小单线态与二线态能级差（ΔEST）。

通过DFT/DFT-TD方法在B3LYP/6–31G*上优化了分子的基态并计算了分子的前线轨道和能级，如图1。由于吲哚[2,3-a]咔唑的大刚性平面和空间位阻，两种分子的都显示出高度扭曲的结构。

对于ICz-DPS和ICz-BP，两个材料在11/12位置的吲哚[2,3-a]咔唑平面和苯基π-桥之间的二面角分别为75.1º/71.6º和73.5º/72.9º，**了分子轨道的重叠，这有利于分离前线轨道和减少电子耦合。

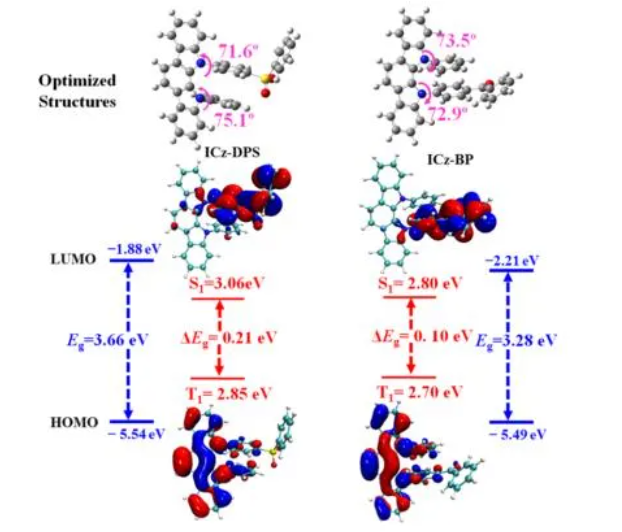

 图1计算得到的ICz-DPS和ICz-BP的几何结构、前沿分子轨道和能级。



两种分子的紫外-可见吸收光谱、荧光发射光谱及低温下的磷光光谱如图2所示。通过计算得到ICz-DPS和 ICz-BP的S1态分别为3.10 和 2.92 eV，T1态分别2.88 和 2.83 eV， 因此ΔEST 分别为0.22 和 0.09 eV。

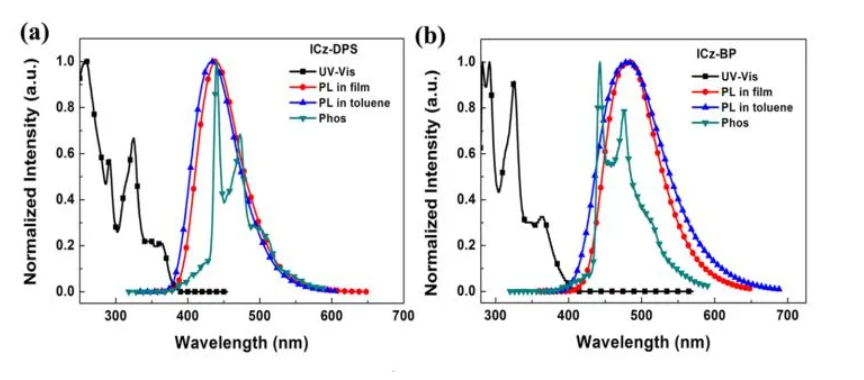

图2 (a) ICz-DPS和(b) ICz-BP 的UV-vis吸收光谱（甲苯溶液）、荧光光谱（甲苯溶液和薄膜）及77K下的磷光光谱。



如图3所示，在纯THF溶液中，ICz DPS和ICz BP分别表现出相对较弱的深蓝色发射（440和403 nm）。在水含量（fw）小于60%的混合物中，两种材料的PL强度迅速减弱，同时发射峰红移，这是由扭转分子内电荷转移（TICT）引起的发射特性。

相反，当fw>60%时，ICz-DPS和ICz-BP的荧光强度**增加，发射峰蓝移。

ICz-DPS和ICz-BP的AIE性能可能来自它们扭曲的分子构型，在一定程度上阻止了分子间π−π堆积。由于AIE的性质，分子间的运动可以限制在聚集态，从而导致非辐射跃迁被**。

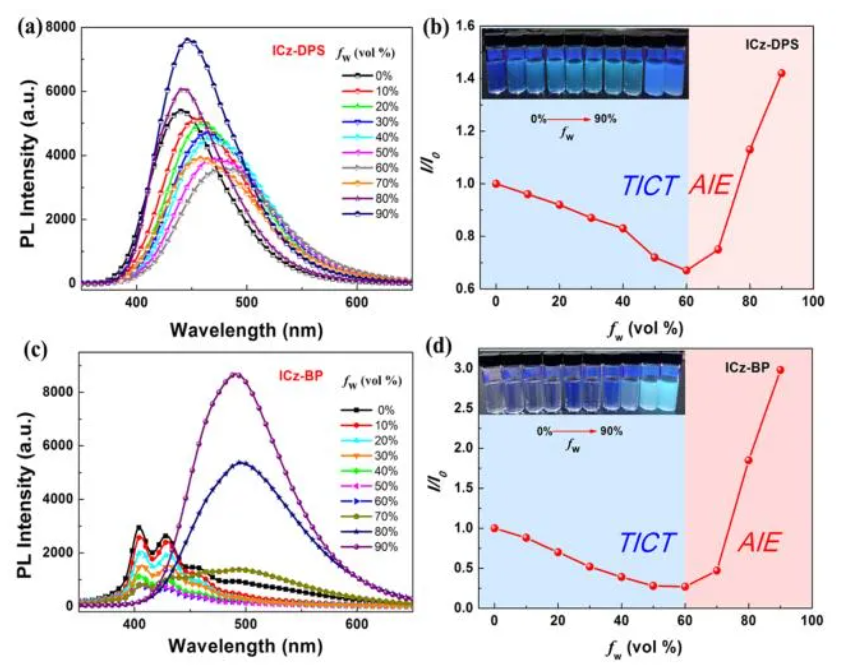

图3 室温下（a）ICz-DPS和（c）ICz-BP在THF/水混合物（10μM）中的PL光谱，含水率（f w=0-90%）。

（b）ICz-DPS和（d）ICz-BP的PL峰与fw的曲线图；插图：f w=0−90% ICz DPS和ICz BP的图像，在紫外线照射下（365 nm）拍摄。

陕西pg电子娱乐游戏app 生物技术科枝局限集团提拱金属材质紧密配合物，热刺激推迟了荧光(TADF)物料，涌入促进推迟了荧光（AIDF）物料，涌入促进出现发亮AIE物料的来样加工镶嵌

红光TADF大分子   Da-CNBPzAc-CNBPzDa-CNBQxAc-CNBQx

区域带电粒子更换型TADF分子式（TSCT）XPTXCTXtBuCTB-OCzB-OTCAc3TRZ3TAc3TRZ3

TADF团伙Cz-TRZ1-4Cz-TRZ1Cz-TRZ2Cz-TRZ3Cz-TRZ4

溫馨显示信息：仅用到科研工作今天zhn2022.01.22
