石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

采用酞菁铁(FePc)粉体和石墨烯(G)共研磨然应法制备了G/FePc 复合材料，研究G对FePc耐热性能和吸波性能的影响。采用SEM和XPS表征了GCPc复合材料的表面形貌和G与FePc之间的相互作用，结果发现，酞菁铁(FePc)均匀地吸附于G片层表面，且周华后形成了层状结构，从而改善了G/FePc复合材料的耐热性能和吸波性能。

科研人员进--步通过TGA和矢量网络分析方法研究了不同G添加量对G/FePc复合材料的耐热性能和电磁性能的影响，并对G/FePc复合材料不同厚度的吸波性能进行了模拟分析。结果表明，G/FePc复合材料的耐热性能和吸波性能均随着G含量的增抓而提高，当G添加量为5%(质量比)时，G/FePc复合材料在1000°C热解残留率达到62.2%，在3.5mn厚度下**反射损耗达到-30.50dB,反射损耗小于一195的带宽为1.38GHz,具有优良的耐热性能和吸波性能。

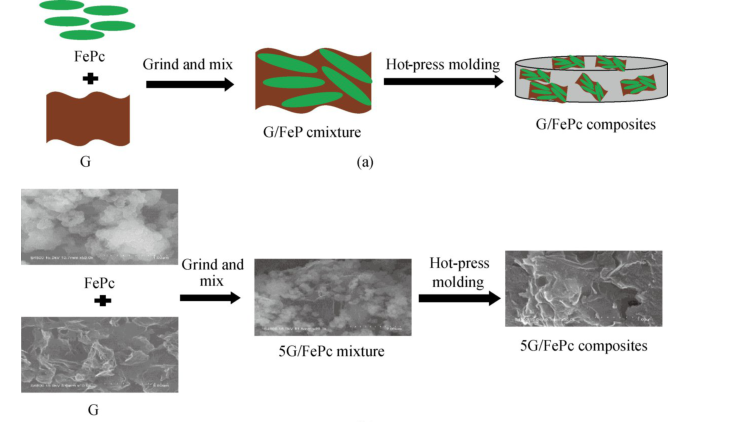

采用溶剂法制备了酞菁铁(FePc)预聚体粉体，然后与不同比例石墨烯(G)共研磨，热压法制备了具有良好吸波性能的G/FePc复合材料，并研究了其结构与吸波性能。

通过SEM、XPS表征发现，酞菁铁(FePc颗粒通过π-π相互作用，吸附于G片层表面，从而赋予G/FePc复合材料优良的耐热性能、介电性能和吸波性能。

由于G加量的增高，G/FePc混合的原用料的电磁感应波全射线消耗的资金和**吸附频宽会有从而提高。G加量为5%时，5G/FePc 混合的原用料的1 000°C热解使用量率超过62.17%，在3.5 mm壁厚下**全射线消耗的资金超过一30.50dB,在一10dB下例的**吸附频宽达1. 38 GHz。

石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

产于：上海含量：99%应用：仅中用科研项目现货生产商：武汉pg电子娱乐游戏app 动物技术受限公司杭州pg电子娱乐游戏app 微生物展示 的定制化酞菁的产品文件：

石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

23(24)-三癸氧基酞菁锌(ZnPc-OH)NdPc2(酞菁钕)新技术氧钒酞菁VOPC(TEF)_(16)四羧基钌(Ⅱ)酞菁 (RuPc)(1,5-二氧基萘)双核锌酞菁(bi-CPc)酞菁铜搭配物(cmpoCuPc)水可溶酞菁铜(CuTcPc)四-2,9,16,23-氨基酞菁钴 (TAPcCo)四甘氨酸锌酞菁(ZnAAPc)聚四氨基钴酞菁膜(p-CoTAPc)四-α-(2,2,4-三级甲等基-3-戊氧基)酞菁钴(CoPc(OC8H17)4)酞菁-青蒿琥酯缀合物（ZnPcT4A）高密度聚乙烯/防氧化石墨烯装修材料(PP/GO)分手后复合装修材料酞菁匹配物(n-come2pc)纳米技术棒锡酞菁(sn-pc)酞菁铁FePc原子核3D酞菁(Pc)聚酰亚胺(PI) COFs （MPc-PICOF-3 (M = Co(II)，H2)）2,3,9,10,16,17,23,24八羧酞菁四酸酐M(TAPc) (M = Co, H2)1,3,5,7-四(4-氨基苯基)金刚烷（TAPA）八羟基酞菁全共轭酞菁骨架（cpf-fe）24-八(氨基)酞菁（[nh2]8copc）吩嗪进行连接的金属件酞菁CoPc-PDQ-COF导电酞菁镍MOF
