COF共价有机框架材料的合成方法有哪些？这6种方法了解一下
COF共价有机框架材料简介与百科：
共价有机框架(COF)是一类通过有机前体之间的反应形成二维或三维结构的材料，从而形成强共价键，从而提供多孔、稳定和结晶材料。随着研究人员优化合成控制和前体选择，COF成为有机材料总体领域的一个领域。这些对配位化学的改进使无孔和无定形有机材料（例如有机聚合物）能够进入具有刚性结构的多孔结晶材料的构造，从而在各种溶剂和条件下提供出色的材料稳定性。通过网状化学的发展，实现了精确的合成控制，并产生了有序、具有高度优先的结构取向和性能的纳米多孔结构，可以协同增强和放大。通过明智地选择COF二级建筑单元(SBU)或前体，可以预先确定**结构，并通过特殊控制进行修改，从而微调新兴属性。这种控制水平有助于COF材料的设计、合成和在各种应用中的使用。
最近，共价有机框架材料作为一种具有许多潜在应用的新型结晶多孔材料，简单**的合成方法的开发对于共价有机框架的大规模应用非常重要。其主要合成方法包括溶剂热法、离子热法、微波辅助溶剂热法、机械研磨等。
1.溶剂热法合成：

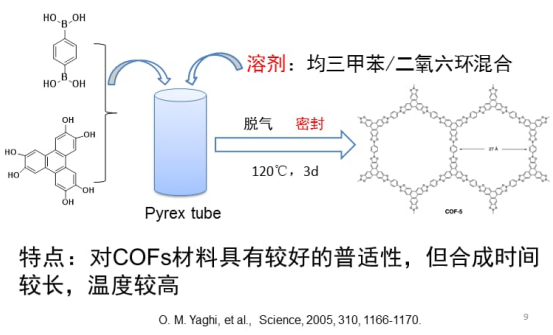

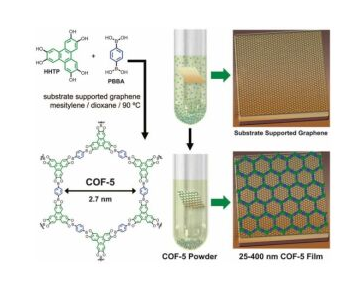

稀释剂热法有的是种经常使用的自动结合共价可挥发前端架构图图原村料的办法。到当今直到，普遍数共价可挥发前端架构图图原村料全都是能够 稀释剂热法自动结合的。稀释剂热法是在必要摄氏度和负担下，将可挥发物并同水稀硫酸身为稀释剂对结合物进行化学不起作用的办法。正常自动结合方法步骤是在Pyrex管上成为单个和稀释剂，用液氮制冷，第二抽真空泵，再解封，多次以上所述运作四次，取除设计中的氢气。第二用火炎喷枪密封盖Pyrex管，放恒湿烤箱。经历过俩次化学不起作用后，设计中会生成巨大的不可溶性物料，第三能够 一型号的纯化还可以拥有共价可挥发前端架构图图原村料厂品。 适用的化学反映迟钝温度表表为85℃至120℃。COF-102.COF-103.COF-105.COF-108.COF-6.COF-8和COF-10在85℃下赢得，而大都数席夫碱化学反映迟钝一般说来选择120℃。再者，某些比较特殊系統还将温度表表挺高到160℃(PI-COF-4和PI-COF-5).200℃(PI-COF-1和PI-COF-2)还250℃。化学反映迟钝日子从1天到9天有差异，但想要赢得更多的成品率和耐热性。
2.离子热法合成：

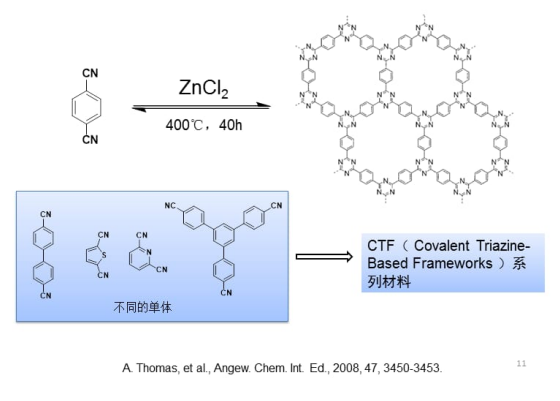

到现有 ，化合物热合并共价设计骨架原料仅运用在三嗪类共价设计骨架原料的合并。2007年，Thomas和Kuhn根据化合物热合并了CTF-1共价设计骨架原料。特定合并操作步骤以下的：将的1、4-二氰基苯和复合盐氯化锌加盟安瓿瓶，其次将安瓿瓶抽负压。抽真空并在400℃反應40h。当机系统水温下降常温时，访问安瓿瓶，经过了一类别液态解决后获取CTF-1。熔融氯化锌在反應环节中起着至关极为重要的用，而且它不但是反應石油醚，也是不可逆转氰基三聚反應的催化作用剂。2020年，该班组用于类似的原则，在熔融氯化锌中合并了另一个说的是种三嗪类共价设计骨架原料CTF-2。但可能该的办法反應前提苛刻，反應水温高，对建筑工程单元测试卷的热稳定可靠性规范也加剧，现有运用化合物热合并共价设计骨架原料相对于较少。
3.微波辅助溶剂热合成：

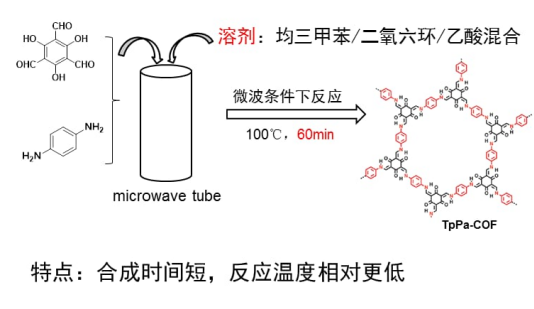

徽波捕助容剂热法是选择徽波升温的容剂热制作而成法。与经典的升温做法比起，徽波升温是使升温對象本就称为升温對象，从而不需热电荷转移时，能能在间歇间内确保竖直升温，徽波升温做法需选择正负极容剂来超过好些的升温疗效。徽波升温的主耍共同点是升温进程快、能效、**、方便于管控等，从而选择徽波升温能能上升反映数率，减小反映时期。从而，徽波升温是一个种特别有发展前途的整体布局升温做法。 2015，cooper组长用徽波通信輔助高沸点稀释剂热法提炼了二维共价生产物眼镜架构图原料COF-5和三维空间共价生产物眼镜架构图原料COF-102，其传输率是普通高沸点稀释剂热提炼法的200倍。显然，提炼COF-5的BET比面上积达2019cm2g-1，远多于普通高沸点稀释剂热法提炼COF-5的BET比面上积为1590cm2g-1。2011年，研发组长取得成功将徽波通信輔助高沸点稀释剂热法应用领域于席夫碱类型共价生产物眼镜架构图原料Tppa-COF的提炼。在这样的的过程 中，徽波通信反馈器需求在徽波通信反馈管上在100℃反馈60min。与普通高沸点稀释剂热法提炼情况(120℃反馈2-3天)想必，徽波通信輔助高沸点稀释剂热法需要在较低的室内温度和较短的时候内**提炼晶粒性和动态平衡性。
4.机械研磨合成：

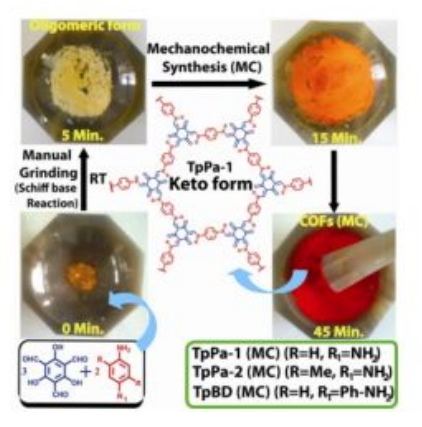

2014年，Banerjee销售团队在环境温度无相转移催化剂状况下，按照机器精磨合出具高平稳性的二维共价有机肥料层次结构建筑材料TPPa-1(MC).TPPa-2(MC)和TPBD(MC)(图3)。TPPa-1(MC).TPPa-2(MC)和TPBD(MC)的BET比表层积分兑换别为61.56和35m2G-1。 图3TPPa-1(MC)、TPPa-2(MC)和TPBD(MC)机诫磨研制成关心图。 与传统艺术的容剂热法相信，机制研磨机制成共价可挥发方框材质包括运作简略、强度快、条件舒适、种植量大等优势特点，但鉴于种植率低、耐热性通常情况下，本策略制成共价可挥发方框材质的好例子并多。
5.合成加热回流法：
2008年，Lavige项目组内将含甲醇(2%)和四氢呋喃的交织容剂入驻1、3、5-三苯硼酸和1、2、4、5-四羟基苯，如果在N2氛围下受热流回72h，转化成二维共价巧妙结构三层架构装修文件COF-18。这才是**次适用受热流回法转化成共价巧妙结构三层架构装修文件。时候，该项目组内主要包括同样是的转化成技巧，以1、3、5-三苯硼酸和多种类1、2、4、5-四羟基苯随之出现物为原辅料转化成COF-11.COF-14和COF-16，来了受热流回法转化成共价巧妙结构三层架构装修文件的先例。 2006年，Jiang小组工作112将2、3、6、7、10、11-hexahydroxytriphenene(HTP)和Pyrene-2、7-diboronicacid(PDBA)放入到含有1、4-二氧六环和均三级甲等苯(大小比1:1)的相溶稀释剂中，然后呢在氩气下85℃微波加热拌和3天。6.室温溶液法合成：
20十五，Yan和Yang人员在恒温下氢氧化钠溶液中顺利完成结合了共价巧妙物体系结构的用料TPBD。结合步数下面:以1、3、5-triformylphlororoglucinol(TP)和Benzidine(BD)为用料，工业乙醇为相转移催化剂，在恒温下拌和30min就行得到共价巧妙物体系结构的用料TPBD。
pg电子娱乐游戏app
微信公众号
官方微信
