羧甲基壳聚糖共聚物水妇科凝胶红外图谱讲解

辐照法治备PNIPAAm/CMCH水疑胶

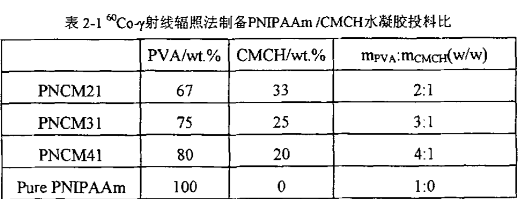

将羟甲基壳聚糖(CMCH)混溶带有各种竞聚率浓硫酸浓度的N-异丙基丙烯酰胺(NIPAAm）(10 wt.%）水饱和溶液中（反应迟钝物的加料比见表2-1），用磁力链混和器有力混和使之相混平均，再滤去沉渣。用Co-y电子束在齿轮变速箱心态高温下辐照比调硫酸铜溶液，即提炼出PNIPAAm/CMCH水凝胶的作用，在这其中y电子束辐照含水量为25kGy。所得到样品英文在去铁离子海里浸过24小时左右，在当中换水屡次，以快速清理未热塑的N-异丙基丙烯酰胺缩聚反应和羧甲基壳聚糖。将清洗后的样机弄成10mm×5mm×2mm尺寸大小,真空干燥备品。

辐照法治社会备PVA/CMCH水抑菌凝胶

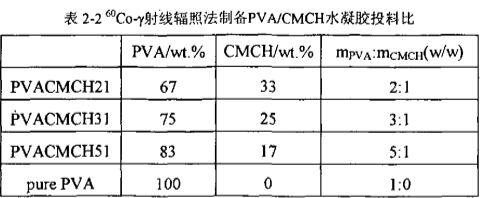

称取20gPVA处于500ml三口烧瓶中，入驻200ml水蒸气蒸溜水，在90℃水浴中持续不断混合，直PVA全部溶解性，受到清亮透明的的PVA水稀硫酸（10 wt.%) ，60℃下静置2h，以洗去气泡图片。将CMCH水液体与PVA水悬浊液以不一样的比重相溶透亮，水凝胶的作用的加料比见表2-2。用Co-yx射线在齿轮变速箱动态恒温下辐照混合型喂养硫酸铜溶液，辐照用量各自为10、20、40、60、80和120kGy，即而来PVA/CMCH水疑胶的作用。所述供试品用热水循环浸提疑胶的作用中未化学反应的PVA和CMCH，再装入去铁离子水里面浸湿48h，泡浸步骤反复换水，以避开使用量的羧甲基壳聚糖。将洗干净后的土样用刀切割成10mm×5mm×2mm宽度，烘干处理紧急。

对羧甲基壳聚糖、聚N-异丙基丙烯酰胺和聚N-异丙基丙烯酰胺/羧甲基壳聚糖水凝露红外光谱仪的定量分析相比

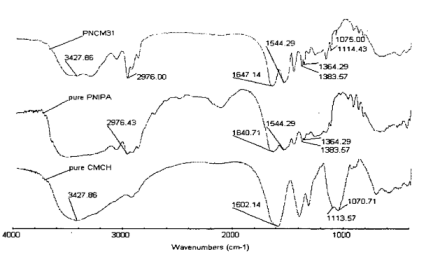

图3-1 PNCM31、CMCH和PNIPAAm红外光谱仪分享很

由图3-1确知，纯羧甲基壳聚糖在3427cm-1发生-O-H，-N-H缩动震动问题的强宽峰，而在1602cm-1处很多汲取峰，这也是-CH2COO中的巅基的特色峰与酰胺I谱带和酰胺II谱带叠加在一切组成的强溶解峰。在1113cm-1和1056cm-1处的降解带体现了C-O-C键的来源于，898cm-1是糖苷键消化带。纯PNIPAAm在1132cm-1普遍存在C-N键，1640cm-1说明有C=O伸缩杆激振，2976cm-1体现了有CH3发生，1364 cm-1和1383 cmT-1处的峰是为异丙基上双甲基的不对称发生震动幅度耦合电路瓦解而成型的双峰。转化成的物质PNCM41也会出现PNIPAAm的异丙基结构特征峰，而与纯CMCH更，几种峰都引发了向高波数偏移量，那就是会因为大分子间的氢键帮助引致的。

图3-2PNCM31在有所差异pH的红外光谱图具体分析相对

图3-2依次为PNCM31在多种pH（pH=1、7、9）状况下溶胀后的红外光谱分析较好，PNCM31在不相同pH标准下的红外光谱图简略一样，1454 cm-1和1544 cm-1是-COO-的相对性峰，1647 cm-1是酰氨的特征英文峰，这多少个峰都没能什么样的大的偏离，只能是在pH=7的问题下，有的许的向高波数偏离。而在pH=1的环境下，1737 cm-1处造成强烈的羧基峰，而在pH=7和pH=9的状况下，羧基电离为-COO-则不会有羧基峰的会有。

PNIPAAm/CMCH水妇科凝胶兼具必定的pH铭感性状态，在较低pH(pH<3）和较高的pH(pH>8）状态下均有着较高的溶胀性，在中部使用范围〈pH 3~8）溶胀率较小。
