酞菁铜基二维导电MOFs(PcCu-O8-Co)-的ORR离子液体剂

合金金属材质生物碳框架的（MOFs）凭借着其（大比外面积，高间隙率，可调节为控的架构，准确的合金金属材质活力氧氧机构局），在电催化剂的作用反应ORR的领域展示出技术应运潜能。但不导电的基本特征及生物碳配体易淤塞活力氧氧机构局等有缺陷难治要求了其催化剂的作用反应活力氧氧的不断提高合在液体燃料动力电池中的技术应运。所以，一项最新型的MOFs，二维层状共轭导电MOFs将是一种项能够改善所述间题的考虑,

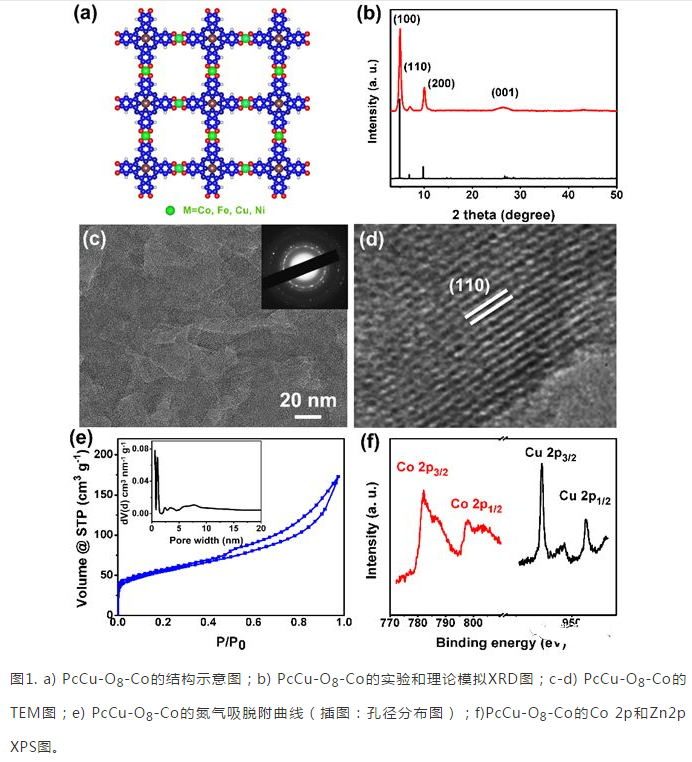

 利用溶剂热法合成了一种具有层状结构的酞菁铜基二维导电MOFs（PcCu-O8-Co）。实验结果表明与碳纳米管复合的PcCu-O8-Co具有良好的ORR催化活性,通过溶剂热法合成了PcCu-O8-Co二维导电MOFs。通过红外和X射线（XRD）测试证实MOFs的成功合成。结合分析XRD和高分辨电镜表征（TEM）数据分析，我们确认合成的PcCu-O8-Co二维MOFs具有的结晶性。气体吸附测试说明其具有较高比表面积（412m2/g）和丰富的孔道结构，有利于暴露更多的活性位和促进氧气/电解液的传输。

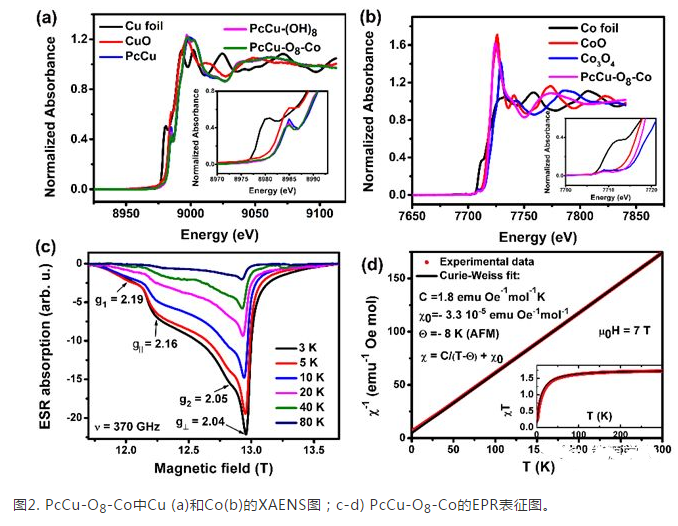

XPS检验报告单验证了Co和Cu的价态为+2。而Co 2p XPS图内出来通讯卫星峰，这说明Co共价键核核与O共价键核核之中普遍发生的反键在行列，钴的微光学组成为t2g6eg1。XANES探讨方法进步骤验证CuN4和CoO4的普遍发生的并且铜和钴的价态为+2。整合EPR检验，当我们进步骤查证了Co共价键核核eg在行列中普遍发生的单微光学。探讨意味着此反键在行列上的单微光学不要便于得到的ORR活力。

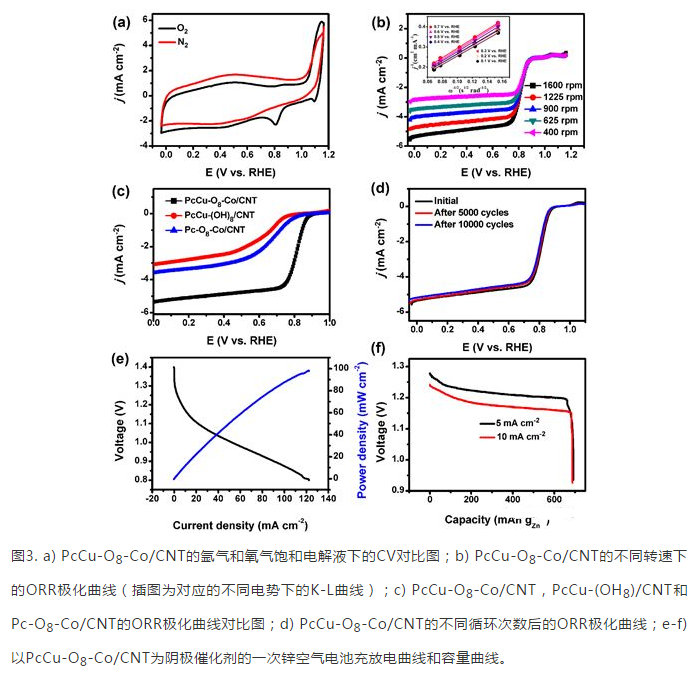

电检查是否测量设计情况这说明PcCu-O8-Co二维MOFs还具有ORR促使剂的作用生物(E1/2=0.83V vs. RHE, n=3.93, and jL=5.3mA/cm2)和相对稳相关性(10000圈配置生物无很深变迁)。充当Zn-air容量电芯的阴离子促使剂的作用剂时，该容量电芯的感应电流额定功率导热系数（94mW/cm2），凌驾贵金属交易材质Pt/C促使剂的作用剂（78.3mW/cm2），情况这说明PcCu-O8-Co充当ORR促使剂的作用剂的应用成长性。采用基础理论算和原位拉曼光谱仪电检查是否，相应比对实验所下次断定CoO4为生物中心局。

经过萃取剂热法制作而成了一大种酞菁铜基二维共轭MOFs。坚定的CoO4为促使渗透性酶类中间局，非常有序性的多孔组成部分，二维共轭组成部分协作增强PcCu-O8-Co的促使剂的反应促使渗透性酶类。经过策略运算和原位拉曼调查判断了CoO4促使渗透性酶类位。锌环境电芯调查中较高的耗油率孔隙率介绍PcCu-O8-Co看做ORR促使剂的反应剂的预期提升空间。该操作介绍对MOFs中塑料中间局各种组成部分的装修设计对在校园营销推广活动的环节之中所构建的ORR促使剂的反应剂反应，而且对拓展活动二维MOFs的软件应用也具备着仿效的意义。
