ZIF-90掩盖酞菁钴导致CoTAPc-ZIF-90杂化促使剂

分离纯化做法：

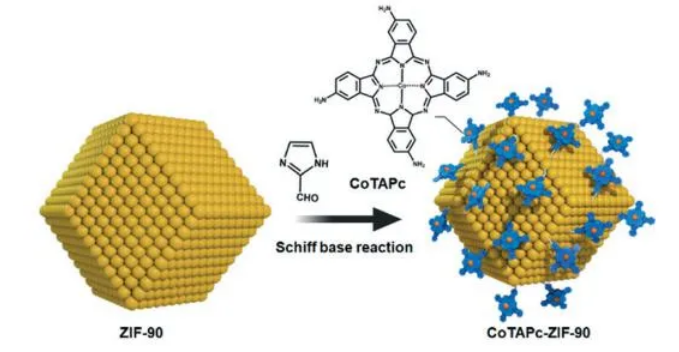

在容剂热反馈生成半个类型CoTAPc-ZIF-90杂化离子液体剂：区分将0、5、10、20或30 mg CoTAPc和100 mg ZIF- 90溶解于5 mL无水甲醇中，将务必量的CoTAPc变慢倒入ZIF-90稀硫酸中，室内温度均匀攪拌，获取的稀硫酸在60℃下巨烈均匀攪拌24分钟。将深绿液体备样离心分开分开，用甲醇洗衣3次，60℃机械泵常温、干燥，区分获取ZIF-90 (0 mg CoTAPc)、ZIF-90-1 (5 mg CoTAPc)、ZIF-90-2 (10 mg CoTAPc)、ZIF-90-3 (20 mg CoTAPc)和ZIF-90-4 (30 mg CoTAPc)。

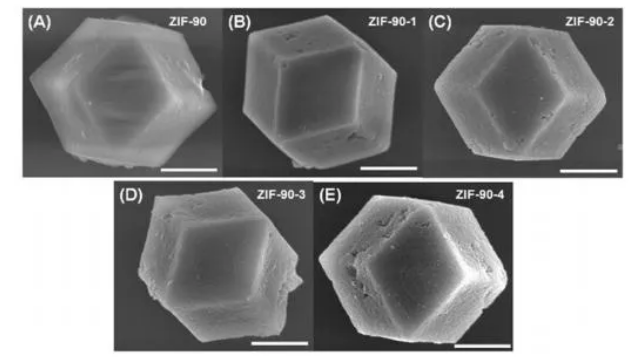

用扫描电镜SEM对样品的形貌进行了表征，EDS映射图像显示Zn、Co、N元素在ZIF-90-4中均匀分布，呈十二面体形态，表明CoTAPc均匀分布在ZIF-90的外表面,高分辨率SEM图像显示，原始的ZIF-90的外表面是光滑的，而CoTAPc - ZIF-90杂化催化剂随着CoTAPc添加量的增加而变得粗糙

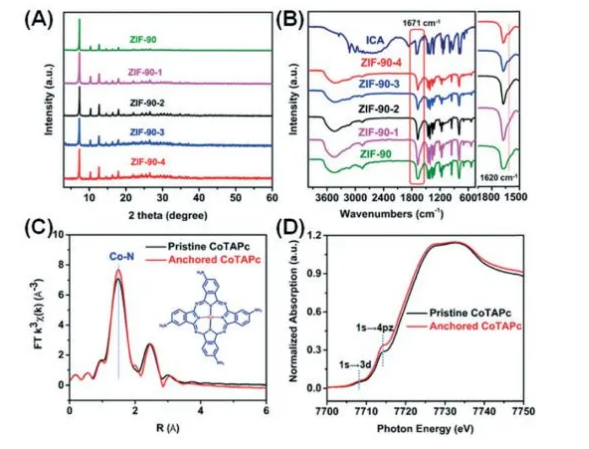

用FTIR解析:CoTAPc-ZIF-90杂化系列的促使剂与原创的ZIF-90比较，在1620 cm-1处出現一堆个新的谷值，这时因产生的C=N的弯曲成震动；在1671cm-1的峰归因于原始社会ZIF- 90中C=O的伸拉振动模式。电感解耦等阴离子体(ICP)光谱分析法检测ZIF-90-1、ZIF-90-2、ZIF-90-3、ZIF-90-4中Co含氧量都为0.46、0.83、1.81和2.61 wt%，等承载能力与Co水平的的理论计算出来近乎，表达拥有修改的CoTAPc团伙都特定在ZIF-90的外表通常看上去面。
