您当前所在位置：首页 > 资讯信息 > 科研动态
硫化锌ZnS超薄纳米片的温和制备
发布时间：2020-10-14     作者：zhn   分享到：

硫化橡胶锌ZnS超簿nm片的清新准备


逐渐其他薄型二维原材料（如：MoS2, MoSe2等）在厂家化设备制造促使剂的作用反应有机肥料质的大气废弃物物化学挥发角度的采用，令生态厂家化设备制造促使剂的作用反应速率符合好几回个新的极高。相似创新型薄款二维电容式用料实际上才可以破坏体相框架具备的管理中心等势面性，表演形式出电容式功能优缺点；同样，可能具备易变形，大的厂家化设备制造能捕捉截面积，足够的且**的促使剂的作用反应活力位等优缺点，因为表演形式出**的厂家化设备制造促使剂的作用反应有机肥料质的大气废弃物物化学挥发功能，也被判定就是一类优势的厂家化设备制造促使剂的作用反应用料。


不过近期，课题组，采用一种温和的光催化氧化剥离法成功制备得到了纤锌矿型ZnS纳米片，厚度约为2 nm，所得ZnS纳米片表现出**的压电特性。因此超簿ZnS纳米级级片享有易变形性，大的表层载流子迁址通量同时比较充足的催化剂的作用氧化生理反应活性酶类位，使其本征载流子巧用生产率高。，因此，超簿ZnS纳米级级片表面出**的机制催化剂的作用氧化裂解纯净水制氢的性能，其析氢效率为1.08μmol·h-1·mg-1，同时跟随O2，H2O2和·OH阳极氧化结果的提取。



**纤锌矿型架构的ZnS，不只是生态合理且生物学相匹配性好，同时体现了着良好的的电容式经营性质和半导特性。更应当瞩目地是：纤锌矿型架构的ZnS电容式特性也不会根据建筑高度相互影响而不见。前者，ZnS体现了着宽的带隙（3.6-3.8 eV），各类其导价通电的势规模大量很有可能会导致净水的防氧化备份反應而产氢；再加上，ZnS本质体现了着较低的析氢过电势不使其机诫离子液体化学反应净水吸附产氢变成 很有可能；前者，纤薄架构大的表皮载流子迁入通量各类无忧的离子液体化学反应反應灵活性位，又能保护其本征载流子**使用。就是鉴于这样的特性，从文中选购ZnS纤薄纳米级片被选为探究人群，并第一回将其广泛应用于机诫离子液体化学反应裂解净水制氢。

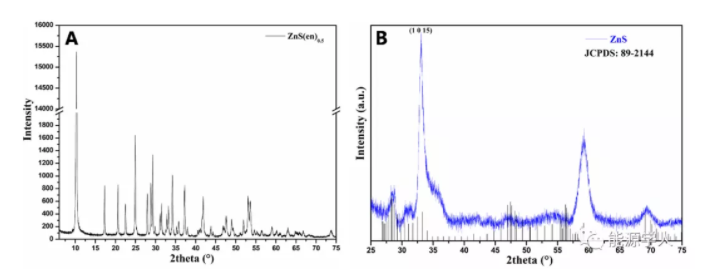

Figure 1. XRD patterns of as-synthesized ZnS(en)0.5(A) and ZnS (B).

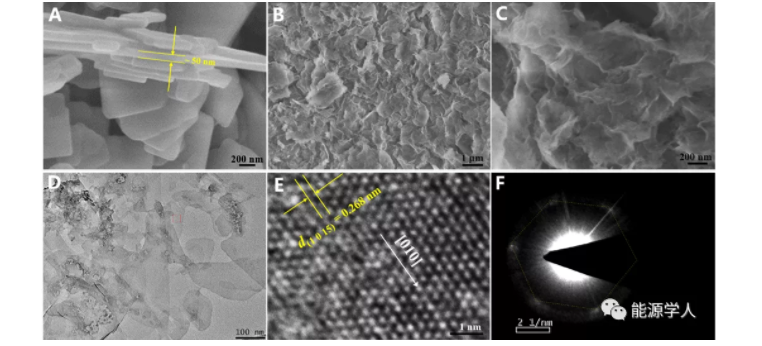

Figure 2. Typical SEM imagesof as-prepared ZnS(en)0.5 (A) and ZnS (B, C) samples. TEM image (D)and HRTEM image (E) of ZnS. (F) SAED pattern of ZnS nanosheet.

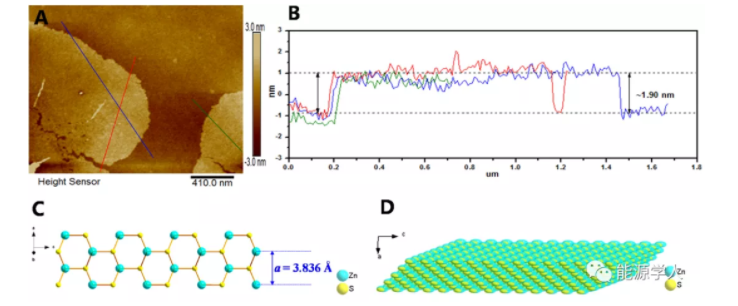

Figure 3. (A)Typical AFM images of ZnS NSsand (B) the corresponding thickness curve determined along the different linesin AFM image. (C) The atomic structure of ZnS in side view. (D) The proposedstructure of the as-obtained ZnS nanosheet.


图1为合成的ZnS(en)0.5 (A) 和 ZnS (B)的XRD图谱，由图可知，通过光催化氧化剥离法可能获得纤锌矿型ZnS。图2A显示所合成ZnS(en)0.5 为纳米片状，厚度约为50 nm。图2B, C和D显示，所制ZnS为纳米薄片状。图E和F进一步阐明了单个薄片主要沿着[1 0 15] 和 [0 1 0] 方向生长，并为六方相结构。ZnS的AFM图（图3）揭示超薄ZnS厚度约2 nm，厚度方向与a轴方向一致。

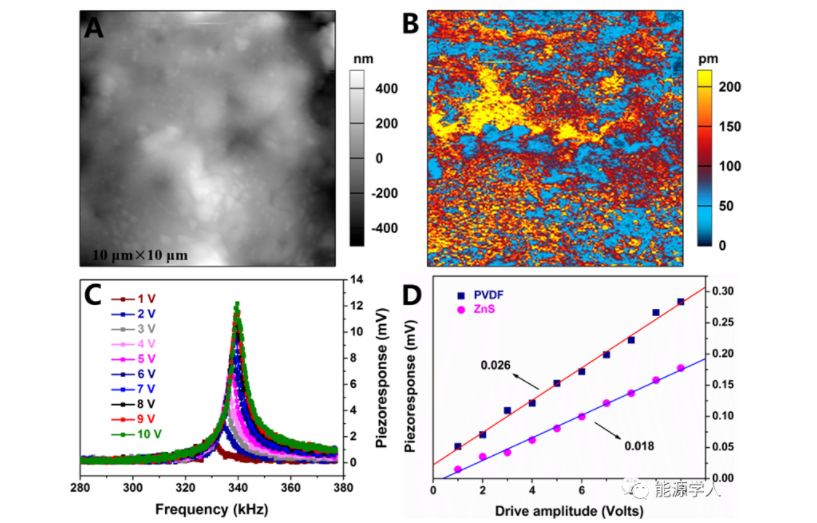

Figure 4. Piezoelectric properties ofas-synthesized ultrathin ZnS NSs. (A) Morphology image. (B) PFM amplitudemapping. (C) PFM resonance peaks under differen

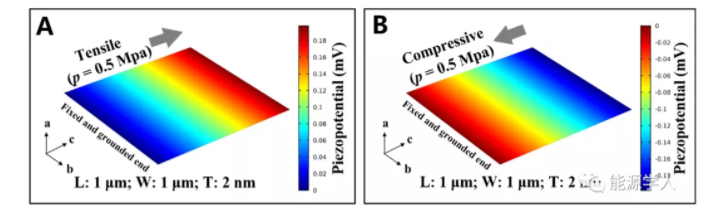

Figure 5. COMSOL simulations performed on ultrathin ZnS under a sonicationpressure of 0.5 MPa, and the corresponding surface piezoelectric potentialdistribution generated when the tensile force is applied on ultrathin ZnS NSsalong c-axis (A), and the compressive force is applied on ultrathin ZnS NSs along c-axis (B).


笔者现在来用PFM定量分析，表明了ZnSnm片具体表现出**的光电探测器加载失败性，其光电探测器比率约为18 pC/N（图4）。互相，系统论模拟机效果（图5）进这一步证实了ZnSnm片的光电探测器物理性质，并表明了ZnS超轻薄nm片在肌肉拉伸和减少反应下，光电探测器电场强度数据分布和输出电压的光电探测器电势长宽比。

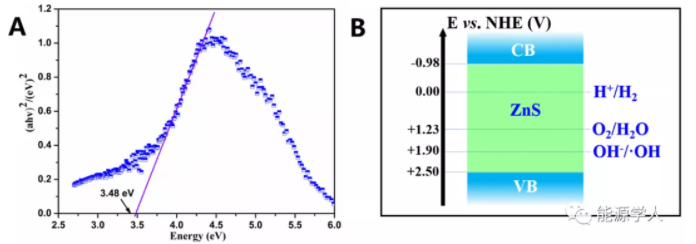

Figure 6. (A) Kubelka–Munk plots of ZnS.(B) The schematic energy band structure of ZnS.


有关系品牌：

多肽装饰的加硫铜（CuS-RGD）

硫化橡胶铜量子点添加的ZnO奈米粒子束(CuS@ZnO)

葡聚糖淡化混炼铜纳米技术片

壳聚糖装饰硫化橡胶铜微米片

半乳糖表达加硫铜纳米级片

珠露糖掩盖加硫铜微米片

聚乙二醇(PEG)表达加硫铜納米片 (CuS-PEG)納米片

聚多巴胺体现的加硫铜微米片(PDA@CuS)

氨基聚乙二醇覆盖硫化橡胶铜纳米技术涂料CuS-PEG-NH2

羧基聚乙二醇背包混炼铜纳米级物料CuS-PEG-COOH

巯基聚乙二醇体现塑炼铜纳米技术的材料CuS-PEG-SH

海洋生物素聚乙二醇 包装塑炼铜nm相关材料CuS-PEG-Biotin

备孕叶酸聚乙二醇邮包硫化橡胶铜nm粒状CuS-PEG-FA

马来酰亚胺聚乙二醇邮包加硫铜奈米的材料CuS-PEG-MAL

Cy5-PEG箭头的CuS混炼铜奈米片

FITC-PEG绘制CuS混炼铜奈米片

RGD-PEG多肽突显CuS混炼铜纳米级片

脂质体 包装硫化橡胶铜量子点liposome-CuS

塑炼橡胶铜奈米技术片/塑炼橡胶铜奈米技术颗粒

介孔二阳极氧化硅包围混炼铜纳米级粒子

加硫铜納米片阻抗二加硫钼

二维加硫铜微米片装载微米银塑料村料

CuS-QDs加硫铜量子点多晶体结构类型量子点

g-C3N4/CuS挽回相关材料

CuS体现的石墨相氮化碳(g-C3N4/CuS)

氮夹杂石墨稀(NG)-CuS软型原材料

多用途稀土矿@CuS纳米技术符合素材

AIE功用化介孔阳极氧化硅/CuS微米复合型建筑材料

ZnS/CuSpp物料

石墨稀-奈米混炼铜结合食材

氧化反应钌-混炼铜黏结产品

CuS和Ag参杂CuS和好装修材料

掺氮石墨烯食材掩盖下四混炼七铜/混炼铜黏结食材

完美重现阳极氧化納米物料-混炼铜納米符合物料

CuS-TiO2分手后复合板材
