保证不断提高转变生产率的路线：单支全钙钛矿叠层太阳升起能干电池（转）

单支全钙钛矿叠层太阳的光能充电板充电给予好几回种不断提高转成质量的经由，突破了单结充电板充电的减少。将质量、平滑性和增强性构建在一起图片来是个决定性分析的先重大事项，但在窄带隙比调铅锡钙钛矿子充电板充电中，由常见问题导热系数高且方便空气氧化物，由此保持此个人目标兼有挑战性。还原系统从表面锚定两性之间之间亚铁铝离子碳原子一并提升自己质量，平滑性和窄带隙子充电板充电增强性。两性之间之间亚铁铝离子抗空气氧化物剂可**Sn2+防氧化和钝化混铅锡钙钛矿膜晶粒度表面上的常见问题，使单结太阳系能干电池的生产率超过21.7%(注册为20.7%)。在1 cm2的全钙钛矿叠层微型蓄电池中，进一个步骤获得了了24.2%的身份认证质量，在0.049 cm2和12 cm2配件中，实验英文室测是的互转效应分离为25.6%和21.4%。在区域经济条件、一名大太阳光照强度下，在电子元件温暖54-60℃下工作500个小时后，装封的叠层元器可始终维持其起始性的88%。

甲脒亚磺酸（FSA）的铅锡混杂窄带隙钙钛矿膜的定性分析。

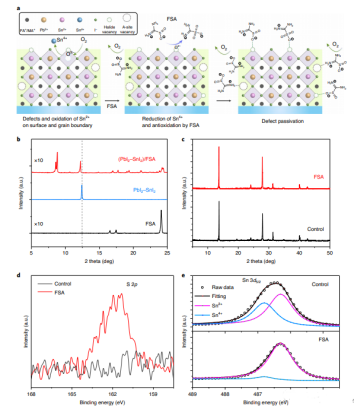

a. FSA治疗的混杂铅锡钙钛矿膜在晶粒大小外观(有膜面和晶界)抗空气氧化和的缺陷钝化关心图。A位点是指钙钛矿中的一价阳正离子。b. (PbI2 -SnI2)/FSA膜的XRD。重直虚线指出相混PbI2-SnI2bopp薄膜的衍射峰角度。c. 设定组和FSA钙钛矿膜的XRD。d. 操纵组和FSA钙钛矿膜的S 2p XPS光谱仪。e. 把控好组和FSA钙钛矿膜曝光在气氛中约107分钟后的Sn 3d5/2 XPS光谱图。

纯铅PSCs在速率、固定量分析和可扩大性问题一并赢得了持续发展。对於全钙钛矿叠层大单体动力电瓶动力电瓶组来看，实行这个结合实际一样就是一个比较重要的优先权须知，但在铅锡混后式窄带隙子动力电瓶组的调查中，这一个受众的实行面临了受限制。混后式铅锡钙钛矿中载流子传播长宽已的提升到几2um，但其在大单体动力电瓶动力电瓶组中的速率仍在或小于~21%0(其理论上PCE**与铅PSCs非常的)。混杂铅锡钙钛矿的方式 须得处理好Sn2+腐蚀的话题，会发生在pe膜凝结很久，其间和后面，以及在低氧化反应还原电位的氧环镜下。近年探析了抗腐蚀加入剂，如SnF2、SnF2-吡嗪针对物和羟基苯磺酸，以拉低纯锡和交织铅锡钙钛矿中与Sn2+钝化有关的的常见问题孔隙率。随后，锡比列满足了搭配Pb锡钙钛矿印刷油墨成果前的Sn2+防氧化难题。的研究分析证实，就是在心得方式中，Sn2+也会被硫化，也是因为在物料制作加工时中液体的角色。这就条件在混合式的Pb-Sn钙钛矿膜的析出全时候中，以其最后的析出全时候中，都需有规避Sn2+腐蚀的策咯。

打造**含锡钙钛矿的其它个试炼位于于同旁内角的不匀形核和尽快析出。这致使了混合着的Pb、Sn钙钛矿膜中异常现象态体积密度较高，各类在大衬底上生长时膜性能的不匀性。异常现象金属材质晶粒外表面易导致陷井和Sn2+阳极氧化，这不便于结合铅锡PSCs和全钙钛矿叠层的稳定的性、使用率和人数化。

要是在涂膜进程中使晶体外层的弊病钝化，并使外层锚定的钝化原子明显修复以**Sn2+氧化物，则混合式的铅锡钙钛矿的效率和不稳界定性可不可以与此同时得出改进。假如修复钝化原子可以转换析出过程中，pe膜的匀称性将得出改进。

FSA的Pb-Sn窄带隙钙钛矿膜的载流子和动流体力学与均匀分布性。

在安全玻璃的基板上沉积物的管控组和FSA钙钛矿膜的准稳态PL光谱仪(a)和时辩认PL衰变(b)。c. 在800 nm吸光度的有差异 损害的90 fs光单脉冲激发起后校正的FSA钙钛矿膜瞬态飞秒OPTP。对沉淀在玻离基钢板(尺码为2.5×2.5 cm2)上的的控制组和FSA塑料膜的PL的强度激光散斑(e)和调小毫米的PL成相(f)。

Pb-Sn分层窄带隙阳光直晒能电芯的光伏发电效果。

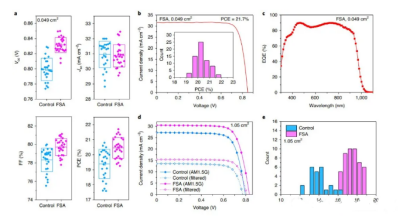

a. 比效调整组和FSA窄带隙大太阳能光伏充电(平数为0.049 cm2)在不同运作时间间隔(每个型号26个电子元件)的光伏系统特性。反扫苗下FSA阳光直晒能手机电池的J-V直线。c. FSA电子器件应当的EQE光谱仪，積分交流电Jsc为31.5 mA cm−2。d. 在AM1.5G和宽带网隙钙钛矿滤波照明设备下測量的操作组电子器件和FSA电子器件(的面积，1.05 cm2)的J-V弧线。e. 24个剖析组和47个FSA地球能手机电池(占地面积1.05 cm2)的PCEs柱型图，大概PCEs分开为13.9±1.0%和17.5±0.8%。

Newport预估的铅锡融合窄带隙钙钛矿太阳光能电池箱的审核结果显示。

经认可的PCE为20.74%，还具有低回滞(领域复印:Voc=0.842 V, Jsc=30.59mA cm-2, FF=80.1%， PCE=20.63%;反方向扫描仪: Voc=0.839 V, Jsc=30.63mA cm-2, FF=81.1%， PCE=20.84%)。

单支钙钛矿叠层日头能动力电池的太阳能光伏性能方面。

a, b. 全钙钛矿叠层地球能蓄电池的空间结构示效果图(a)和横横截面检测电镜形象(b)。c. 调控组和FSA电子器件日头能充电的J-V弧度(占地，1.05 cm2)。d. FSA专用设备的EQE折线。前前后后子電池的Jsc集分功率差别为16.1和15.7 mA cm−2。e.  36个较组和40个FSA叠层大壁挂太阳能微型蓄电池(1.05 cm2)的PCEs柱状体图。的平均PCEs分别为为21.1±0.7%和23.9±0.6%。f. 范围为0.049 cm2的FSA叠层电子元件的J-V申请这类卡种曲线提额。g. 稳定性高的工作效率输送的FSA叠层电池板(0.049 cm2)。插画图片为63个集成电路芯片PCE生长，均衡PCE 24.6±0.4%。h. FSA集成电路芯片的EQE曲线拟合(0.049 cm2)。前后左右子锂电池的Jsc会员积分直流电压依次为16.1和16.0 mA cm−2。i. 占地面积为12 cm2的FSA叠层手机电池的J-V的曲线。配图表示相对功率器件的图片。反扫PCE为21.4%，Voc为1.958 V, Jsc为14.8 mA cm−2,FF为73.8%。

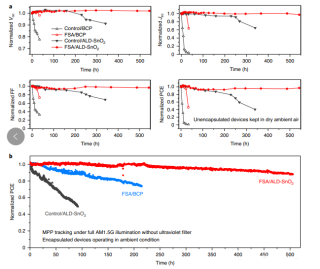

全钙钛矿叠层太陽能電池的大气质量情况和开机运行动态平衡性。a.未封裝叠层太陽能手机电池店铺在水分子含量约为20%的太干场景气体下的太阳能发电能力改变。b. 在环境湿度为30-50%的坏境空气的中，在完整模拟训练的AM1.5G光环境经济条件下(100 mW cm−2, Xe灯模拟训练器)间断探测封装类型叠层太阳系能干电池500一小时这些的MPP。对应组/ ALD-SnO2、FSA/BCP和FSA/ ALD-SnO2初使PCEs分开 为21.8%、24.3%和24.4%。仍然太阳升起能照明工程下的低热，元器件封装加载时环境温度在54-60℃左古。装备启用无处于被动冷去，环境溫度始终保持在25℃作用。使用面积为1.05 cm2。
