等离子态(熔融态)有机化学盐-阳离子溶剂单电子层崔化剂（ILSSAC）

小编带来一个多个简单的单共价键动态平衡化策咯，如果很非常容易拓张到主要包括不同金属制共价键-承载组合式的单共价键离子液体剂中。

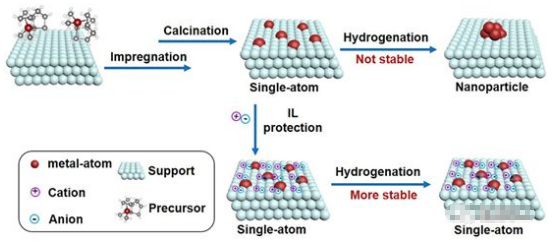

 图1 SACs的准备和依据ILs提升维持性的关键技术提示图

施用羟基磷灰石（HAP）用作肌底，采用了简约浸渍法治备出单水分子Pt催化氧化反应剂，催化氧化反应剂的效率评分为0.2 wt %，记为0.2Pt1/HAP。化合物粘液备选以内三种类型：[Bmim][BF4], [Bmim][Tf2N]和[Bmim][CF3SO3]。

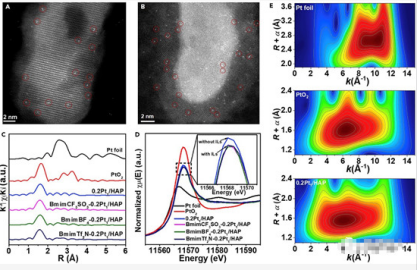

图2 0.2Pt₁/HAP和ILs-0.2Pt/HAP的形式研究方法

图2A和2B分别为0.2Pt1/HAP和BmimTf2N-0.2Pt/HAP的高角环形暗场扫描透射电镜(HAADF-STEM)图，均未探测到纳米颗粒。如图1C所示，Pt箔的EXAFS傅里叶变换的谱图中在约2.6Å处为Pt-Pt键的峰。然而，在0.2Pt1/HAP和ILs-0.2Pt/HAP中，有一个突出的1.6Å 的峰。通过小波变换(WT)模拟得到K空间中的径向距离分辨率（图1E），Pt箔和PtO2中由Pt–Pt和Pt–O配位带来的WT强度较大值分别接近10和6 Å-1，而0.2Pt1/HAP中只观察到6 Å-1附近的WT强度较大值。上述结果说明在HAP上主要存在单原子Pt物种。

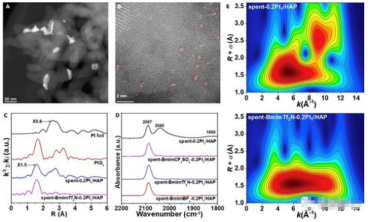

图3 在90℃实施丙烯加氢催化反应1h后，0.2Pt1/HAP和ILs-0.2Pt/HAP的构造定量分析。

所示4A随时，症状后的0.2Pt1/HAP离子液体剂上产生了非常明显Pt纳米级颗粒剂，而在BmimTf2N-0.2Pt1/HAP崔化剂上的Pt仍会始终维持分子分离（图2B）。就像文中2C下图，发应后的0.2Pt1/HAP在2.6Å处出来了Pt-Pt键的峰，图2E的小波调节图也受到了一模一样的得出结论。而阴阳离子透明液体热塑性树脂后的BmimTf2N-0.2Pt1/HAP催化氧化剂并没有验测到Pt-Pt键的特色峰。证明怎么写了亚铁离子液态物质渗透型后的单共价键离子液体剂存在更优质的稳定的性。
