概括：简短的步法冶备了5,10,15,20-四( 4-羧基苯基) 卟啉( H2TCPP) 技能化的ZnS
奈米混合用料， 消息队列在10 mi n内，H2TCPP—ZnS就能怏速地离子液体过钝化物氢钝化物无色的的底物3, 3’ ,5,5’ -四甲基联苯胺( TMB) 转为另外一种蓝颜色的物质。
卟啉-加硫锌微米分手后复合村料( H2TCPP-ZnS NCs)的提纯最简单的方法：
小编使用一次法治社会备卟啉-塑炼锌( H2TCPP- znS) 纳米级塑料相关材料。
( 1) 取0．0010 g四羧基苯基卟啉( H2TCPP) 组成10 mL悬浊液，填加NaOH盐溶液消融H2TCPP，直至形成均一H2TCPP硫酸铜溶液，酸度为0．1 mg／mL。
( 2) 取0． 3658 g Zn( CH3C00) 2溶于5 mL水中，得到1 mM的Zn( CI - hC00) 2溶液。
( 3) 取上述Zn( CH3C00) 2溶液2．5 mL缓慢加入5 mL H2TCPP溶液中，形成溶液A。
( 4) 量取250 mL O．5 mol 的HCI 溶剂加如到0.4 mol 的硫代乙酰胺水硫酸铜氢氧化钠溶液中，生成硫酸铜氢氧化钠溶液B。
( 5) 将水溶液A与盐溶液B也倒出干器中， 连在一起种子链接打料器对悬浊液A持续性搅拌机，不起作用24 h。
( 6) 将所得产物用去离子水洗涤三次， 离心， 于60℃下干燥6小时得产品。
获得的的产品的凭借X- 放射线衍射( XRD) 、 手机散射手机显微镜( TEM) 、 傅里叶变为红外光谱仪
( FT- IR) 完成定量分析。

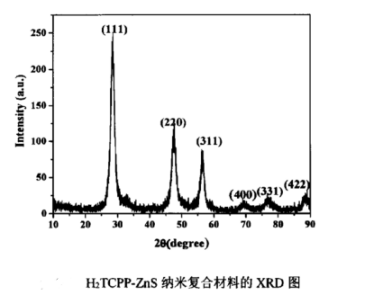

1. X- 射线衍射( XRD)图
如1已知。 从图里行看得出来， 在选取扫码区的偏角内， 所有衍射峰都是与J CPDS05． 0566标准单位卡上万立方相ZnS的不同峰相应应， 其最主要衍射峰分别是相对于( 111) 、 ( 220) 、 ( 311) 、 ( 400) 、 ( 331) 、( 442) 晶面， 也没有所以一部分的钙镁离子峰， 展出出与ZnS良好的的一致性， 材料货物还具有很高的饱和度， 所制备货物为ZnS。
图1
2.电镜图谱

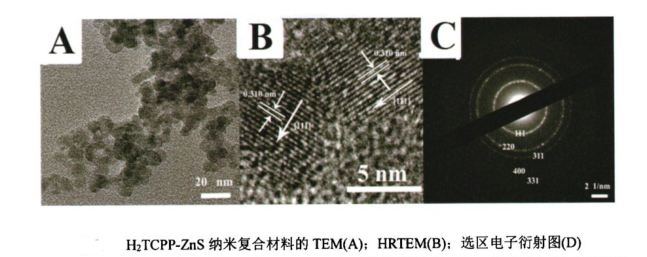

用电子散射电镜和扫一扫电镜检查了產品的尺码和形貌。 图2是卟啉-硫化锌( H2TCPP- znS)纳米复合材料的电子散射电镜图， 才可以清晰度的看出 卟啉． 硫化橡胶锌微米塑料材料是的直径为5．8 nm的球体塑料颗粒。 图2B为卟啉-混炼锌纳米技术复合物料物料的高倍散发出电镜图， 从该图可能清新的听到的原材料的晶格横条， 表达所制作的硫化橡胶锌遵循很不错的结晶架构。 晶格边距为0．310 ni n， 与万立方相的硫化橡胶锌的( 111)晶面相一致。 包覆食材的选区電子衍射图( 图2C) 中产生( 111) 、 ( 220) 、 ( 311) 、( 400) 、 ( 331) 、 ( 422) 等晶面， 阐述此复合型村料为多晶的。 H2TCPP． ZnS的高倍散射电镜及选区电子技术衍射结局， 都是与它的XRD能够 的衍射毕竟相统一。 其他， 较宽的衍射峰说合并的奈米粉末的长度更加小。 这个都能从电镜该图能够 灵魂存在。
图2

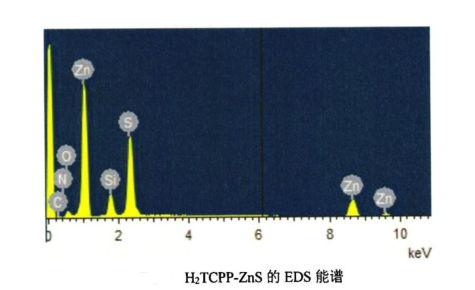

3.卟啉-硫化橡胶锌( H2TCPP- znS)nmpp材料的EDS能谱图
从EDS图谱中我们可以看到除了zn、 S两个主要元素外， 卟啉的主要元素( C， O， N) 也都能被检测到， 这表明我们所制得的材料中包含了卟啉化合物。 图谱中的si 元素的出现是因为我们在做能谱测试时选用的硅片作为基底。
图3

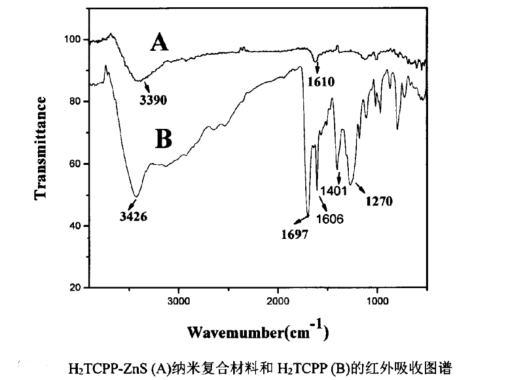

4.图4显示的是四羧基苯基卟啉( A) 以及产品卟啉-塑炼锌( H2TCPP- znS)纳米技术挽回建材(B)的傅里叶互转红外光谱仪图。
曲线( 图4B) 中1697 cm-1是由于羰基的振动峰， 1606 cm-1是苯环的伸缩振动， 1400 cm-1是C=N键的伸缩振动， 1270 cm-1是芳香酸的振动峰。 与单纯的四羧基苯基卟啉的红外谱图相比， 卟啉-ZnS的谱图发生了变化。
如图曲线( 图4A) 所示， 1697cm-1相比纯H2TCPP消失了，这是由于卟啉中羰基与ZnS发生了相互作用。 在1610 cm-1处的吸收峰变宽了， 是由于卟啉与硫化锌作用使C=C键的伸缩作用。 此外， 两种物质的红外图谱中都能观察到在大约3400 cm-1处具有大且宽的吸收峰， 分析得出这是羟基( OH) 的特征吸收峰， 这可能是由于物质中含有少量的水分的原因。 由傅里叶转换红外分析得出我们所制得的产品确实是卟啉功能化的硫化锌纳米粒子。 需要指出的是产品表面存在的羟基和羧基增强了材料的水溶性。
图4
单氨基四苯基卟啉锰(Ⅲ)-石墨烯的原材料(GO-MnNH_2TPP)和好的原材料
卟啉突显的碳納米管基TiO2納米分手后复合建筑材料(CNTsZnTHPP-TiO2)
石墨烯产品锰卟啉结合产品淡化电极片(GR-MnTPP/GCE)
浪漫报错：
宝鸡pg电子娱乐游戏app 生物技术科枝不足工司生产的物料仅用做科技研究，没能用做人體**、**设计、和其它的餐饮业使用领域，如遇选择方或三、点方销售我工司的物料用做**、**设计或餐饮业使用领域，选择方或三、点方将共同承担任何法律解释条文的责任义务，我工司也将追究其其法律解释条文的责任义务,本文所发布的文章均为促进同行的交流与学习。axc
pg电子娱乐游戏app
微信公众号
官方微信
