近期来，将碳素材与磁块納米粒状包覆制得碳基磁块吸波剂当上了我们国家外的实验wifi。阶段，就有很大量的文献综述报导了碳基磁块吸波剂的实验。

本文以九水硝酸铁为铁源、无水葡萄糖为碳源、氯化钠为模板，通过冷冻干燥和高温煅烧的方法成功制备了三维碳网络负载四氧化三铁纳米颗粒（3DC/Fe3O4）复合粉末，

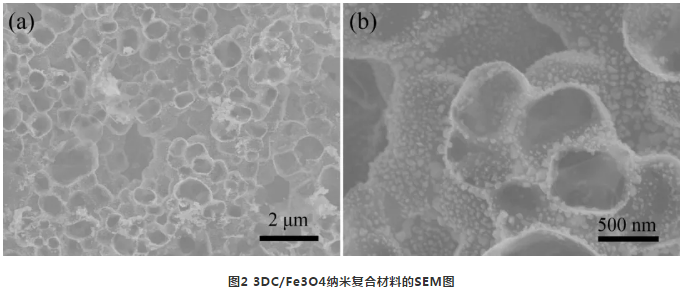

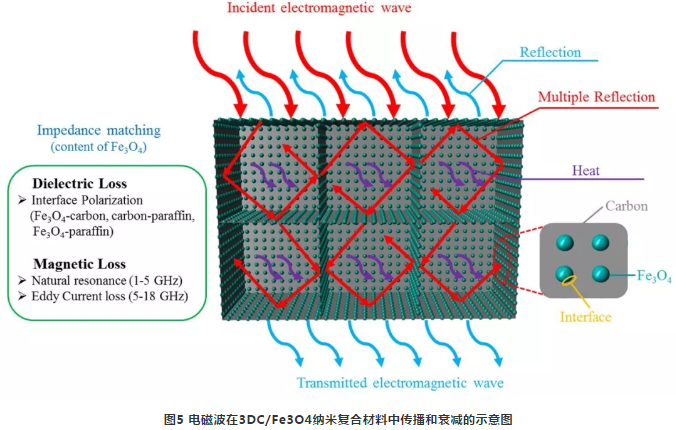

身为吸波剂物料（图1）3DC/Fe3O4具备上下级接入的三维图像多孔电脑网络状组成部分（图2），类似这些特别的组成部分这不仅需要减弱物料的的质量，也是可以够为电磁振动器波在物料内部的的反复条件反射和衰减能提供其他的路通道。Fe3O4納米颗料在碳基体上匀称光滑，不能出来与锅炉炉壁进行剥离和相聚的想象，其颗粒直径匀称在10~50 nm之間，月均约为28 nm（图3）。当3DC/Fe3O4在石蜡基体中的图案填充量仅为20 wt%时，的物料展现出了较好的吸波稳定性（图4）：在3~6 mm薄厚比率内，的物料的全射线耗率（RL）比较小值均在-10 dB下类，**挥发上行速率是可以高于 12.24 GHz（4.91~17.15 GHz）；当薄厚为3 mm时，的物料的**挥发上行速率高于了5.95 GHz（11.2~17.15 GHz），涉及了大一些的 Ku 股票波段；当薄厚为5.5 mm时，的物料在6.95 GHz处具备着比较小的全射线耗率-37.8 dB。3DC/Fe3O4的较好吸波稳定性注意归因于较好的输出阻抗适配、强的介电耗率功能同时个性化的二维多孔结构特征（图5）。立体碳电脑网络电动机扭矩四被氧化三铁纳米级颗粒状（3DC/Fe3O4）pp粉末状原材料的文字加图片寄语介绍书
