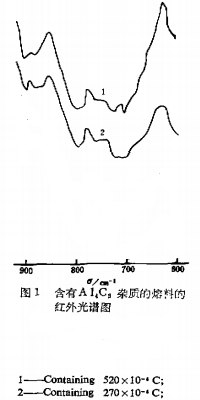

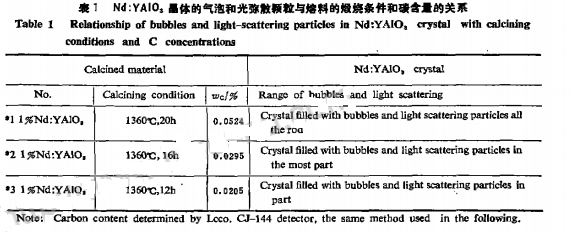

用 红外 碳硫 测量 仪定总碳量、 红外光 谱探测羰基 或两种基 团，用 碳质 量含 量 (r,l／c，一下 同)都为 0．180 ，0．013％和0．058 的Y：0 A1：0。和 Nd。0。组成1％ Nd：YA10。(原 子 比， 之下同)尖晶石 生 长 用的熔料，每埚最少 800g，在 1300~1400℃ 煅烧后取 样定 量 碳 和 记 录其红外光 谱图。用中频感应灯 电加热提拉法从熔料 中种子发芽 出 Nd：YA10。晶 体，经过 氨氖光观 察光弥散 颗粒状随和泡数据分布症状 。实验所然而 列于表 l，其红外光谱分析见 图 l中的 拟合曲线 1，2.

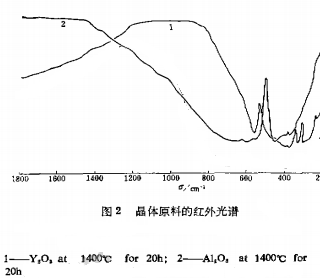

由表 1所知，熔料 的碳含氧量 随预热事件 的延 长而 不断增加，而 纳米线 的气 泡和光弥散 的分布点密 度 随熔料 碳水分含量的加强而不断增强 。与 Y：O。和 A1：O。的红外光 谱 图 (见 图 2中 曲 线 1和 2)比 较 ，熔料 的红外光谱仪 图在 900~600cm 频谱 有了 好多运动峰 (见 图l中的曲线 l和 2)。由于推 断 ，熔料 在煅烧环节可 能有 五金氢氟酸处理物形成了 。然 而根据它的含碳量低，缺乏 以用 射 线衍射 法来 判断它 的物相。从别 研究”清楚 ，碳 化钇 生成 的温度因素较高 ，也方便淀粉水解 。因 一世成 炭化铝 的可AB性越大 。致使碳成分低和碳 化铝组成反馈是 不可逆转 反馈，简单用熔料生 成氧化铝 的方式方法 来测量它的物相是 难 以进行 的， 那么 必定 使用 化学反应模 拟来分解无定形碳铝。

关联厂品文件名：

铝酸镁（MgAl2O4）单晶体基片    铝酸镧（LaAlO3）单晶体基片    防氧化镁(MgO)单晶硅基片    钛酸锶（SrTiO3）单晶硅基片    LSAT 铝酸锶钽镧硫化锌基片    掺钇防氧化锆(YSZ)单晶体基片    铝酸锶钽镧(La,Sr)(Al,Ta)O3多晶体基片    镓酸钕（NdGaO3）多晶体基片    钽酸钾(KTaO3)单晶体基片    钆镓石榴石（GGG）单晶体基片    铽镓石榴石（TGG）多晶硅基片    掺铌钛酸锶(Nb:SrTiO3)结晶体基片    蓝黄宝石（Al2O3）结晶基片    二空气氧化钛（TiO2）单晶体基片    氮化镓（GaN）基片    铝酸镁钪（ScMgAlO4）结晶体基片    铝酸锂(LiAlO2)多晶硅基片    氢氟酸处理硅（SiC）单晶体基片    硫化锌(ZnO)单晶体基片    镁铝尖晶石 (MgAl6O10)单晶硅基片    砷化铟(InAs)单晶体基片    砷化镓（GaAs）基片    锑化镓（GaSb）基片    酸洗铟（InP）多晶硅基片

yyp2021.1.18
