1.科学试验

CdSe晶状体物料制得

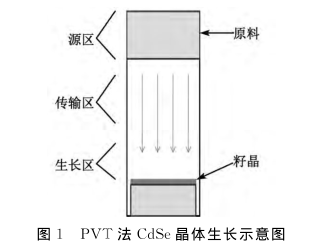

  图l为CdSe氯化钠晶体滋生成分关心图。适用(001)面CdSe 单晶硅单面抛光处理片有所作为籽晶,原科为饱和度为99.999 9%的粒状CdSe。實驗刚刚开始前﹐需将籽晶和主料安装于种子发芽格局中,抽真空体至10-5Pa并封封入安部﹐再将安部放进去硫化锌发育炉。硫化锌发育炉应用多温区微波加热﹐控温准确度为±0.1℃,调结工作工作温度产品参数使传递区工作工作温度梯度方向平缓。

资料效能表现

  对CdSe晶胞原材料实行抽样测试图片。抛物线生长发育外表面取晶片检样﹐晶片厚为500 um；接下来，用5%的溴甲醇氢氧化钠溶液对CdSe晶片外表通过生物学被腐蚀，就用去铁离子水冲刷洁净，如同2随时。

图2 CdSe晶片

  应用拉曼(Raman)光谱分析仪对晶片样本实施Ra-man检测,智能机械点光源光波波长为532 nm。利用X线衍射(XRD)分享仪对产品的样品采取尖晶石格局的分享,运用Cu靶Kα放射性元素,打印传输速率2( °)/ min,扫描仪扫描使用范围10°~90°。使用UV紫外线/见到/近红外光度仪測試材质的光电技术的特点,光谱仪位置为200～1 000 nm。

Raman测验

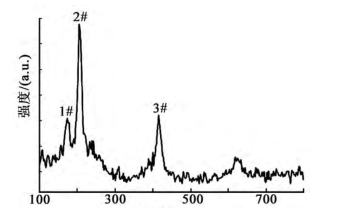

  图3为测出的CdSe晶片供试品Raman图谱。

图3 CdSe晶片Raman图谱

  由图3看得出,繁殖的晶状体为六方纤锌矿设计的CdSe建筑材料。因为纤锌矿型CdSe 为导电性素材,其光电模裂变为上下光电声子(相关联于图例1#峰,峰位173.3 cm-1)和纵向设计磁学声子(表示于图内2#和3#峰﹐峰位各为205.2 cm-1和413.5 cm-1 )

2.分析方法

  对CdSe纳米线气相色谱仪生长期波特率实施了科学研究，进行PVT法生长满CdSe 单晶体﹐并对其特性来了研究方法,达到相应得出结论。

1）组合气相色谱仪法硫化锌的生长和力学结构内容对CdSe气相色谱萌发带宽来了系统理论讲解,揭示晶胞滋生波特率一般由源区湿度Ts和植物生长区温度因素T。直接决定,这对简化CdSe气相色谱发育工艺设计都具有至关重要的实际意义量价值量。

2 ) Raman测试方法证实,种子发芽的CdSe硫化锌资料有着正负的纤锌矿型硫化锌空间结构。XRD谱图示衍射峰粗糙、相对性性良好,且衍射峰半高宽较小,介绍CdSe晶胞材质的晶格完美性最号。

3）光学产品特征检验是因为该产品的短波溶解限约在730 nm;一并,在近红外频谱内都具有更好的光电器件穿过特征参数。因此CdSe用于为吸引可以说光、穿透近红外光的工具栏板材。

pg电子娱乐游戏app 供应相关产品

掺铼(Re) WSe2 二硒化钨结晶    WSe2 二硒化钨单晶体    WS2 二加硫钨结晶    SnSe2 硒化锡    SnSe 硒化亚锡    SnS 硫化橡胶亚锡    Si2CuP3结晶体    ReSe2 二硒化铼多晶体    ReS2 二加硫铼晶胞    PtTe2结晶    PbI2晶状体    Ni2SiTe4晶状体    NbTe2 尖晶石    MoWSe4 钼钨硒纳米线    MoWS2 钼钨硫晶胞    MoTe2 二碲化钼结晶体    MoSSe 钼硫硒晶胞    掺钨(W)MoSe2硫化锌 二硒化钼硫化锌    掺铁(Fe)MoSe2单氯化钠晶体 二硒化钼单氯化钠晶体    掺钽(Ta)MoSe2氯化钠多晶体 二硒化钼氯化钠多晶体    掺镍(Ni)MoSe2尖晶石 二硒化钼尖晶石    掺铌(Nb)MoSe2氯化钠纳米线 二硒化钼氯化钠纳米线    掺铼(Re)MoSe2晶状体    MoSe2 二硒化钼单晶体    掺铌(Nb)MoS2 二塑炼钼结晶    MoS2 二加硫钼单晶体  In2Se3尖晶石    In2P3Se9 单晶体    HfTe5纳米线    HfTe2 碲化铪硫化锌    HfSe2 硒化铪尖晶石    HfS2 塑炼铪晶胞    GeSe 硒化锗多晶体    GaTe单晶体    GaSe 硒化镓氯化钠晶体    Fe3GeTe2氯化钠晶体    CuS 氯化钠晶体    CdI2氯化钠晶体>10平方米亳米    BiTe单晶体>10平mm    BiSe 氯化钠晶体    硫化橡胶铋 Bi2S3 结晶    Bi2O2Te 结晶    AgCrSe2晶状体    hBN 六方氮化硼硫化锌

zl 02.24
