您当前所在位置:首页 > 宣传资料 > 光电化学
铁电材料--铋层状共生结构铁电薄膜(制备过程详解)
发布时间:2020-07-10     作者:wyf   分享到:

铁电材料--铋层状共生结构铁电薄膜(制备过程详解)

pg电子娱乐游戏app 生物学从的产明细类及技术设备特征 层面也可以可以提供**广泛应用的钙钛矿厂品,这类厂品均主产于山东pg电子娱乐游戏app pg电子娱乐游戏app 生物工程实验报告室。

我国主要采用溶胶-凝胶的作用法治社会备Bi4Ti;O12-BisTiNbO,( BIT-BTN)Bi4Ti;O12-SrBiTi4O1s

(BIT-SBTi)铋层状钙钛矿共生关系组成部分铁电聚酯透气膜,的研究了配制技艺和组成部分变现对聚酯透气膜结

构和能的影向,为高能、低人工成本铁电村料的制法出具某种**的办法。

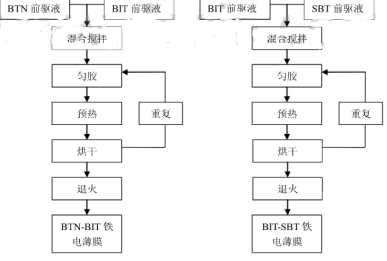

灵活运用P-100 硅为衬底,运用旋涂法冶备boppbopp薄膜,整体溶胶凝胶的作用法冶备铁电铋层状相互依存组成部分boppbopp薄膜的工序全过程如图是右图。

比调匀胶法治社会备透明膜

布骤一

根据实验配比需要,将BTN前轮驱动液与BIT前轮驱动液多方面搅拌装置2小時,提纯出BIT-BTN前置前驱液;用同样的的方式制取BIT-SBTi前轮驱动液;



操作步骤二

设置好匀胶机参数:电机转速为4000R/min,初始化时段为5s,甩胶周期为30s;



步凑三

打开真空泵,将衬底放置在匀胶机上,然后启动匀胶机,将前驱液用滴管滴到正在旋转的衬底上;

布骤四

将制备好的湿膜放置到120C的红外干箱中干5min,使这部分生产石油醚蒸发掉,可以防止前边续的热治疗过程中 中聚酰亚胺膜降温强度过快促使开裂;

步驟五

让预热过的薄膜放置在300C的恒温性比较好热盘勤奋努力行烘烤10min,使设计强酸强碱挥发掉和设计物熔化,养成无定形态特征的薄膜和珍珠棉,在烘烤具体步骤中,为避免出现气体中粉尘爆炸杂质残渣的应响,最合适用盖子遮盖硅片

工作步骤六

等薄膜自然冷却后,重复上述过程,直到薄膜达到所需要的厚度;



方法步骤七

把所获得的薄膜放置到管式炉中,从室温以15C/min的回温传输速度增至设制湿度,在氧气罐互动性(约2L/min)中热净化处理回火净化处理30min,时需拿到所需要保护膜。


混和匀胶法治社会备塑料薄膜工艺操作流程

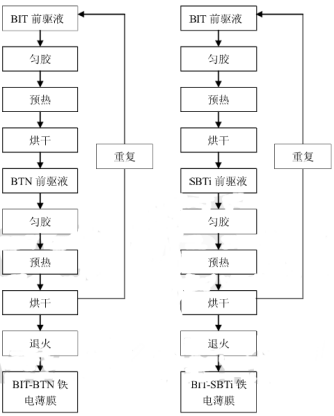

跳变法制建设备pet薄膜

该的办法制作制作工艺基本参数与混合式匀股法同,都是累积透气膜的的方法有一些·不同的,其主要的过程 右图表达。


连续匀胶法制建设备塑料薄膜方案图

探索报告:

用于溶胶-疑胶法会制得出表皮整齐、金属材质晶粒粗糙的BIT-BTN 和BIT-SBTi共融机构铁电保护膜。在0.1mol/L的佳前置前驱液含量下化学合成出的复合膜从表面光滑无裂缝,另外金属材质晶粒生长的展现个数趋向;佳的退火工艺室内温度为700°C,此时此刻膜的铁电性能指标适合。

探究意味着,BIT-BTN 款型的共生关系组成透气膜晶格变异大,对聚酯薄膜所剩极化的从而提高大,当中BIT-BTN( 1:2)组成部分聚酰亚胺膜在700C固溶处理必要条件下2P,值能够 超过44 μuC/cm2,将BITpet薄膜2Pr值16 uC/cm2提生了2.75倍,与此同时BIT-BTNbopp薄膜包括大些的比表面电阻率和C-V拟合曲线回滞窗体,然而BIT-BTN膜的介电不足不大,乏力性状相对应能力较弱,在109 次极化改变方向后已满极化值下调明显的; BIT-SBTi 互利架构溥膜尽管晶格突变相对的较小,然而 其矫顽场更小,BIT-SBTi(1:1)复合膜的2Ec约为150 kV/cm,比BIT透气膜约260 kV/cm的2E。值减小了近42.3%,一起BIT-SBTi复合膜介电耗用小, 抗劳累特性杰出,在10"次极化转反后仍然确保非常好的铁电效能。

好产品供应商下拉列表:

钛酸铋基赝钙钛矿架构透气膜

98%

上海pg电子娱乐游戏app

Bi系层状钙钛矿透明膜

98%

西安市pg电子娱乐游戏app

层状钙钛矿Bi4Ti3O12(BTO)铁电陶瓷图片的材料

98%

成都pg电子娱乐游戏app

层状、花形和棒状钛酸铋納米相关材料

98%

山东pg电子娱乐游戏app

钛酸铋基钙钛矿软型腐蚀物

98%

广州pg电子娱乐游戏app

铋系层状钙钛矿结构设计的光催化剂氧化板材

98%

深圳pg电子娱乐游戏app

层状钙钛矿型节构的Bi4Ti3O12x铁电胶片

98%

上海pg电子娱乐游戏app

钛酸铋(Bi4Ti3O12)基铁电聚酯薄膜

98%

渭南pg电子娱乐游戏app

钛酸铋(Bi4Ti3O12)陶瓷制品靶材资料

98%

宝鸡pg电子娱乐游戏app

Pt/Ti/SiO2/Si衬底钛酸铋(Bi4Ti3O12)薄膜和珍珠棉

98%

陕西pg电子娱乐游戏app

高纯Bi4Ti3O12钛酸铋納米粉末

98%

石家庄pg电子娱乐游戏app

镧夹杂着钛酸铋纳米粉体

98%

咸阳pg电子娱乐游戏app

铈(Ce)原素掺入钛酸铋(Bi4Ti3O12)原料

98%

广州pg电子娱乐游戏app

钛酸铋(Bi4Ti3O12)铁电聚酰亚胺膜

98%

银川pg电子娱乐游戏app

摻杂Bi4Ti3O12铁电卫浴陶瓷

98%

西安市pg电子娱乐游戏app

亚克力酯-亚克力酯酯共聚物对钛酸铋

98%

杭州pg电子娱乐游戏app

钛酸铋实时控制阴离子/奈米技术球奈米技术片奈米技术带

98%

宝鸡pg电子娱乐游戏app

Pr3+掺入钛酸铋与ZnO微米棒复合材料铁电膜

98%

深圳pg电子娱乐游戏app

稀土元素掺入钛酸铋[Bi4-xLnxTi3O12(BLnT)]聚酰亚胺膜

98%

广州pg电子娱乐游戏app

钛酸铋(Bi4Ti3O12,BTO)铋系层状钙钛矿

98%

绵阳pg电子娱乐游戏app

硅基钛酸铋铁电膜

98%

西安市pg电子娱乐游戏app

钛酸铋铌铁电pet薄膜

98%

兰州pg电子娱乐游戏app

圆柱状钛酸铋软型被氧化物质光促使剂

98%

深圳pg电子娱乐游戏app

硅基铌掺入Bi4Ti3O12透明膜溶胶

98%

银川pg电子娱乐游戏app

石英砂砂载荷Bi4Ti3O12/SiO2光离子液体相关材料

98%

郑州pg电子娱乐游戏app

钛酸铋**粉剂

98%

上海pg电子娱乐游戏app

Ho掺入Bi4Ti3O12铁电薄膜和珍珠棉

98%

渭南pg电子娱乐游戏app

铋层状钙钛矿结构特征的Bi4Ti3O12铁电納米用料

98%

浙江pg电子娱乐游戏app

钛酸铋钛酸铋稀缺复合镱营养元素的(Bi,Yb)4Ti3O12铁电保护膜

98%

浙江pg电子娱乐游戏app

钛酸钙与钛酸铅以及参杂物的光解反应剂

98%

石家庄pg电子娱乐游戏app

锆掺入钙钛矿型pp建筑材料

98%

昆明pg电子娱乐游戏app

吸附性炭负债钙钛矿组成部分的钛酸钙纳米技术的原材料

98%

陕西pg电子娱乐游戏app

(CaTiO3)钛酸钙/腐蚀钙符合光催化剂反应剂

98%

石家庄pg电子娱乐游戏app

CaTiO_3基结合用料

98%

咸阳pg电子娱乐游戏app

高耐腐蚀性钛酸钙(CaTiO_3)结晶体钙钛矿产品

98%

咸阳pg电子娱乐游戏app

钛酸钙渗透型钙钛矿型塑料空气化合物

98%

广州pg电子娱乐游戏app

钛酸钙基微粉

98%

武汉pg电子娱乐游戏app

CaTiO_3:Pr~(3+)的发亮与光解氧化组合涂料

98%

银川pg电子娱乐游戏app

钙钛矿型钛酸钙钡微米管

98%

陕西pg电子娱乐游戏app

熔盐分解钛酸铜钙纳米粉体

98%

浙江pg电子娱乐游戏app

钙钛矿框架的钛酸铜钙(CCTO)工业陶瓷粉末

98%

兰州pg电子娱乐游戏app

银突显钙钛矿LaBO3(B=Co,Ni)

98%

陕西pg电子娱乐游戏app

nm粉末修饰语钛基钛酸盐nm线生物学吊架产品

98%

上海pg电子娱乐游戏app

钛酸钡和钛酸钙瓷砖材料

98%

山东pg电子娱乐游戏app

钛酸钙为钙钛矿框架的納米粉体设备

98%

上海pg电子娱乐游戏app

钙钛矿组成部分的锂掺入及锂与稀土矿化学元素共掺入钛酸钙

98%

昆明pg电子娱乐游戏app

有机杂化钙钛矿原料

98%

石家庄pg电子娱乐游戏app

铌镁酸钙/钛酸钙几层异质pe膜

98%

杭州pg电子娱乐游戏app

钛酸钙光离子液体剂添加改性的原材料的原材料

98%

咸阳pg电子娱乐游戏app

三价钐铝离子夹杂钛酸钙发亮涂料

98%

杭州pg电子娱乐游戏app

毫米级块状钛酸钙结晶体

98%

武汉pg电子娱乐游戏app

的形状和长宽比实时控制的钛酸钙颗粒状

98%

绵阳pg电子娱乐游戏app

钛矿基上转型发光字微米粒状

98%

上海pg电子娱乐游戏app

纯相钛酸镁纳米级晶举例黏结的原材料

98%

杭州pg电子娱乐游戏app

钛酸镁(MgTiO3)基微波通信有机溶剂陶瓷图片

98%

深圳pg电子娱乐游戏app

钛酸铋基钙钛矿相热敏陶瓷厂家和好材质

98%

杭州pg电子娱乐游戏app

二防氧化钛(TiO2)的淡化对钙钛矿相关材料

98%

昆明pg电子娱乐游戏app

铁电体钙钛矿-TiO2和合金金属加硫物-TiO2和好原料

98%

山东pg电子娱乐游戏app

二阳极氧化钛高密度层与结合多孔层涂料

98%

银川pg电子娱乐游戏app

三维立体ZnO/TiO2复合建筑材料纳米级建筑材料

98%

北京pg电子娱乐游戏app

有机染料/钙钛矿敏化多形貌纳米技术TiO_2的材料

98%

宝鸡pg电子娱乐游戏app

TiO2/SnO2两层组合保护膜

98%

成都pg电子娱乐游戏app

TiO2纳米技术棒阵列的钙钛矿文件

98%

北京pg电子娱乐游戏app

二氧化的钛/钙钛矿新颖混合奈米的原材料

98%

山东pg电子娱乐游戏app

12烷二酸绘制TiO2电子为了满足电子时代发展的需求,网络传输层调理钙钛矿

98%

陕西pg电子娱乐游戏app

奈米钙钛矿型pp氧化的物

98%

深圳pg电子娱乐游戏app

二空气氧化钛(TiO2)钙钛矿電子传送用料

98%

武汉pg电子娱乐游戏app

软型二硫化钛膜厚

98%

渭南pg电子娱乐游戏app

单单从表面铺盖TiO2层的微米银小粒(Ag-TiO2)

98%

成都pg电子娱乐游戏app

TiO_2NRAs/ZrO_2/C成分钙钛矿资料

98%

武汉pg电子娱乐游戏app

可挥发与可挥发—硅酸杂化钙钛矿村料

98%

浙江pg电子娱乐游戏app

硅衬底的全无机物钙钛矿量子点

98%

兰州pg电子娱乐游戏app

硅衬底的介孔二阳极氧化钛软型物

98%

杭州pg电子娱乐游戏app

N/Zr共夹杂着TiO2纳米级柱阵列的钙钛矿食材

98%

武汉pg电子娱乐游戏app

TiO2(c-TiO2)型平米异质结钙钛矿村料

98%

浙江pg电子娱乐游戏app

D-π-A小大分子突显钙钛矿文件

98%

银川pg电子娱乐游戏app

纳米级钙钛矿型TiO2覆盖型剩磁包覆光离子液体剂

98%

郑州pg电子娱乐游戏app

石墨稀/二空气氧化钛素材

98%

上海pg电子娱乐游戏app

二氧化的钛(TiO2)放到式钙钛矿文件

98%

山东pg电子娱乐游戏app

TiO2-ZnTiO3納米符合膜

98%

西安市pg电子娱乐游戏app

苄胺溴铜钙钛矿光融合产品

98%

昆明pg电子娱乐游戏app

甲胺铅溴钙钛矿量子点

98%

成都pg电子娱乐游戏app

苯甲胺溴和苯乙胺溴钙钛矿pe膜

98%

浙江pg电子娱乐游戏app

二硫化硅包复的铯铅溴钙钛矿奈米晶复合型物

98%

宝鸡pg电子娱乐游戏app

钙钛矿型甲胺铅碘复合膜

98%

上海pg电子娱乐游戏app

铅基结合钙钛矿新材料料

98%

银川pg电子娱乐游戏app

铅系和好钙钛矿Pb(Fe1/2Ta1/2)O3铁电瓷质涂料

98%

宝鸡pg电子娱乐游戏app

甲胺溴化铅钙钛矿纳米技术晶(CH3NH3PbBr3PNCs)

98%

浙江pg电子娱乐游戏app

钙钛矿出现发亮整流二极管

98%

北京pg电子娱乐游戏app

塑料溴化物钙钛矿量子点

98%

陕西pg电子娱乐游戏app

无机物钙钛矿CsPbBr3微米换算棒

98%

广州pg电子娱乐游戏app

彩石卤化物钙钛矿的材料

98%

银川pg电子娱乐游戏app

全有机钙钛矿单晶体

98%

渭南pg电子娱乐游戏app




暖心温馨提示牌:山东pg电子娱乐游戏app 生物技术批售新产品仅主要用到科学,没法主要用到人体人体.
