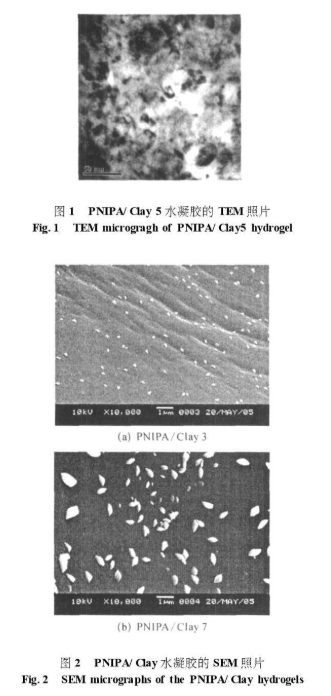

PNIPA ay水疑胶的备制流程图：**步：将9.5 mL去阴阳离子水通N 1 h ,而后融入1g聚己内酯NIPA和多种比例怎么算的Clay ,搅拌设备1 h ,使液体变概述**步：接着加进0.01 g APS(溶解于0.5 mL去铁离子水)、8uL TEMED ,在冰水下打料4h后倒进20℃的恒温性比较好水浴使用恣意基汇聚不起作用迟钝.不起作用迟钝20 h后,取到三聚氰胺树脂黏土化学交联的PNIPA水凝露.再者步：标示为PNIPA/ Clayx ,X指出Clay储电量相对的对比于的的摩尔高考成绩.只为对抑菌疑胶的功能对其进行对比,以 BIS为交连剂光催化氧化原理PNIPA水抑菌疑胶,标示为PNIPA Y，Y指出BIS储电量相对的对比于的的摩尔高考成绩.某些采血管的储电量和光催化氧化原理條件同上.光催化氧化原理的抑菌疑胶用去阴阳离子水泡发48 h ,按期换水以删去未反应迟钝的的﹑残渣引致剂或催化氧化剂,*后将抑菌疑胶撕成薄片,在制冷下干透,重力作用吹干恒重，后备电源.PNIPA/ ay水抑菌凝胶的特征：通过原位自由自在基缔合插层法制建设备了比较稳定的PN IPA/ Clay水抑菌抑菌凝露,水抑菌抑菌凝露有保持良好的反光性,尽管体系中中黏土的含碳量达9%(相较于竞聚率NIPA的摩尔结果,特别于竞聚率的承重比约为60 %) ,抑菌抑菌凝露照样是黑色的.图1为PNIPA/ Clay 5干抑菌抑菌凝露的TEM图片.可发现硅酸黏土归整的层状成分已然被摧毁,片层被剥除了,不规则地解聚在水抑菌抑菌凝露中,长宽比规格少于50 nm ,即 PNIPA与黏土出现了nm符合成分.图2为PNIPA/ Clay抑菌抑菌凝露的SEM 图片,也可发现硅酸黏土顆粒在水抑菌抑菌凝露中解聚得很不规则,且因为黏土含碳量的增高,顆粒长宽比规格不断地.

供应产品目录：

聚甲基丙烯酸酯二甲胺基乙酯(PDMAEMA)/黏土纳米技术混合水疑胶热度/pH两重太确定性和理性铝离子型纳米级软型水妇科凝胶聚甲基亚克力 /Laponitenm结合水疑胶轻粘土/配位高聚物nmpp水凝胶的作用紫外线-明显可见的-近红外光分析自处理纳米级塑料水疑胶聚丙稀酸(PAA)/锂藻土纳米级结合水凝露乙稀基硅nm水粒子-聚亚克力(VSNPs-PAA)双向热塑结合水抑菌凝胶阴离子型聚(AMPS-co-AA-coDMAPMA)/Laponite奈米组合(NC)水凝露能力化二钝化硅交连的高超度微米pp水抑菌凝胶聚氯乙烯吡咯烷酮/LDH微米黏结水疑胶pp聚丙烯酰胺纳米级分手后复合水妇科凝胶铁离子键型粘士微米塑料水妇科凝胶聚N,N-异丙基丙烯酰胺/nZnO@claynm软型水凝露两性之间奈米塑料水凝露聚(N-(3-二甲氨基)丙基甲基丙烯酰胺-co-丙稀酸)/Laponite全阳离子型丙烯酸酯类纳米技术和好水疑胶结构特征特点立体式化納米混合水抑菌凝胶减弱型納米挽回水凝露耐低温,自修复能力导电纳米级混合水疑胶黏胶纤维难度氢氧化的锆nm符合水疑胶蜂窝状氢被氧化锆纳米级和好水疑胶各向情人软型水抑菌凝胶最快回复性奈米黏结水疑胶高导光,高降温保湿纳米技术包覆水疑胶新型的光引诱自牙齿修复納米软型水疑胶温敏多孔纳米技术pp水凝胶的作用生物技术相匹配性纳米级和好水疑胶阴离子型纳米级混合水疑胶聚(2-丙烯酰胺基-2-甲基丙磺酸钠-co-丙稀酸)/Laponite聚(2-丙烯酰胺-2-甲基丙磺酸-co-丙稀酸)/Laponite/GO納米包覆水妇科凝胶阴离子型聚亚克力/Laponite微米pp水妇科凝胶pp聚丙烯酰胺/锂藻土/TiO_2重复微米pp水凝露迅速的反应型轻粘土(Clay-S)/聚(N-异丙基丙烯酰胺)(PNIPAAm)納米pp水凝露半互穿型有机质/硅酸納米挽回水凝露聚钛电极质納米分手后复合水抑菌凝胶Ag/P(DMAEMA-co-AMPS)奈米塑料水凝露有p H运行性和不断地**递送业务能力的納米包覆水凝露丙烯酰胺/硫化碳nm管nm黏结水凝露低细菌病毒细胞迁移,可重复的高韧度纳米级软型水凝胶的作用抗豁口皮肤敏主观的石墨烯材料型納米和好水妇科凝胶yyp2021.3.4
