Fmoc-正己胺(Fmoc- HEX)/二乙胺(Fmoc-DEA)/四甲基胍(Fmoc-TMG)Fmoc氨基甲酸酯研究物

主要包括NPPOC指标体系身为PBG。因为上升配位聚合想法的光敏性，选定取的碱增加子需使保障体系无法下列不属于标准：(i) 由催化反应量光笼胺（NPPOC-胺）为PBG，光解先移除胺，(ii) 碱测序子被之工业制硝酸，保持更新换代的胺，型成制度内的自离子液体工业制硝酸时候，(iii) 新发出出胺的偏碱性足够维持以后非曲线的PCR扩增过程中 。

就碱测序子，选购9-芴基甲氧羰基（Fmoc）为胺的自我保护基，无法酸碱性区域环境树脂吸附的标准（如图甲所示1一样）。依据这个，合成图片了还包括Fmoc-正己胺（Fmoc- HEX）、Fmoc-二乙胺（Fmoc-DEA）和Fmoc-四甲基胍（Fmoc-TMG）以内的一全系列Fmoc-氨基甲酸酯繁衍物，和NPPOC-HEX、NPPOC-DEA和NPPOC-TMG两个光笼胺。

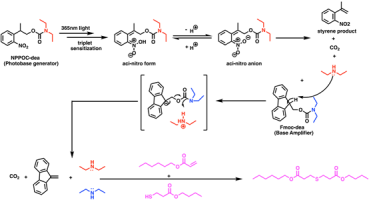

图1 光笼胺与碱扩张子用途并催化氧化巯基-迈克尔暴击伤害表现示图图

为探讨该缩聚，**行了小原子结构仿真型号的反应，仿真型号小原子结构为3-巯基丙酸正丁酯（BMP）与两个Michael感觉，亚克力 正己酯（HA）与乙基丁二烯基砜（EVS）。采用了实时路况FTIR光谱仪监测技术打了个系列的有所不同的PBG与碱扩张子崔化的小大分子不起作用的驱动结构力学及变为率（如下图所示2）。

结论表述，当以5 mol % NPPOC-DEA为PBG，以5 mol % Fmoc-DEA或10 mol % Fmoc-TMG为碱扩张子，在40 min紫外光辐照后能刷出 >70%的较为高产出率。在当中NPPOC-DEA+Fmoc-TMG的风险管理管理体系反映过快，所以说测定欠缺准确度。然而，还凭借比实手机验证清楚该反映不产生了人身自由基，即聚合物风险管理管理体系中不有着亚克力酯类均聚物。1H NMR分析方法也证明材料了PBG会出现下Fmoc类碱增加子的解离。

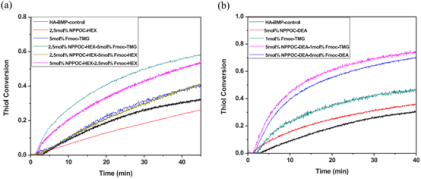

图2 时时FTIR光谱仪监控多个的小团伙化学反应的和转化了率-期限身材曲线

可能光导致导致的阴铝离子期间体比稳定性高，推论该采集体系都可以在光导致后，不会有采光的状态下继读反应迟钝，达到如何延时的暗固定原因。为检验哪一推论，使用NPPOC-DEA+Fmoc-DEA或NPPOC-DEA+Fmoc-TMG的机制进行实验性，經過30 s辐照后在无太阳光照晒先决条件下通过事后反應（图3）。黑喑状况能让采集体系在随后不久的整个过程中无新的起源PBG的碱存在，这与长时长的辐抓拍比，想法数率稍显降低。此外可通过观察到，倘若的Michael感觉与巯基内的需求依旧会能做到化学症状计算社会关系，即不存在**副症状的发现。该实验性也证明建筑材料了这位光激发碱增加指标体系就能够被选为这种缓解本身建筑材料下类相固有困境的代用工艺。

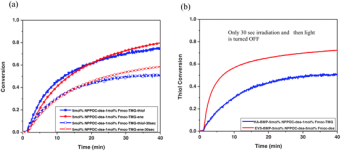

图3 30 s采光后暗凝固后情况的小分子结构仿真模型不良反应被转化-周期折线接着，在系统中形成多官能团模型，季戊四醇四-(3-巯基丙酸酯)（PETMP），三羟甲基丙烷三丙稀酸酯（TMPTA），、二丁二烯基砜（DVS），对给出系统在配位聚苯胺及配位聚苯胺电脑网络中的应用领域使用观察，一样的使用实时公交FTIR探测表现应用程序（图4），并对配位缔合系统中的暗干固原因使用了观察（图5）。这里，来说表现速率单位的差別最主要受模型导电性会影响。

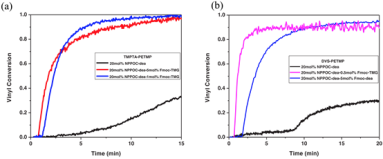

图4 实时公交FTIR检测整合制度前进行程的转化成率-时光斜率

图5 缩聚组织体制暗干固工作生成率-期限的身材曲线

对以上所述的具体方法拿到的物料做好部分简约的研究具体方法。能够共自动对焦拉曼光谱仪的的具体方法，研究具体方法了不一样体温下20 mol % NPPOC-DEA + 1 mol % Fmoc-TMG促使TMPTA/PETMP标准的共聚，赢得了转变率-（信号灯数据采集点与辐照区域中学校）相应折线（图6）。而定，碱的外外扩散规定使得了食材内聚合物转变率之前的悬殊。此外观点，不相同温暖工作内加热对暗干固的使得亦是由来于对碱并且 聚合物外外扩散的使得。

物品供应信息：工作模型               2英文名称大全                              cas号                简称为    巯基职能单个8    乙二醇二（3-巯基丙酸酯）    22504-50-3    GDMP    1,4-丁二醇二（3-巯基丙酸酯）    92140-97-1    BDMP    三羟甲基丙烷三（3-巯基丙酸酯）    33007-83-9    TMPMP    季戊四醇四（3-巯基丙酸酯）    7575-23-7    PETMP    羟基的功能的61    亚克力羟乙酯    818-61-1    HEA    甲基丙稀酸羟乙酯    868-77-9    HEMA    水性聚氨酯羟丙酯    25584-83-2    HPA    甲基水性聚氨酯羟丙酯    27813-02-1    HPMA    聚乙二醇单甲基丙稀酸酯    25736-86-1    HEMA-5

苯基缩水甘油醚丙烯酸酯/
2-羟-3-苯氧基丙基丙烯酸酯    16969-10-1    PGEA

羧基用途聚己内酯51    甲基丙烯酰氧乙基琥铂酸单酯    20882-04-6    MOES    甲基丙烯酰氧乙基马来酸单酯    26560-94-1    MOEM    甲基丙烯酰氧乙基偏苯三酸酐    70293-55-9    4-META    邻苯二甲酸2-甲基丙烯酰氧乙酯    27697-00-3    PAMA    甲基丙烯酰氧乙基六氢邻苯二甲酸单酯    51252-88-1    HHMA    均苯二酐二甲基丙稀酸羟乙酯    83418-60-4    PMDM    氟代作用一人53    水性聚氨酯三氟乙酯    407-47-6    TFEA    甲基水性聚氨酯2,2,2-三氟乙酯    352-87-4    TFEMA    磷酸酯功能模块缩聚反应    甲基丙烯酰氧乙基磷酸酯    PM1000    乙二醇甲基丙烯酸酯酯磷酸酯    PM1500    烷基丙稀酸酯磷酸酯    PM1510    烷基亚克力酯磷酸酯    PM1520    烷基丙稀酸酯磷酸酯    PM1570    烷基亚克力酯磷酸酯    PM1580    多官能度酸碱性水性聚氨酯酯    PM3000    多官能度咸性丙稀酸酯    PM3030    多官能度酸碱性亚克力 酯    PM3060    五金基功能表竞聚率5    渗透型二丙烯酸酯五金盐    Modified metallic acrylate    KD6261    二甲基亚克力金属制盐    Metallic dimethacrylate    KD9261    高反射率效果聚己内酯60    邻苯基苯氧乙基丙稀酸酯    72009-86-0    OPPEA

9,9-双[4-(2-丙烯酰氧基乙氧基)苯基]芴/
双酚芴系二丙烯酸酯    ;161182-73-6    A-BPEF

特殊工种亚克力酯竞聚率    甲基亚克力烯丙酯    1996/5/9    AMA    甲基丙稀酸苄基酯    2495-37-6    BZMA    2-苯氧乙基甲基丙稀酸酯    10595-06-9    PHEMA    2-丙基庚基亚克力酯    149021-58-9    2-PHA    2-丙基庚基甲基丙烯酸酯酯    2-PHMA    亚克力异冰片酯    5888-33-5    IBOA    甲基丙烯酸酯异冰片酯    7534-94-3    IBOMA    乙二醇二甲基丙稀酸酯    97-90-5    EGDMA    聚乙二醇二亚克力 酯 (n=5)    26570-48-9    PEG200DA    聚乙二醇二丙烯酸酯酯 (n=9)    26570-48-9    PEG400DA    三（2-羟乙基）异氰脲酸三亚克力 酯    40220-08-4    THEICTA    特类甲基亚克力酯酯的    甲基亚克力酯烯丙酯    1996/5/9    AMA    甲基亚克力苄基酯    2495-37-6    BZMA    2-苯氧乙基甲基亚克力酯    10595-06-9    PHEMA    2-丙基庚基甲基水性聚氨酯酯    2-PHMA    甲基亚克力异冰片酯    7534-94-3    IBOMA    乙二醇二甲基水性聚氨酯酯    97-90-5    EGDMA    所诉服务pg电子娱乐游戏app 海洋生物均可供应信息，无可使用在人體！wyf 03.08
