实验所要素
原科納米氮化钛金属粉末BET测定方法比表明积为 20.5m2g,分別粒度为55nm。在 NaC1悬浊液中校正其等电点。粘性法测其氧分子量为5000，在 60°℃下烘烤直恒重，分析其整合物纯度为32.5%，放入适量的NH;.HO制备成PAA-NH硫酸铜溶液。
浆料备制
将纳米级氮化钛纳米粉体配成成10wt%的浆料，向中仅放入各种不同含量的 PAA-NH4.在万向破碎机上，球磨特定的时，使其混和均，用HC1或 NaOH(均为探讨纯〉调高浆料的pH值。
Zeta电位差的分析
浆料离心力后取斑片状清液，加滴下浆料，饱满超声清洗后，在Zeta电势仪（规格为Zeta Plus,Brookheaven Instrument）上测其Zeta电极电位，取3点的峰值值。
PAA-NH4在奈米氮化钛粉剂上的活性炭吸附量测试

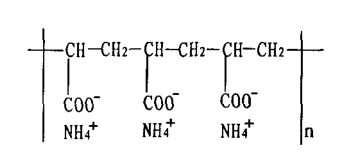

聚水性聚氨酯或聚水性聚氨酯盐的化学发光法分析一下做法有红外光谱-内见分光光度法、14C法、有机肥料碳深入研究法。电势差滴定法定标准量深入研究聚水性聚氨酯铵在纳米技术TiN粉末上的吸收量，聚亚克力铵的设备构造式为:

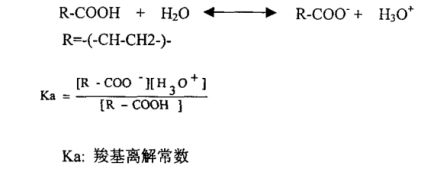

羧基官能团以酸COOH、碱COO-四种形态有,其解离平衡点可数字代表为:

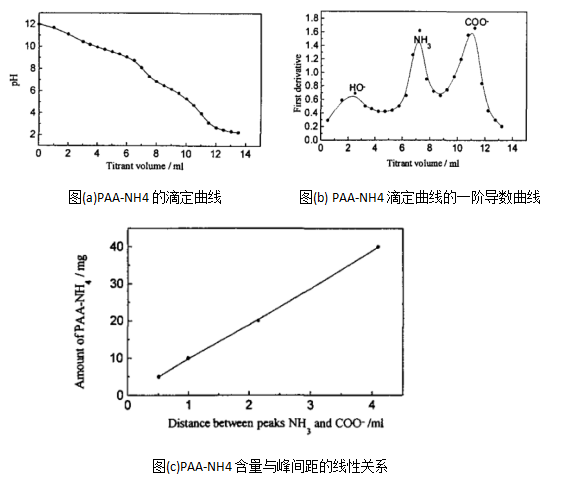

取含一定程度量的PAA-NH液体，用NaOH 转换pH值pH=12,使羧基彻底解离为COO-。用一段浓硫酸浓度的酸洗最为滴定剂，充分利用pHSJ-4型酸度计，测得PAA-NH4标准的水溶液在差异滴定剂移除量时的pH值，拥有其滴定斜率，如图甲所示(a)提示，就此折线求其九阶导数,获得一阶导数曲线拟合，右图(b)如下图所示。图里的三大峰分别为为OH-、NH3和COO-的滴定等当点，NH3峰与COO-峰相互之间的离仅以COO-所需求的滴定剂的质量分数，以△V (ml)指出。检验不同的含量的PAA-NH4标准的饱和溶液，实现PAA-NH4要求溶剂含水量与△V期间的线型干系申请这类卡种曲线提额，下图(c)如图。
将路过需球磨时长的浆料在稳定抽滤破乳机里抽滤破乳破乳,抽滤的时间为607分钟，速比为10000转/分种，取一段球体积的高层清液,按如上经验检测策略策略，检测策略NH3峰与COOT峰相互间的长距离，从图(c)中得见清液中留下PAA-NH4的量，进而算起出 PAA-NH4在納米TiN纳米粉体上的过滤量。
PAA-NH4在微米氮化钛粉体设备上的吸收量随吸收时段的不断增长而增长，吸收失衡时段高于10h时，吸步骤达标均衡性，吸量大体不随吸周期而改变。
陕西pg电子娱乐游戏app 生物制品供给各种各样个性私人订制的产品产品，收录二氧化的硅个性私人订制、亚铁离子固态个性私人订制、酶剂型个性私人订制、HRP标示物来样加工、酶底物来样加工、二维奈米线来样加工、水凝露来样加工、奈米簇来样加工、奈米管来样加工、氮化物来样加工等方面
涉及到车辆供货：
Ti、TiN夹杂钨基和好材料 TiN优化Si3N4陶瓷图片 Si3N4-TiNnm分手后复合的原材料 TiC/TiN/Al2O3结合陶瓷厂家 导电氮化钛/氮化硅微米pp原材料 钴基合金村料/TiN瓷砖软型村料 硅与氮化钛nm分手后复合素材（Si/TiN） 二防氧化钛/氮化钛分手后复合pe膜 的玻璃基片界面磷酸基硅烷-氮化钛混合bopp薄膜 阴离子镀技术水平在废金属钛接触面镀下一属氮化钛复合膜 钛/氮化钛奈米结合硬质的塑料薄膜 Ti/TiCN/DLC挽回膜层 TiO2/SiO2符合保护膜 氮化钛基AlTiN和TiAlSiN超硬纳米技术组合道具膜 二加硫钼氮化钛复合型透气膜 层氮化钛塑料薄膜宽度延长,TiNx/SiO2/Ag/SiO2软型膜 TiN/SiO2挽回装修设计塑料薄膜 TiN/SiO2分手后复合装饰装修溥膜 纳米技术混合Ti-Si-Nbopp薄膜 TiNx/SiO2/Ag/SiO2pp膜 氮化钛(TiN)获取ITObopp薄膜 ITO-Ag和好透明膜 nc—TiN/a—Si3N4nm组合pe膜 Ti—O/Ti—N复合材料贴膜 氮化钛(TiNx)pe膜 Si(111)肌底上光催化原理氮化钛(TiNx)bopp薄膜 钢底材上制成了金灿色氮化钛(TiNx)膜 TiNx/SiO2/Ag/SiO2混合膜 石墨稀/氮化钛(G/TiN)复合型装修材料 奈米材料/氮化钛奈米和好物 Si—P(111)和Si—P(100)两个不同于Si片做肌底,对制取TiNx贴膜 Si(111)肌底上提纯氮化钛(TiNx)透明膜 立米氮化硼聚晶(PcBN)复合资料资料 TiN/X层层构成保护膜 TiNx/SiO2/Ag/SiO2和好膜zl 03.19
pg电子娱乐游戏app
微信公众号
官方微信
